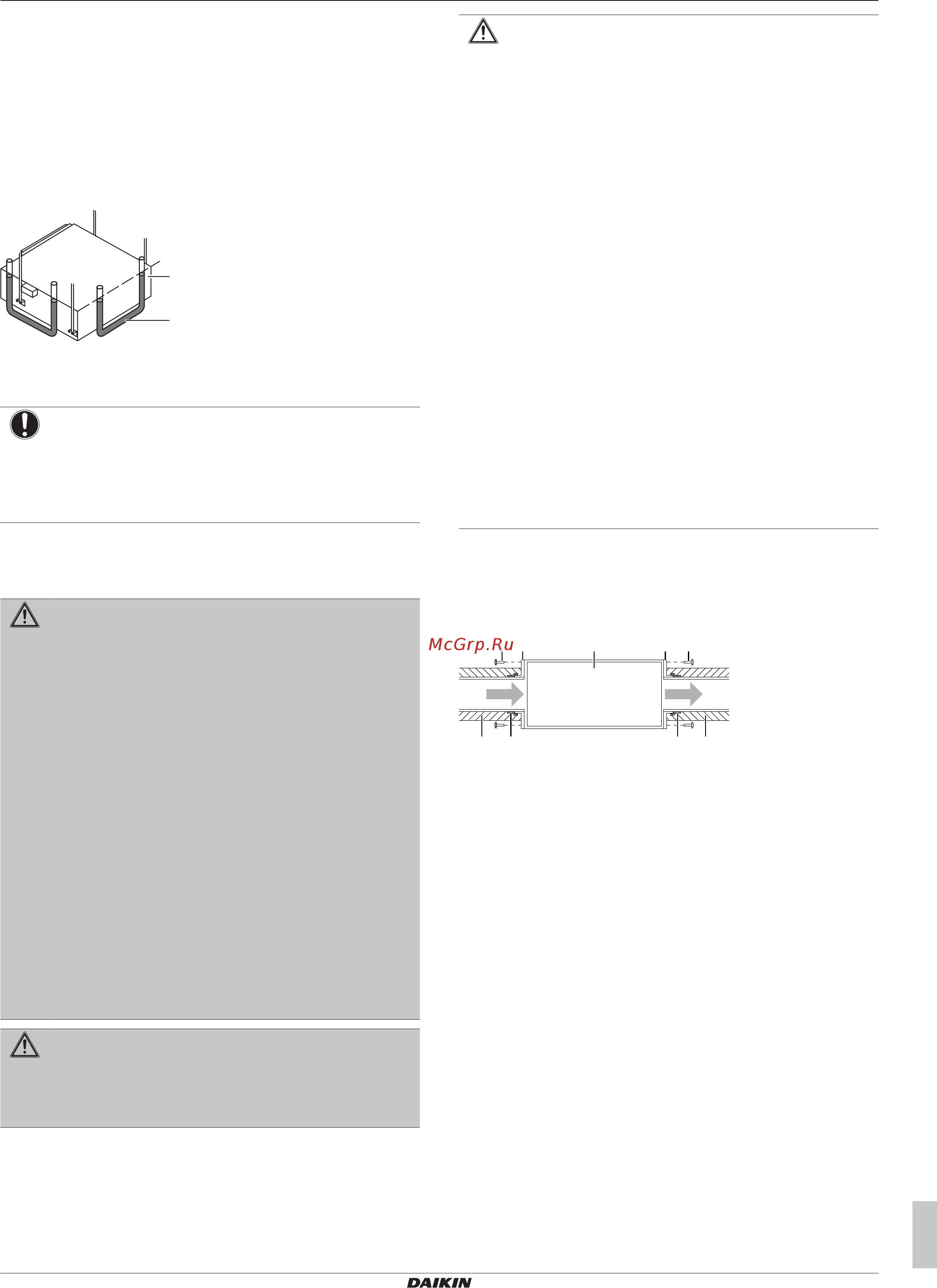

6 Монтаж
Справочное руководство для монтажника
13
FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Кондиционеры типа «сплит-система»
4P550955-2A – 2019.08
b Потолочная плита
c Длинная муфта или винтовая стяжка
d Подвесной болт
e Внутренний блок
▪ Временно установите блок.
5 Прикрепите подвесной кронштейн к подвесному болту.
6 Прочно его закрепите.
▪ Уровень. Проверьте выравнивание блока по всем четырем
углам с помощью ватерпаса или виниловой трубки,
наполненной водой.
b
a
a Уровень воды
b Виниловая трубка
7 Затяните верхнюю гайку.
ПРИМЕЧАНИЕ
НЕ устанавливайте блок в наклонном положении.
Возможное следствие: Если блок накренился против
направления потока конденсата (сторона сливного
трубопровода поднята), то поплавковое реле уровня
может не сработать, из-за чего вода вытечет.
6.2.3 Указания по установке воздуховода
ПРЕДУПРЕЖДЕНИЕ
Если одно или несколько помещений соединены с
блоком через систему трубопроводов, проследите за
соблюдением изложенных далее условий:
▪ полное отсутствие источников возгорания (напр.,
открытого огня, работающих газовых приборов или
электрообогревателей), если общая площадь таких
помещений не достигает величины A
min
, указанной в
общих правилах техники безопасности;
▪ отсутствие в составе системы трубопроводов
вспомогательного оборудования, способного
привести к самовозгоранию (напр., поверхностей,
нагревающихся до температуры свыше 700°C, или
электрических выключателей);
▪ использование в системе трубопроводов только
такого вспомогательного оборудования, которое
одобрено изготовителем;
▪ воздухозаборник или выпускное отверстие
напрямую соединены трубопроводами с
помещением. НЕЛЬЗЯ прокладывать трубопроводы
от воздухозаборника или выпускного отверстия в
пустотах, например, в подвесном потолке.
ПРЕДУПРЕЖДЕНИЕ
НЕ допускается прокладка трубопроводов там, где
имеются потенциальные источники возгорания (напр.,
открытый огонь, работающие газовые приборы или
электрообогреватели).
ПРЕДОСТЕРЕЖЕНИЕ
▪ Прокладывая воздуховод, следите за тем, чтобы
внешнее статическое давление на блок НЕ
выходило за пределы заданных значений.
Заданные значения см. в кратких технических
данных соответствующей модели.
▪ Обязательно смонтируйте тканевый рукав,
ПРЕПЯТСТВУЮЩИЙ передаче вибрации на
воздуховод или потолок. Оберните воздуховод
звукопоглощающим (изолирующим) материалом, а
подвесные болты снабдите виброизоляционными
резиновыми втулками.
▪ ЗАЩИТИТЕ сливной поддон и воздушный фильтр
от забрызгивания при выполнении сварочных или
паяльных работ.
▪ Если металлический воздуховод прокладывается
сквозь металлическую или проволочную решетку,
металлическую пластину или деревянную
конструкцию, обеспечьте эелектроизоляцию
воздуховода от стены.
▪ Установите воздухораспределительную решетку в
такое положение, чтобы воздухоток не был
направлен прямо на людей.
▪ НЕ оснащайте воздуховод вспомогательными
вентиляторами. Пользуйтесь автоматической
регулировкой оборотов вентиляторов (см. параграф
«7.1Местные настройки» [420]).
Элементы воздуховода приобретаются по месту установки.
▪ Сторона воздухозаборника. Подсоедините воздуховод и
фланец со стороны забора воздуха (приобретается по месту
установки). Фланец крепится 7 винтами (в комплекте
принадлежностей).
a b b a
eed d
c
a Крепежный винт (в комплекте принадлежностей)
b Фланец (приобретается по месту установки)
c Главный блок
d Изоляционный материал (приобретается по месту
установки)
e Алюминиевая лента (приобретается по месту
установки)
▪ Фильтр. Не забудьте смонтировать воздушный фильтр в
воздуховоде со стороны забора воздуха. Пользуйтесь
воздушным фильтром с коэффициентом пылеулавливания
≥50% (по гравиметрическому методу). Если подсоединяется
воздуховод, то фильтр, входящий в комплектацию, не
используется.
▪ Сторона выпуска воздуха. Подсоедините воздуховод к
фланцу подходящего внутреннего диаметра со стороны
выброса воздуха.
▪ Утечки воздуха. Обмотайте алюминиевой лентой место
соединения воздуховода с фланцем со стороны забора
воздуха. Проследите за отсутствием утечек воздуха в любых
других соединениях.
▪ Изоляция. Выполните изоляцию воздуховода во избежание
образования конденсата. Используйте стекловату или
полиэтиленовый пенопласт толщиной 25мм.
