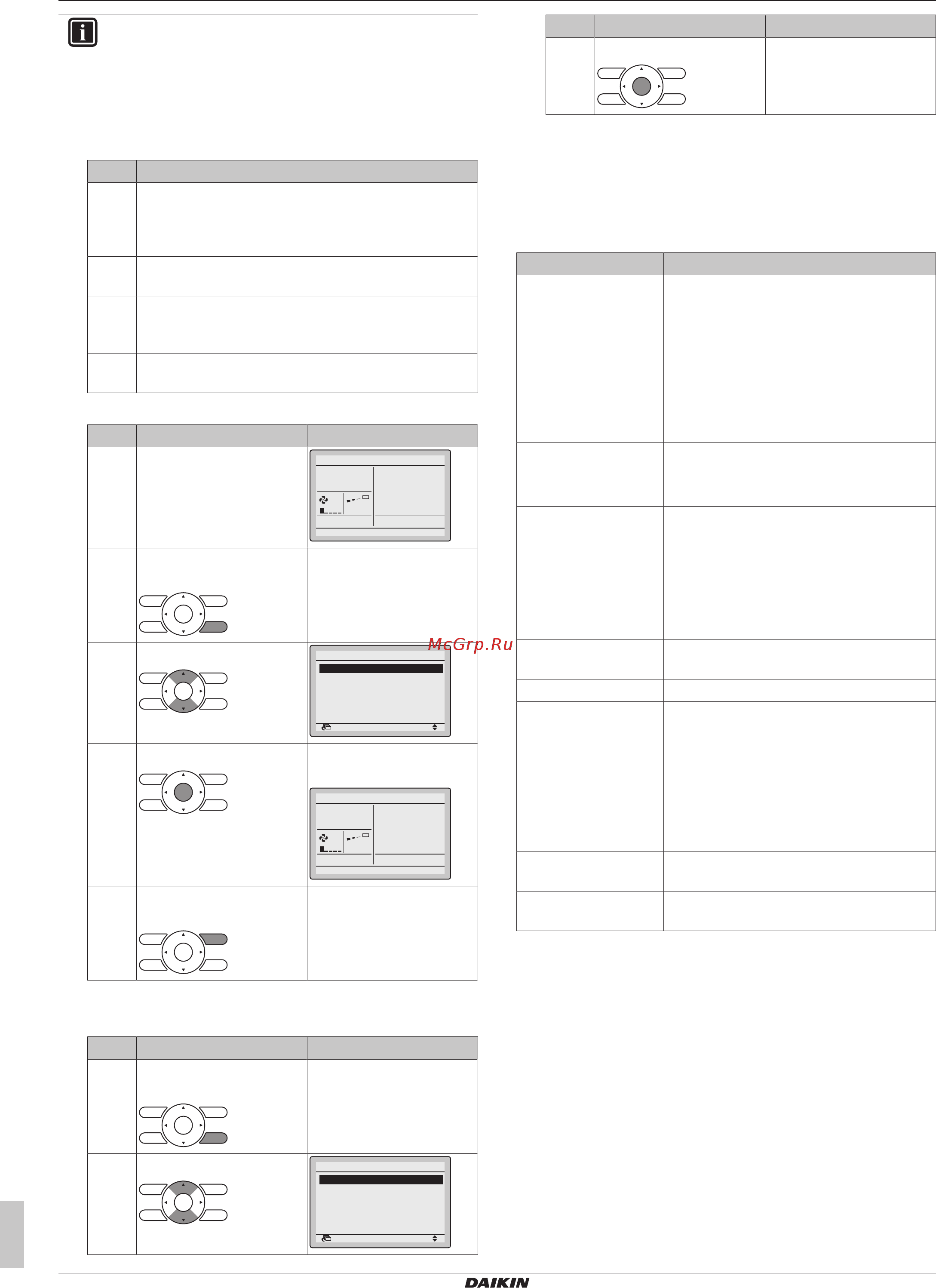

9 Передача потребителю
Справочное руководство для монтажника
22
FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Кондиционеры типа «сплит-система»
4P550955-2A – 2019.08
ИНФОРМАЦИЯ
Подсветка. Пользовательский интерфейс можно
включать и выключать без подсветки. Любое другое
действие выполняется с включенной подсветкой.
После нажатия любой кнопки подсветка будет работать
примерно 30секунд.
1 Выполните подготовительные действия.
№ Действие
1 Откройте запорные вентили трубопроводов
жидкого и газообразного хладагента, сняв колпачок
и повернув шток торцевым гаечным ключом против
часовой стрелки до упора.
2 Во избежание поражения током закройте
сервисную крышку.
3 Для защиты компрессора обязательно включите
питание не менее чем за 6часов до начала
операции.
4 С пользовательского интерфейса переведите блок
в режим работы на охлаждение.
2 Пробный запуск
№ Действие Результат
1 Откройте главное меню.
Охлажд.
Уставка
28°C
2 Нажмите, как минимум,
на 4секунды.
Откроется меню Меню
наладчика.
3 Выберите пункт Тест.
Назад Настройка
Меню наладчика 1/3
Тест
Контакты сервиса
Местные настройки
Ограничение мощности
Мин. дифференциал уставок
Адрес группы
4 Нажмите. Из главного меню
откроется окно Тест.
Охлажд.
Назад Задание параметра
Тест
5 Нажмите не позже, чем
через 10секунд.
Начнется пробный
запуск.
3 Проверьте состояние операции в течение 3минут.
4 Остановите пробный запуск.
№ Действие Результат
1 Нажмите, как минимум,
на 4секунды.
Откроется меню Меню
наладчика.
2 Выберите пункт Тест.
Назад Настройка
Меню наладчика 1/3
Тест
Контакты сервиса
Местные настройки
Ограничение мощности
Мин. дифференциал уставок
Адрес группы
№ Действие Результат
3 Нажмите. Блок вернется в
обычный рабочий режим,
а на экране откроется
главное меню.
8.4 Коды сбоя при выполнении
пробного запуска
Если наружный блок смонтирован НЕВЕРНО, то на экране
пользовательского интерфейса могут высвечиваться
следующие коды сбоя:
Код сбоя Возможная причина
Индикации нет
(заданная
температура не
отображается)
▪ Разъединение или ошибка в
подсоединении проводки (между
источником электропитания и
наружным блоком, между наружным и
внутренними блоками, между
внутренним блоком и
пользовательским интерфейсом).
▪ Перегорел предохранитель на плате
наружного или внутреннего блока.
E3, E4 или L8 ▪ Перекрыты запорные клапаны.
▪ Закупорен воздухозаборник или
выброс воздуха.
E7 Обрыв фазы в трехфазном источнике
электропитания.
Внимание! В таком случае работа
оборудования невозможна. Отключив
электропитание, тщательно проверьте
проводку и поменяйте местами два из
трех электрических проводов.
L4 Закупорен воздухозаборник или выброс
воздуха.
U0 Перекрыты запорные клапаны.
U2 ▪ Имеет место асимметрия напряжений.
▪ Обрыв фазы в трехфазном источнике
электропитания. Внимание! В таком
случае работа оборудования
невозможна. Отключив
электропитание, тщательно проверьте
проводку и поменяйте местами два из
трех электрических проводов.
U4 или UF Межблочное ответвление проводки
проложено неверно.
UA Наружный и внутренний блоки
несовместимы.
9 Передача потребителю
По завершении пробного запуска, если блок работает
нормально, убедитесь в том, что пользователю ясно
следующее:
▪ Проверьте, есть ли у пользователя печатная версия
документации, которую нужно хранить в справочных целях на
будущее. Сообщите пользователю приведенный выше в этом
руководстве URL-адрес, где размещена вся документация.
▪ Объясните пользователю, как правильно обращаться с
системой и что делать при возникновении неполадок.
▪ Покажите пользователю, как проводить обслуживание блока.
