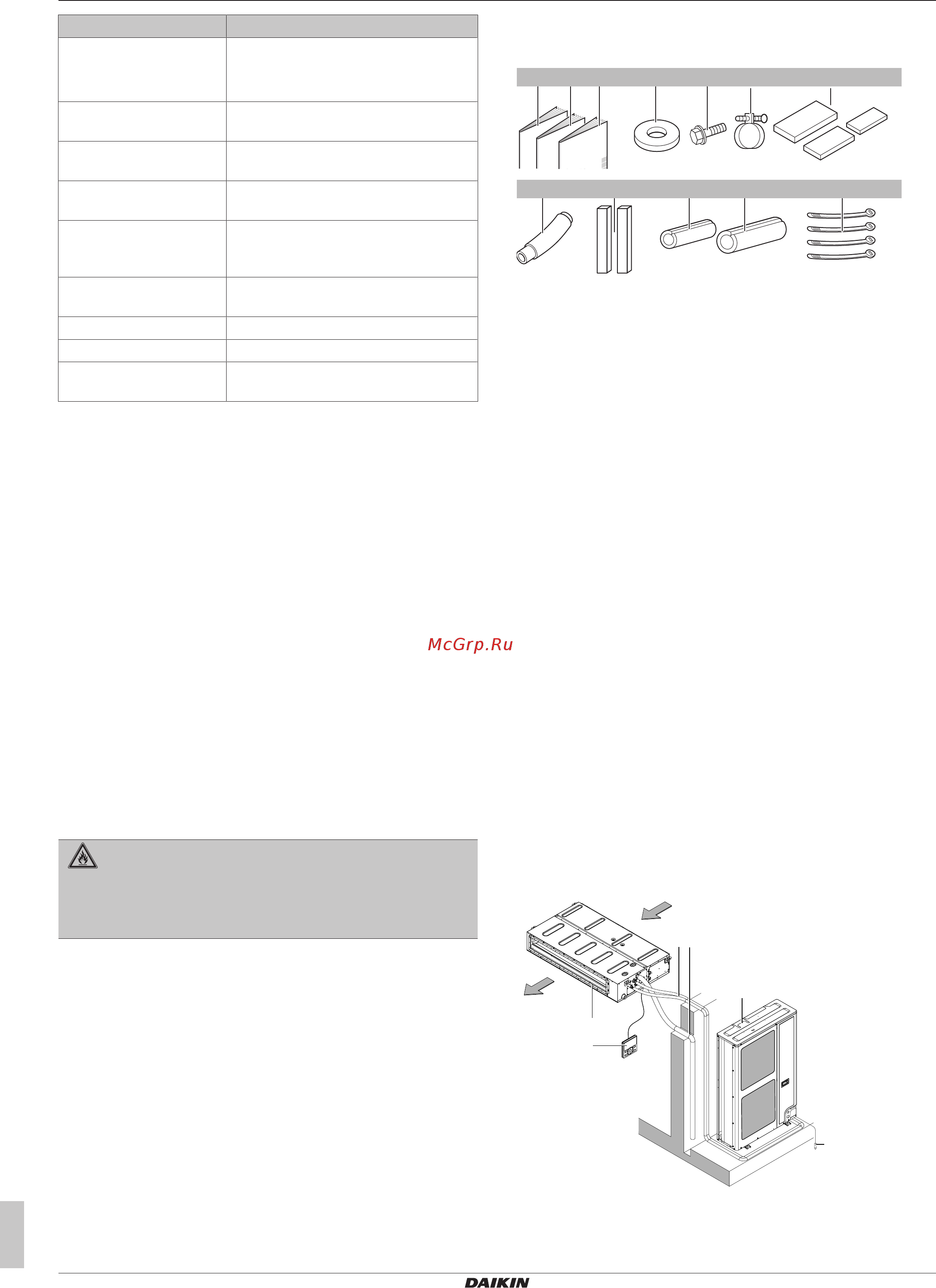

3 Информация о блоке
Справочное руководство для монтажника
8
FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Кондиционеры типа «сплит-система»
4P550955-2A – 2019.08
Раздел Описание
Информация о блоках и
дополнительном
оборудовании
▪ Компоновка системы
▪ Сочетания блоков и
дополнительного оборудования
Подготовка Что нужно сделать, прежде чем
отправиться к месту установки
Монтаж Что нужно знать и сделать, прежде
чем приступать к монтажу системы
Конфигурация Что нужно знать и сделать для
настройки смонтированной системы
Ввод в эксплуатацию Что нужно знать и сделать, прежде
чем приступать к вводу системы в
эксплуатацию после настройки
Передача потребителю Что нужно передать и объяснить
потребителю
Утилизация Порядок утилизации системы
Технические данные Характеристики системы
Краткий словарь
терминов
Значение терминов
3 Информация о блоке
3.1 Обзор: информация о блоке
В этой главе описывается порядок действий после доставки
упакованного внутреннего агрегата на место монтажа.
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно
проверить на предмет повреждений. Обо всех повреждениях
НЕОБХОДИМО сразу же поставить в известность
представителя компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет к
минимуму вероятность механических повреждений при
транспортировке.
▪ Заранее наметьте путь, по которому будете заносить блок в
помещение.
3.2 Внутренний блок
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 (если применяется
именно он) умеренно горюч. Тип хладагента
указывается в характеристиках наружного блока.
3.2.1 Порядок распаковки блока и
обращения с ним
При подъеме блока пользуйтесь стропой из мягкого материала
или предохранительными пластинами, закрепленными на тросе,
во избежание появления на блоке царапин.
1 Поднимайте блок за подвесные скобы, следя за тем, чтобы
не оказывалось давление на другие части, особенно на
трубопроводы хладагента, сливную трубу и другие детали
из полимеров.
3.2.2 Снятие аксессуаров с внутреннего
блока
40×8×1× 1×
3×
1×
1×
1×
2×
1×
ed
ba
1×
c
f g
h
i j k l
4×
a Руководство по монтажу
b Руководство по эксплуатации
c Общая техника безопасности
d Шайбы для подвесного кронштейна
e Винты для фланцев воздуховодов
f Металлический зажим
g Уплотнительные подушки: большая (для сливной
трубы), средняя 1 (для трубопровода газообразного
хладагента), средняя 2 (для трубопровода жидкого
хладагента)
h Сливной шланг
i Удлиненное уплотнение
j Изолятор: малый (для трубопровода жидкого
хладагента)
k Изолятор: большой (для трубопровода газообразного
хладагента)
l Соединительные накладки
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Сочетания наружных и внутренних блоков
▪ Сочетания внутреннего блока с дополнительным
оборудованием
4.2 Компоновка системы
b
f
a
h
c
d
e
g
a Внутренний блок
b Наружный блок
c Пользовательский интерфейс
d Забор воздуха
e Выброс воздуха
