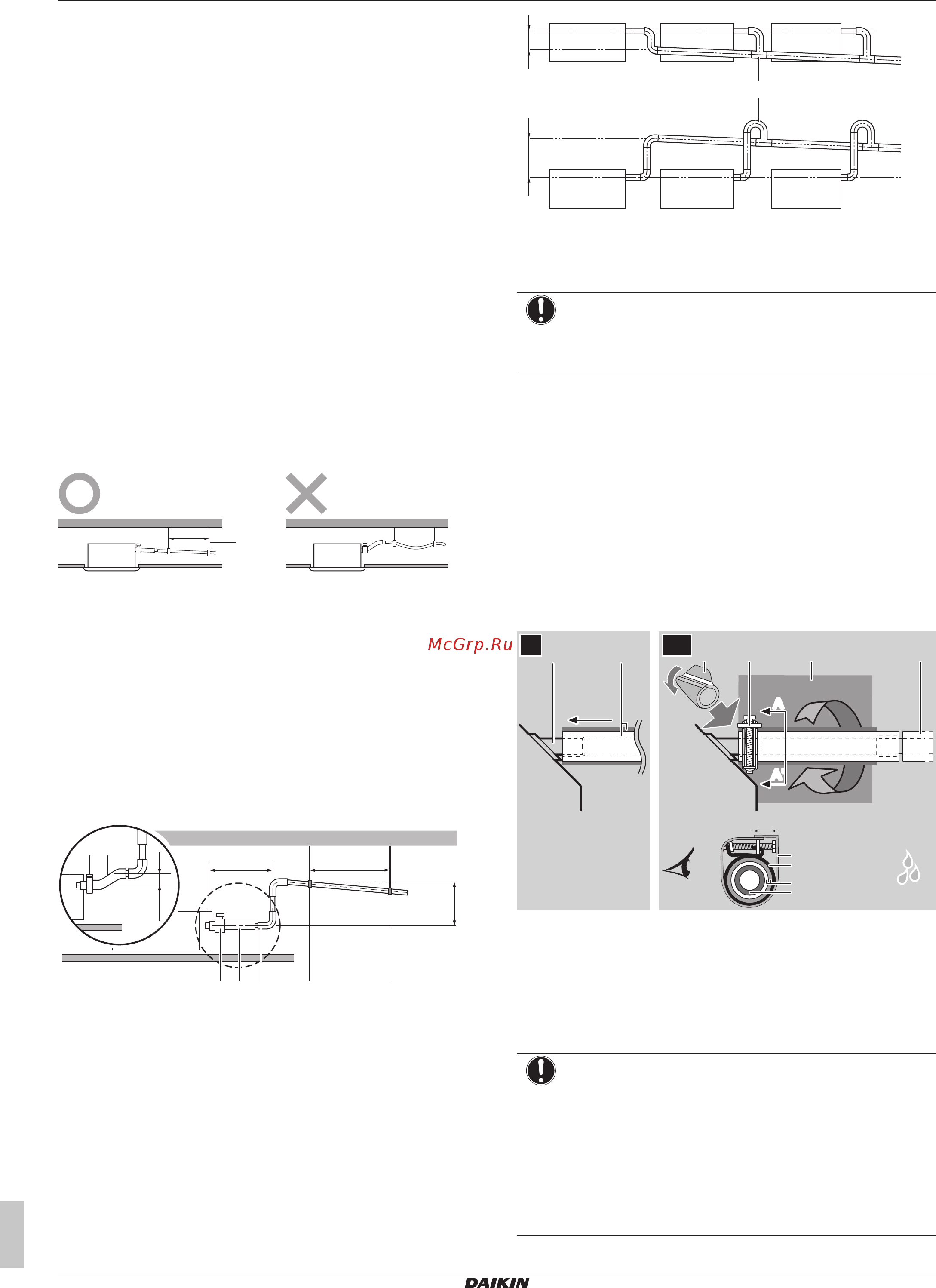

6 Монтаж
Справочное руководство для монтажника
14
FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Кондиционеры типа «сплит-система»
4P550955-2A – 2019.08
6.2.4 Указания по прокладке дренажного
трубопровода
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
Общие правила
▪ Дренажный насос. В схеме такого «полноподъемного» типа
чем выше смонтирован дренажный насос, тем меньше шум
слива. Рекомендованная высота— 300мм.
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Размер дренажных трубок должен быть не
меньше размера соединительного патрубка (виниловая
трубка с внутренним диаметром 25мм и внешним диаметром
32мм).
▪ Уклон. Проследите за наклоном сливного трубопровода вниз
(с градиентом не менее 1/100) во избежание образования
воздушных пробок. Смонтируйте подвесные планки, как
показано на иллюстрации.
1~1.5 m
a
a Подвесная планка
O Допустимо
X Недопустимо
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
▪ Трубопроводы, направленные вверх. При монтаже с
уклоном трубопроводы можно прокладывать направленными
вверх.
▪ Наклон сливного шланга: 0~75 мм во избежание
избыточного натяжения и образования пузырьков воздуха.
▪ Трубопроводы, направленные вверх: ≤300 мм от блока,
≤625мм перпендикулярно к блоку.
≤625
≤300
0~75
1000~1500
(mm)
ba
ba ddc
a Металлический зажим (принадлежность)
b Сливной шланг (принадлежность)
c Сливной трубопровод, направленный вверх (виниловая
трубка с внутренним диаметром 25мм и наружным
диаметром 32мм) (приобретается на месте)
d Подвесные планки (приобретаются на месте)
▪ Сочетания сливных трубок. Допускается сочетание разных
сливных трубок. Проследите за оснащением трубок и
тройников манометрами, соответствующими рабочей
производительности блоков.
≥100≤625
(mm)
a
a Тройник
Порядок подсоединения сливного
трубопровода к внутреннему блоку
ПРИМЕЧАНИЕ
Неправильное подсоединение сливного шланга
чревато протечками и порчей имущества как по месту
установки, так и поблизости.
1 Вставьте сливной шланг как можно глубже в патрубок
сливного трубопровода.
2 Затяните металлический зажим так, чтобы головка винта
была на расстоянии менее 4мм от детали металлического
зажима.
3 Проверьте, нет ли протечек (см. параграф «Проверка на
протечки» [415]).
4 Выполните изоляцию (сливного трубопровода).
5 Обернув металлический зажим и сливной шланг
уплотнительной подушкой большого размера (= изолятор),
закрепите ее кабельными стяжками.
6 Подсоедините сливной шланг к сливному трубопроводу.
≤4 mm
A
A'
A-A'
A
A'
f
652
ce
4
ba
d
b
a
d
c
3
1
2~61
a Соединение сливного трубопровода (с блоком)
b Сливной шланг (входит в комплект принадлежностей)
c Металлический зажим (входит в комплект
принадлежностей)
d Уплотнительная подушка большого размера (входит в
комплект принадлежностей)
e Изолятор (сливного трубопровода) (входит в комплект
принадлежностей)
f Сливной трубопровод (приобретается на месте)
ПРИМЕЧАНИЕ
▪ НЕ вынимайте заглушку из сливного трубопровода.
Может произойти протечка воды.
▪ Сливное отверстие используется для слива воды
только при отсутствии дренажного насоса или
перед обслуживанием блока.
▪ Аккуратно вынимайте и вставляйте сливную
заглушку. Излишнее усилие может повредить
сливную горловину дренажного поддона.
Выньте заглушку.
