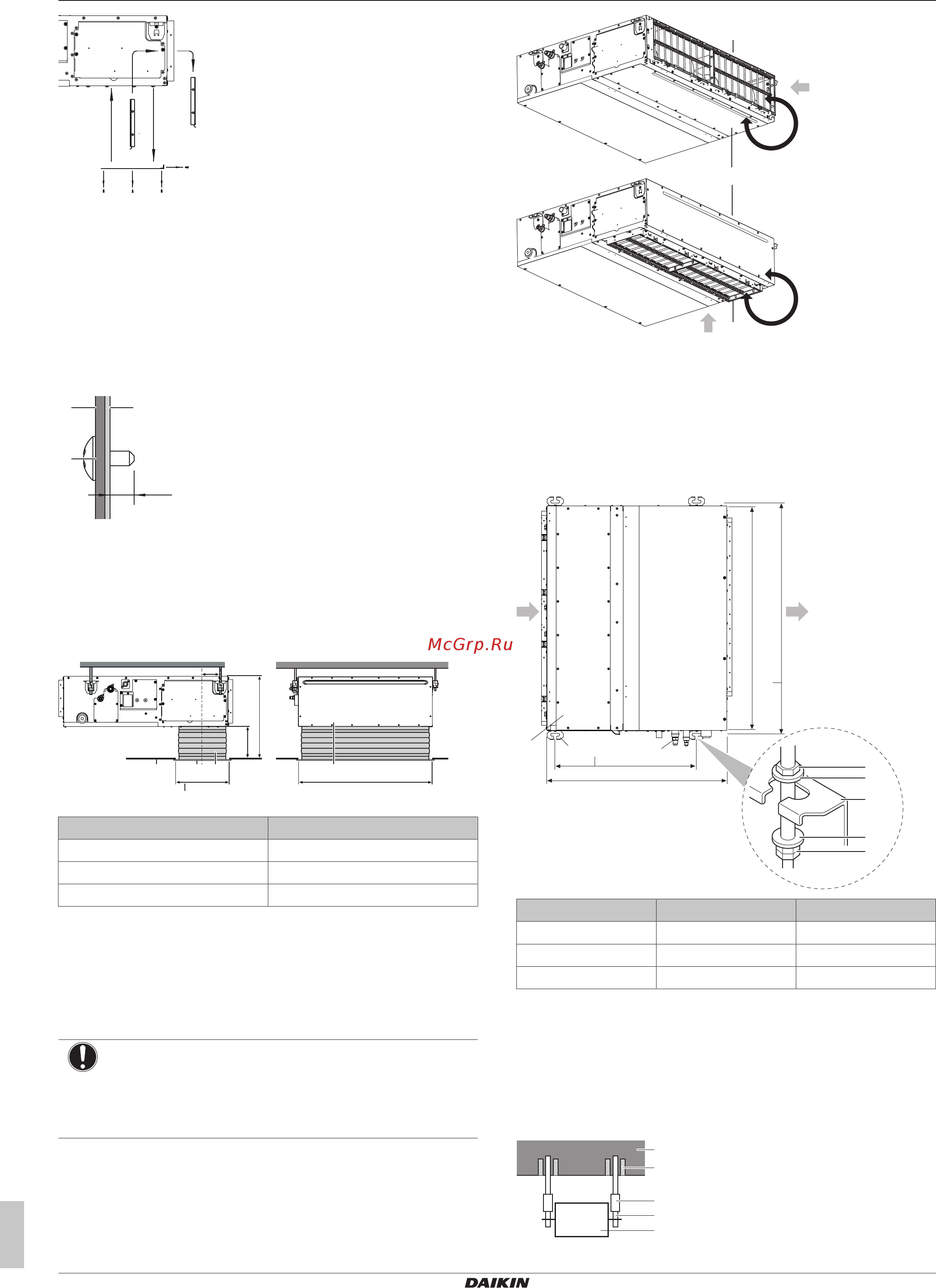

6 Монтаж
Справочное руководство для монтажника
12
FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Кондиционеры типа «сплит-система»
4P550955-2A – 2019.08
1
2
4
3
1 Снимите воздушный фильтр (фильтры) с наружной стороны
блока.
2 Снимите съемную панель.
3 Установите воздушный фильтр (фильтры) внутрь блока.
4 Установите съемную панель на место.
▪ При подсоединении всасывающего воздуховода к блоку
подберите такие крепежные винты, которые выступали бы с
внутренней стороны фланца на 5 мм, во избежание
повреждения воздушного фильтра во время обслуживания.
a
b
c
5 mm
a Нагнетающий воздухопровод
b Внутренняя часть фланца
c Крепежный винт
▪ Прочность потолка. Убедитесь в том, что потолок
достаточно прочный и выдерживает вес блока. Если потолок
недостаточно прочен, укрепите его перед монтажом блока.
▪ Варианты монтажа:
a
c e
b
125
460
160
(160~300)
375
d
f
A
Класс f(мм)
35+50 760
60+71 1060
100~140 1460
A Установка воздухозаборника с тканевым рукавом
a Поверхность подшивного потолка
b Отверстие в подвесном потолке
c Панель воздухозаборника (приобретается по месту
установки)
d Внутренний блок (задняя сторона)
e Тканевый рукав для соединения с декоративной
панелью (приобретается по месту установки)
ПРИМЕЧАНИЕ
Поступление воздуха может происходить снизу блока.
Для этого нужно снять съемную панель и заменить ее
панелью, у которой имеется возможность для
установки воздушных фильтров.
a
a
b
a Рамка с воздушным фильтром (фильтрами)
b Сменная панель
▪ Подвесные болты. Для монтажа используйте подвесные
болты M10. Прикрепите подвесной кронштейн к подвесному
болту. Прочно закрепите подвесной кронштейн сверху и снизу
с помощью гаек с шайбами.
▪ Размеры отверстия в потолке. Проследите за соблюдением
указанных далее размеров отверстия в потолке:
800
630
A
B
b
a
d
c
d
a1
b1
b1
a2
c1
4×
Класс A(мм) B(мм)
35+50 700 738
60+71 1000 1038
100~140 1400 1438
a1 Гайка (приобретается по месту установки)
a2 Сдвоенная гайка (приобретается по месту установки)
b1 Шайба (в комплекте принадлежностей)
c1 Подвесной кронштейн (закреплен на блоке)
a Внутренний блок
b Трубопровод
c Шаг подвесной скобы
d Расположение подвесных болтов
▪ Пример монтажа:
b
a
c
e
d
a Анкер
