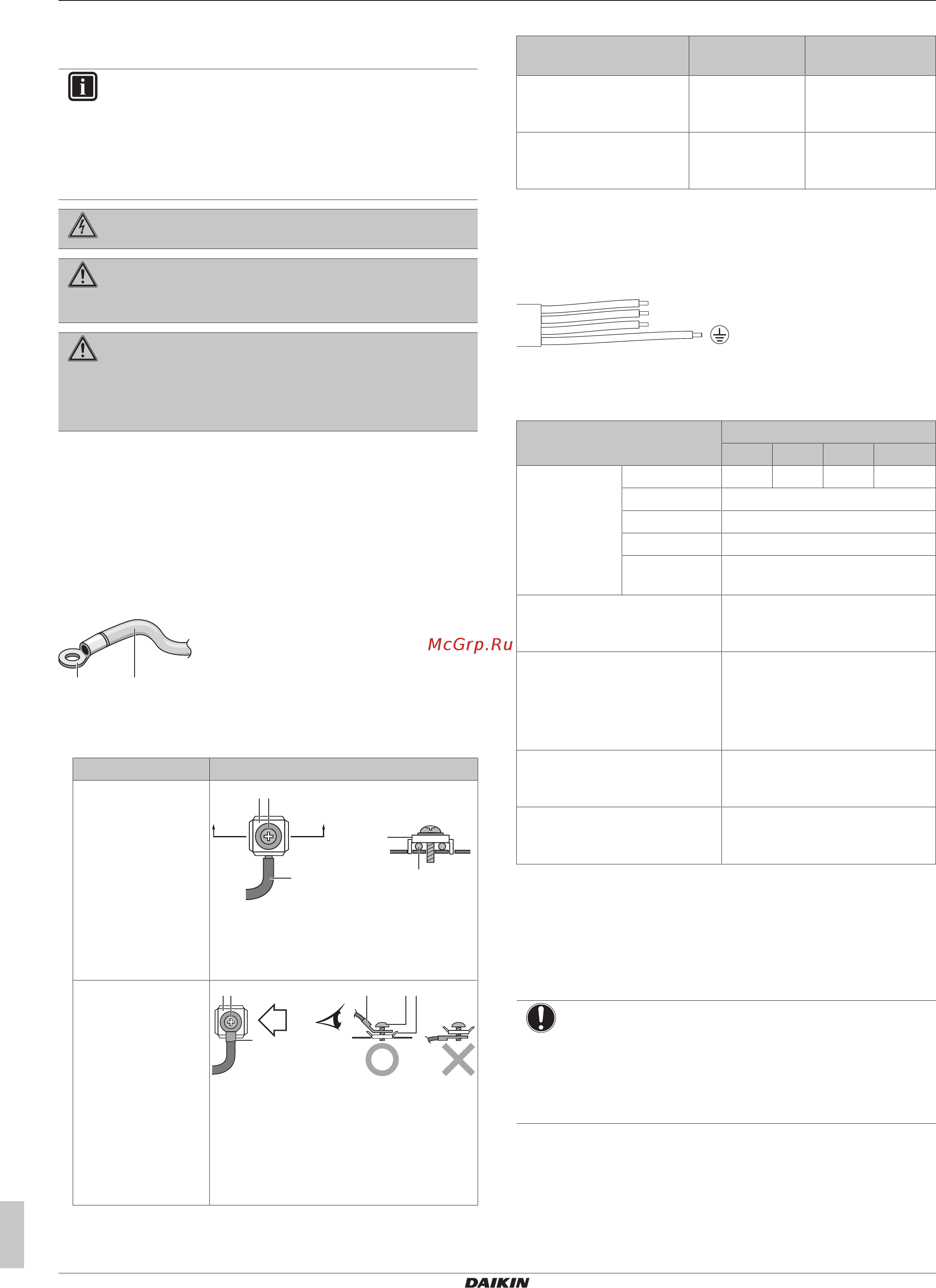

6 Монтаж
Справочное руководство для монтажника
18
FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Кондиционеры типа «сплит-система»
4P550955-2A – 2019.08
6.4.2 Меры предосторожности при
подключении электропроводки
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
6.4.3 Рекомендации относительно
подсоединения электропроводки
Соблюдайте следующие меры предосторожности:
▪ При использовании скрученных многожильных проводов
установите на конце контакта круглую обжимную клемму.
Положив круглую обжимную клемму на провод до
изолированной части, зажмите клемму подходящим
инструментом.
b a
a Витой многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
Тип провода Способ прокладки
Одножильный
провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
O Допустимо
X Недопустимо
Моменты затяжки
Прокладку
электропроводки
Типоразмер
винтов
Момент затяжки
(Н•м)
Соединительный кабель
(внутренний↔наружный
блоки)
M4 1,18~1,44
Кабель
пользовательского
интерфейса
M3,5 0,79~0,97
▪ При использовании одножильных проводов обязательно
скручивайте их концы. Небрежность может привести к
перегреву и возгоранию.
▪ Провод заземления между фиксатором проводки и клеммой
должен быть длиннее остальных проводов.
1-3
6.4.4 Характеристики стандартных
компонентов электропроводки
Элемент Класс
35+50 60+71 100 125+140
Кабель
электропитани
я
MCA
(a)
1,4A 1,3A 3,5A 3,9A
Напряжение 220~240В
Фаза 1~
Частота 50/60Гц
Размер
проводки
Соответствие законодательным
требованиям обязательно
Соединительный кабель Минимальное сечение кабеля
под напряжение 220~240В
составляет 2,5мм²
Кабель интерфейса
пользователя
Экранированный виниловый
шнур с сечением от 0,75 до
1,25мм
2
или кабели (2-
жильные)
Не более 500м
Рекомендованные
предохранители
(устанавливаются на месте)
16A
Автоматический выключатель
защиты от замыкания на
землю
Соответствие законодательным
требованиям обязательно
(a) MCA=Минимальная допустимая нагрузка цепи по току.
Приведены максимальные значения (точные значения
см. в электрических характеристиках сочетания с
внутренними агрегатами).
6.4.5 Подключение электропроводки к
внутреннему блоку
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме
(входит в комплект поставки блока, нанесена на
крышку распределительной коробки).
▪ Проверьте, НЕ помешает ли электропроводка
установить крышку для техобслуживания на место.
Важно, чтобы электропроводка питания и электропроводка
управления были отделены друг от друга. Чтобы избежать
электромагнитных помех, расстояние между ними должно
ВСЕГДА составлять не менее 50мм.
