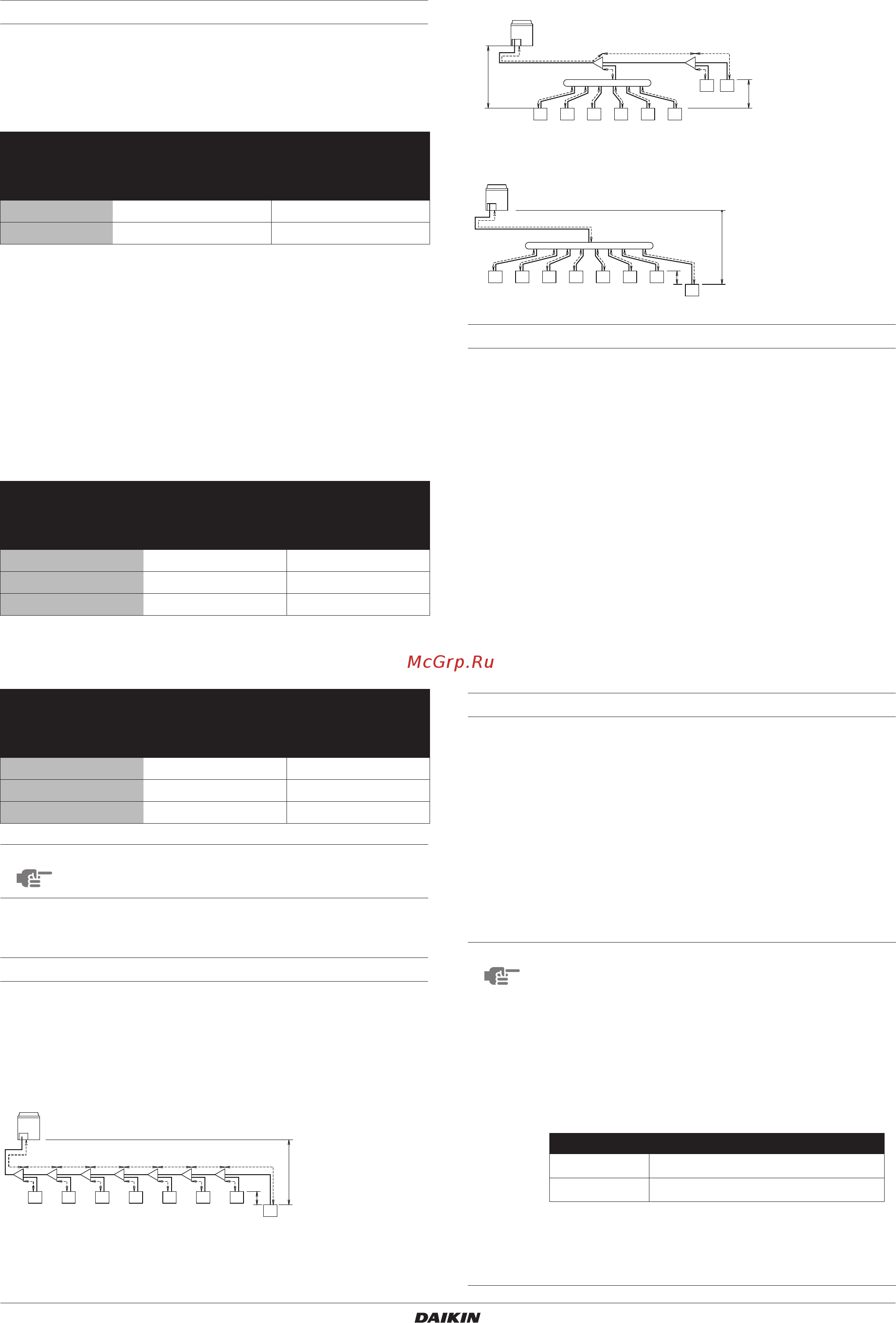

Daikin EMRQ8AAY1 [15/36] Выбор комплектов разветвителей хладагента
![Daikin EMRQ8AAY1 [15/36] Выбор комплектов разветвителей хладагента](/views2/1764103/page15/bgf.png)
EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
Инструкция по монтажу
12
9.3. Выбор комплектов разветвителей хладагента
Рефнеты хладагента
■ При использовании рефнетов-разветвителей на первом
разветвлении, считая от стороны наружного блока,
выберите комплект по данным таблицы в соответствии с
мощностью наружного блока (пример: рефнет-
разветвитель a)
Если все подсоединенные внутренние агрегаты работают в
режиме обогрева (EKHVMRD или EKHBRD, только 2 трубы),
то первый комплект разветвителя хладагента должен быть
комплектом для 2-х трубной системы.
Если 1 внутренний агрегат является реверсивным,
необходимо выбрать комплект разветвителя хладагента
для 3-х трубной системы.
■ Для других рефнетов-разветвителей (пример рефнеты-
разветвители b и c) выберите соответствующую модель
комплекта разветвителей, основываясь на показателе
общей мощности всех внутренних блоков, подключенных
после разветвления.
■ Выберите рефнет-коллекторы из таблицы ниже в
соответствии с общей мощностью всех внутренних блоков,
подсоединенных ниже рефнет-коллектора.
9.4. Ограничения трубопровода системы
Ограничения трубопровода по длине
При прокладке трубопровода обязательно учитывайте
ограничения по длине, допустимые перепады высот и
допустимую длину после разветвителя, как указано ниже:
Допустимые длины
Фактическая длина трубопровода между наружным и
внутренним блоками ≤100 м
Пример 1: a+b+c+d+e+f+g+p≤100 м
Пример 2: a+i+k≤100 м
Пример 3: a+i≤100 м
Эквивалентная длина трубопровода между наружным
и внутренним блоками ≤120 м (Эквивалентная длина трубы для
рефнета считается 0,5 м, а для коллектора 1,0 м)
Суммарная длина трубопровода от наружного блока до всех
внутренних блоков составляет ≤300 м
Длина трубы от первого комплекта разветвителей (рефнет-
разветвитель или рефнет коллектор) до внутреннего блока ≤40 м
[Пример 1]: блок 8: b+c+d+e+f+g+p≤40 м
[Пример 2]: блок 6: b+h40 м, блок 8: i+k≤40 м
[Пример 3]: блок 8: i≤40 м
Допустимый перепад высот
Перепад высот между наружным и внутренним блоками равен
H1≤40 м
Перепад высот между самым низким и самым высоким
внутренними блоками H2≤15 м
Если настройка [A-01] (внутреннего блока) изменена, перепад
H2 может быть изменен до максимум 25 м. Дополнительно см.
настройку в инструкции по монтажу внутреннего блока.
Данная настройка не используется для агрегатов EKHBRD.
Максимальный перепад H2 для агрегатов EKHBRD ограничен
до 15 м.
Название комплекта разветвителей хладагента
Мощность
наружного
блока (л.с.)
3-х трубная система 2-х трубная система
8+10 KHRQ23M29T9 KHRQ22M29T9
12~16 KHRQ23M64T KHRQ22M64T
Название комплекта разветвителей
хладагента
Показатель мощности
внутреннего блока
3-х трубная система 2-х трубная система
<200 KHRQ23M20T KHRQ22M20T
200≤x<290 KHRQ23M29T9 KHRQ22M29T
290≤x<520 KHRQ23M64T KHRQ22M64T
Название комплекта разветвителей
хладагента
Показатель мощности
внутреннего блока
3-х трубная система 2-х трубная система
<200 KHRQ23M29H KHRQ22M29H
200≤x<290 KHRQ23M29H KHRQ22M29H
290≤x<520 KHRQ23M64H KHRQ22M64H
ПРИМЕЧАНИЕ
Комплекты разветвителей хладагента подходят
только для R410A.
Пример 1: разветвление с использованием рефнета-
разветвителя
ab c d e f
g
H1
p
ABCDEFG
1234567
8
H2
hijklmn
Пример 2: разветвление с использованием рефнета-
разветвителя и рефнета-коллектора
Пример 3: разветвление с использованием рефнета-
коллектора
ПРИМЕЧАНИЕ
Если длина эквивалентной трубы между
наружным и внутренними блоками составляет
90 м или более, размер главной жидкостной трубы
должен быть увеличен. Запрещается увеличивать
размеры труб всасывания и нагнетания.
При большой длине трубопровода мощность
устройства может снижаться, но даже в этом
случае возможно увеличение размера главной
жидкостной трубы.
При прокладке трубопровода обязательно
учитывайте ограничения по длине, допустимые
перепады высот и допустимую длину после
разветвителя, как указано выше.
H1
H2
a
i
b
cde f
g
h
k
j
78
A
B
123456
a
H1
H2
cde
f
g
h
i
b
123 4567
8
Л.С. Жидкостная Ø (мм)
8+10
9,5
→ 12,7
12~16
12,7
→ 15,9
