Инструкция по монтажу
23
EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
13. Заправка хладагентом
13.1. Меры предосторожности
■ Меры по предотвращению поломки компрессора. Не
заправляйте больше хладагента, чем указано в
технических условиях.
■ Заправка наружного блока произведена на заводе, но
в зависимости от размера труб и протяженности
трубопровода некоторые системы необходимо дозаправить
хладагентом. См. "13.3. Определение объема
дополнительно заправляемого хладагента" на странице 24.
■ При необходимости дозаправки смотрите паспортную
табличку на блоке. В табличке указан тип хладагента
и необходимый объем.
13.2. Важная информация об используемом
хладагенте
Данное изделие содержит имеющие парниковый эффект
фторированные газы, на которые распространяется действие
Киотского протокола. Не выпускайте газ в атмосферу.
Тип хладагента: R410A
Величина ПГП
(1)
: 1975
(1)
ПГП = потенциал глобального потепления

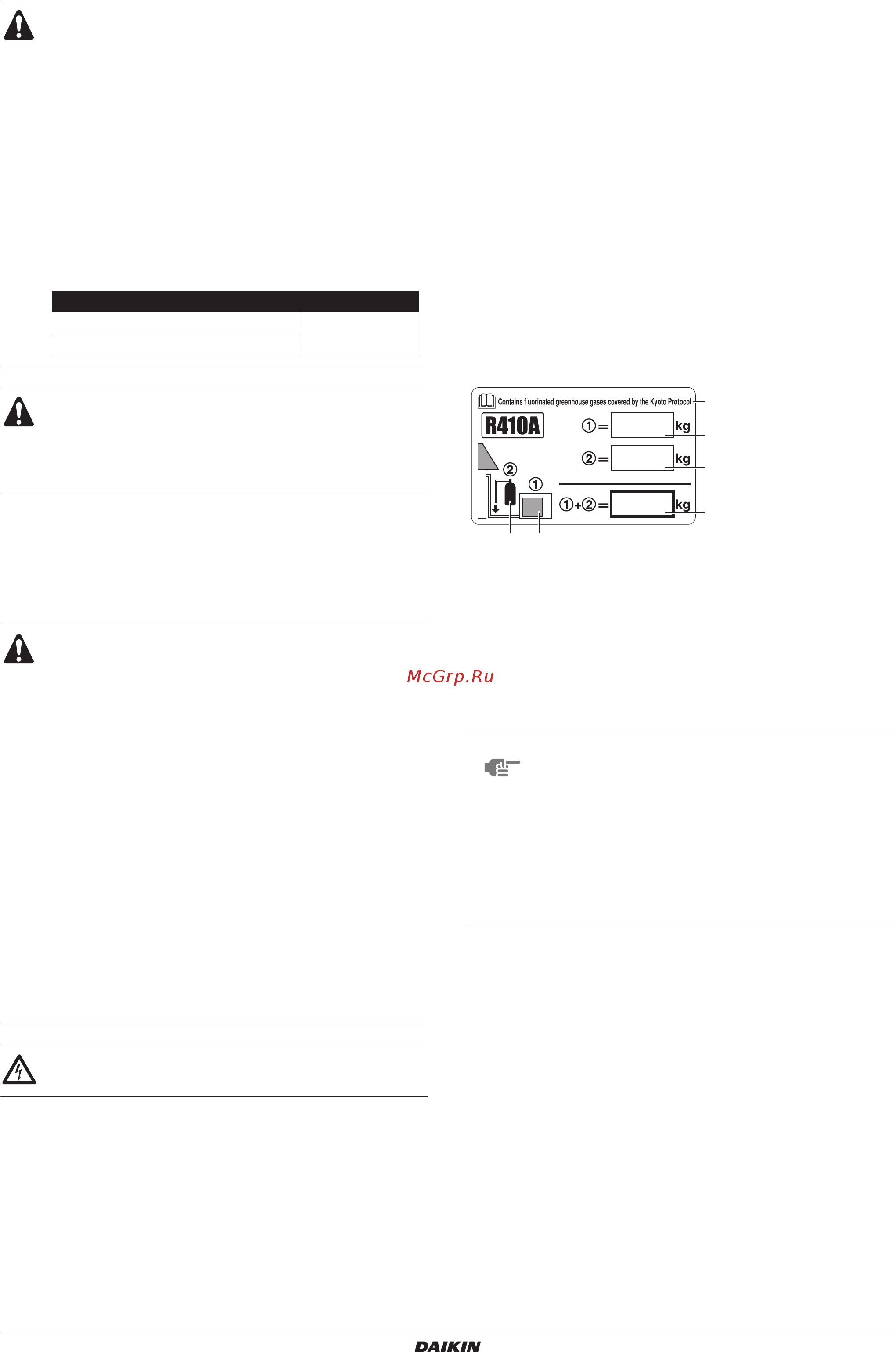

Запишите несмываемыми чернилами
■➀ объем заводской заправки хладагентом
■➁ объем дополнительно заправленного хладагента и
■➀+➁ общий объем хладагента
на этикетке о наличии фторсодержащих парниковых газов,
которая поставляется в комплекте.
Заполненный ярлык должен быть приклеен к внутренней
поверхности изделия, рядом с заправочным портом (например,
на внутренней стороне сервисной крышки).
Меры предосторожности при проводке проводов
электропитания
■ Используйте только провода, указанные
в технических условиях. Соединения должны
быть выполнены надежно, чтобы исключить
натяжение на соединительных клеммах.
■ Используйте отвертку, отвечающую требованиям,
для затягивания винтов на клеммах. Отвертка
с маленьким жалом сорвет шлиц, что сделает
невозможным необходимую степень затягивания.
■ Слишком сильное затягивание клеммных винтов
может их сломать.
■ Крутящий момент затяжки винтов на клеммах
указан в таблице ниже.
Рекомендации по подключению заземления
Проложите провод заземления через прорезной
участок колпачковой шайбы. (Неправильное
подключение проводов заземления отрицательно
сказывается на его функционировании.)
ВНИМАНИЕ
■ Заправку хладагентом нельзя производить до
завершения электромонтажных работ.
■ Хладагент можно заправлять только после
выполнения проверки на утечки и осушки вакуумом.
■ При заправке системы необходимо следить, чтобы не
был превышен максимальный допустимый объем
хладагента, учитывая опасность жидкостного удара.
■ Заправка ненадлежащими смесями может
привести к взрывам или несчастным случаям,
поэтому обязательно убедитесь, что заправка
производится хладагентом R410A, который
отвечает всем требованиям.
■ Емкость с хладагентом следует открывать
постепенно.
■ При заправке хладагентом обязательно надевайте
защитные перчатки и примите меры по защите глаз.
■ Если холодильный контур необходимо открыть,
с хладагентом следует обращаться в
соответствии с действующими нормативами.
ОПАСНО: ПОРАЖЕНИЕ ЭЛЕКТРОТОКОМ
См. "2. Общая техника безопасности" на странице 2.
Момент затяжки (Н•м)
M8 (Клеммная колодка электропитания)
5,5~7,3
M8 (Заземление)
ПРИМЕЧАНИЕ
Национальные требования по внедрению
нормативной документации ЕС по определенным
газам, вызывающим парниковый эффект, могут
требовать использования для записей на блоке
национального языка. Следовательно, на блоке
должен иметься дополнительный многоязыковый
ярлык о вызывающих парниковый эффект
фторсодержащих газах.
Инструкции по наклеиванию изображены на
оборотной стороне этого ярлыка.
3
5
6
2
1
4
1 объем заводской
заправки хладагентом:
см. табличку
с наименованием
изделия
2 объем дополнительно
заправленного
хладагента
3 общий объем
хладагента
4 содержит имеющие
парниковый эффект
фторсодержащие
газы, на которые
распространяется
действие Киотского
протокола
5 наружный блок
6 баллон с хладагентом
и манометрический
коллектор для
заправки
