Исправление после неверного завершения пробного
запуска
Пробный запуск завершен только в случае отсутствия кода
неисправности на пульте дистанционного управления. Если код
неисправности отображается, выполните следующие действия
для устранения неисправности:
■ Подтвердите код неисправности на пульте дистанционного
управления.
■ После устранения неисправности нажмите кнопку
BS3 RETURN и сбросьте код неисправности.
■ Выполните пробный запуск еще раз и убедитесь, что
неисправность устранена надлежащим образом.
■ Другие подробные коды приведены в инструкции по
монтажу внутреннего агрегата.
15. Эксплуатация блока
После установки блока и завершении пробного запуска
наружного и внутреннего блоков можно начинать эксплуатацию
блока.
Для работы внутреннего блока пульт дистанционного
управления внутреннего блока должен быть ВКЛЮЧЕН. Более
подробную информацию смотрите в инструкции по
эксплуатации внутреннего блока.
16. Техническое обслуживание
16.1. Общие принципы технического обслуживания
Для обеспечения бесперебойной работы блока необходимо
через определенные интервалы времени, желательно
ежегодно, производить осмотр и проверку.
Техническое обслуживание должно проводиться установщиком
или сотрудником сервисной службы.
16.2. Меры предосторожности при обслуживании
Ошибка монтажа Код ошибки
Мера по устранению
неисправности
Запорный вентиль
наружного блока
остался закрыт.
E3
E4
F3
F6
UF
Открыть запорный вентиль.
Обратные фазы
питания на
наружный блок.
U1 Замените две из трех фаз
(L1, L2, L3) для получения
соединения с положительной
фазой.
Отсутствует подача
питания в наружный
или внутренний блок
(включая обрыв
фазы)
LC
U1
U4
Проверить правильность
подсоединения проводки
электропитания в наружном
блоке.
Неправильные
соединения между
блоками.
UF Проверить совместимость
трубопровода хладагента
и электропроводки блока.
Переполнение
хладагента.
E3
F6
UF
Пересчитать необходимый
объем хладагента от длины
трубопровода и исправить
уровень заправки хладагента
путем откачки избыточного
хладагента в устройство
сбора хладагента.
Недостаточно
хладагента.
E4
F3
Проверить правильность
завершения дополнительной
заправки хладагента.
Пересчитать необходимый
объем хладагента от длины
трубопровода и добавить
соответствующий объем
хладагента.
В случае
прерывания
пробного запуска
или эксплуатации
блока вне
требуемого
температурного
диапазона
не удалось
первоначальное
обнаружение
хладагента.
U3 В случае прерывания пробного
запуска выполните пробный
запуск еще раз.
Выполните пробный запуск
еще раз в пределах требуемого
температурного диапазона.
Пробный запуск возможен при
окружающей температуре
воздуха –20°C - 35°C.
ОПАСНО: ПОРАЖЕНИЕ ЭЛЕКТРОТОКОМ
См. "2. Общая техника безопасности" на странице 2.
ОСТОРОЖНО
при проведении технического обслуживания
оборудования инвертора
1 Не открывайте крышку коробки электрических
компонентов ранее, чем через 10 минут после
отключения электропитания.
2 Измерьте напряжение между клеммами на клеммной
коробке электропитания с помощью тестера
и убедитесь, что электропитание отключено.

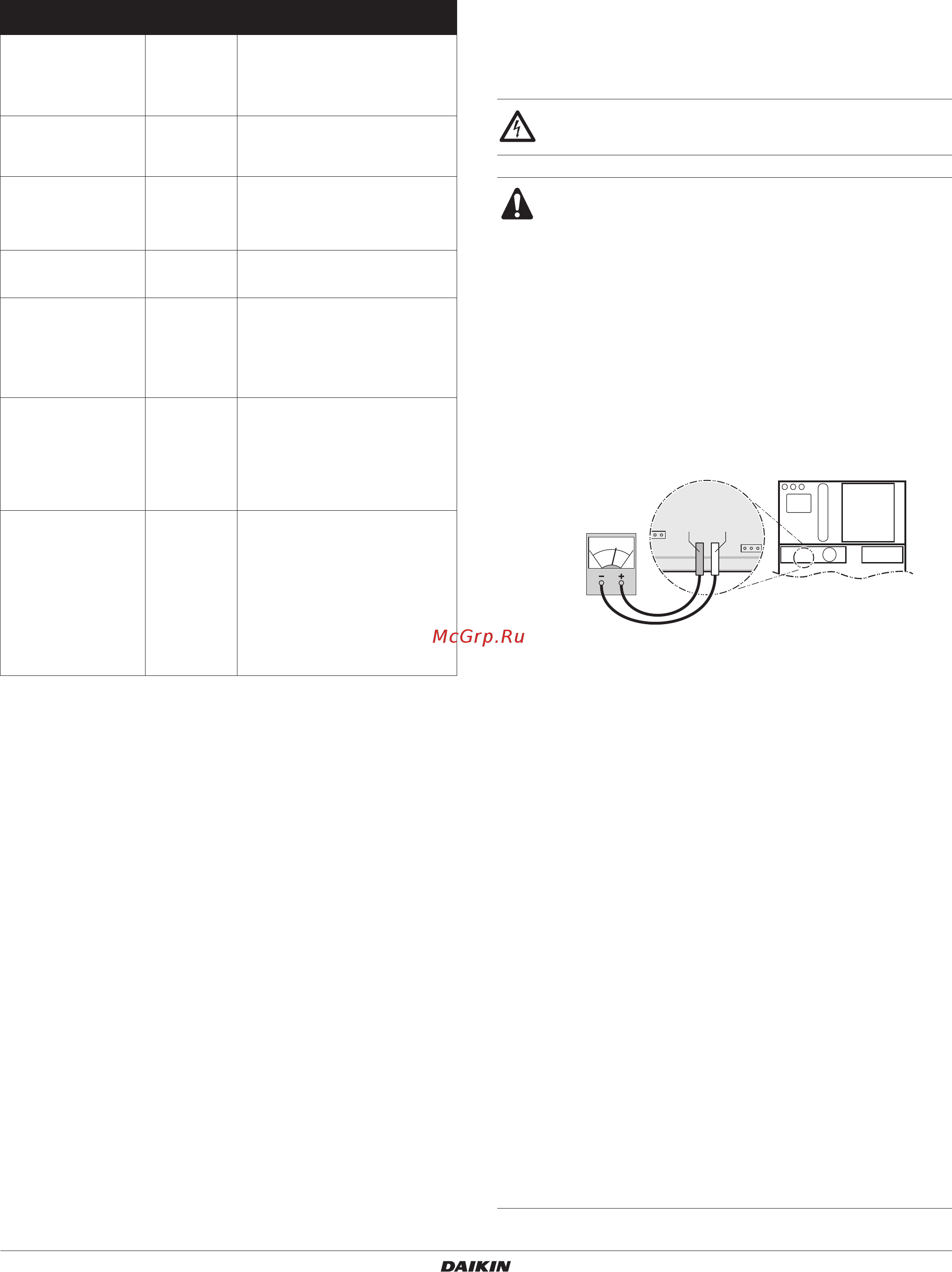

Кроме того, выполните измерения в указанных на
рисунке ниже точках с помощью тестера
и убедитесь, что напряжение емкости в основной
цепи составляет менее 50 В постоянного тока.
3 Во избежание повреждения печатной платы
прежде, чем вынимать или вставлять разъемы,
коснитесь металлической части без покрытия,
чтобы снять статическое напряжение.
4 До начала проведения технического обслуживания
оборудования инвертора выньте разъемы X1A, X2A,
X3A, X4A (X3A и X4A для EMRQ14+16 находятся
внутри коробки электрических компонентов (2), см.
электрическую схему) двигателей вентиляторов
в наружном блоке. Следите, чтобы не дотронуться
до деталей под напряжением.
(Если вентилятор вращается под действием
сильного ветра, он может сохранять электричество
в конденсаторе или в основной цепи, что может
привести к поражению электрическим током.)
5 По завершении технического обслуживания
вставьте разъем обратно. В противном случае на
пульте дистанционного управления отобразится
код ошибки E7 и нормальная работа будет
невозможна.
Подробности можно найти на электрической схеме,
прикрепленной на задней стороне крышки коробки
электрических компонентов.
Обратите внимание на вентилятор. При
работающем вентиляторе производить проверку
блока опасно. Обязательно выключите главный
выключатель и снимите предохранители с цепи
управления, находящейся в наружном блоке.
A2P
A2P
A1P
A3P
