Инструкция по монтажу
17
EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
10.4. Проверка на утечки и осушка
вакуумированием
Очень важно, чтобы все работы с трубопроводом хладагента
были завершены до включения электропитания блоков
(наружного и внутреннего).
После включения электропитания блоков, терморегулирующие
вентиля устанавливаются в исходное положение. То есть будут
закрыты. Проверка на утечки и осушка вакуумированием
трубопровода и внутренних блоков при этом невозможна.
Следовательно, будут разъяснены 2 способа первоначальной
установки, проверки на утечки и осушки вакуумированием.
Общие правила
■ Пользуйтесь 2-х ступенчатым вакуумным насосом с обратным
клапаном с возможностью разрежения –100,7 кПа (5 торр
абсолютного значения, –755 мм ртутного столба).
■ Подсоедините вакуумный насос к сервисным портам всех 3
запорных вентилей для дополнительной эффективности
(см. “Настройка-” на странице 17).
Монтаж трубопровода хладагента, проверка на
утечки, вакуумирование выполнены до завершения
электромонтажных работ (обычный способ монтажа)
По завершении всех трубомонтажных работ необходимо:
■ проверить трубопровод на утечки и
■ провести осушку вакуумированием для удаления влаги из
трубопровода хладагента.
Если существует возможность наличия влаги в трубопроводе
хладагента (например, вода попала после дождя), удалите
влагу вакуумной осушкой и рассмотрите вопрос об установке
фильтра-осушителя.
Все трубы в блоке прошли заводскую проверку на утечки.
Проверять нужно только трубопровод. Следовательно, перед
вакуумированием или проведением проверки на утечки
необходимо убедиться, что все запорные вентили наружного
блока плотно закрыты.
См. “Настройка-” на странице 17, “Проверка на утечки” на
странице 18 и “Осушка вакуумированием” на странице 18.
Монтаж трубопровода хладагента, проверка на утечки,
вакуумирование выполнены после завершения
электромонтажных работ для внутренних
и наружного блоков
Перед началом проверки на утечки и вакуумирования
установите для наружного блока настройку 2-21=1 (см.
страница 31). При этой настройке открыты все
терморегулирующие вентили и соленоидные клапаны для
обеспечения прохода R410A по трубопроводу.
По завершении всех трубомонтажных работ необходимо:
■ проверить трубопровод на утечки и
■ провести осушку вакуумированием для удаления влаги из
трубопровода хладагента.
Если существует возможность наличия влаги в трубопроводе
хладагента (например, вода попала после дождя), удалите
влагу вакуумной осушкой и рассмотрите вопрос об установке
фильтра-осушителя.
Все трубы в блоке прошли заводскую проверку на утечки.
Проверять нужно только трубопровод. Следовательно, перед
вакуумированием или проведением проверки на утечки
необходимо убедиться, что все запорные вентили плотно
закрыты.
См. “Настройка-” на странице 17, “Проверка на утечки” на
странице 18 и “Осушка вакуумированием” на странице 18.

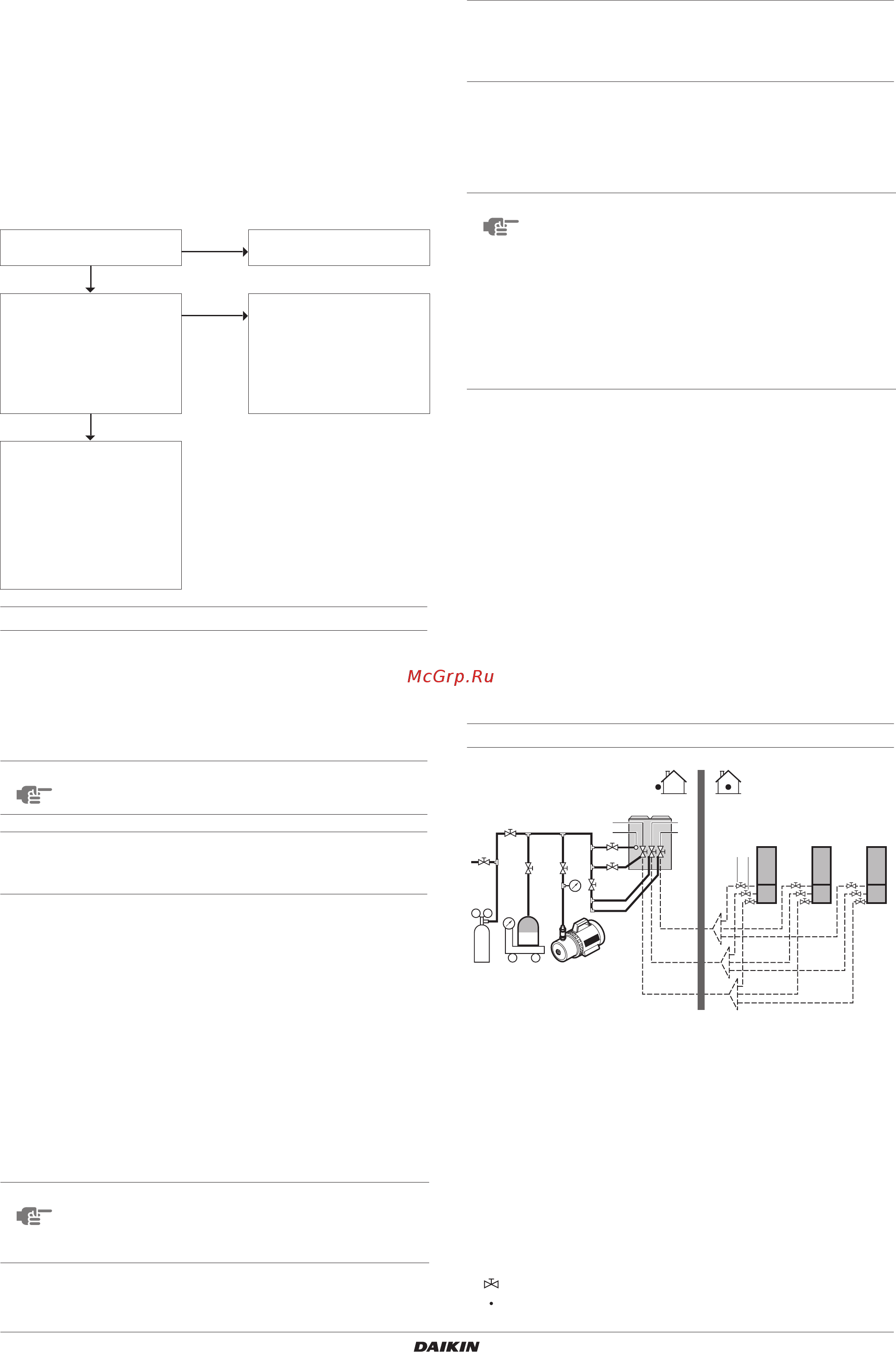

Настройка-
Прокладка трубопровода
хладагента закончена?
Нет Завершите прокладку
трубопровода
Да
Электропитание
к внутренним блокам и/или
наружному блоку уже
подключено?
Нет Следуйте процедуре
“Монтаж трубопровода
хладагента, проверка на
утечки, вакуумирование
выполнены до завершения
электромонтажных работ
(обычный способ монтажа)”
на странице 17
Да
Следуйте процедуре
“Монтаж трубопровода
хладагента, проверка на
утечки, вакуумирование
выполнены после
завершения
электромонтажных работ
для внутренних
и наружного блоков” на
странице 17
ПРИМЕЧАНИЕ
Не смешивайте воздух с хладагентами. Воспользуйтесь
вакуумным насосом для вакуумирования системы.
ПРИМЕЧАНИЕ
Перед вакуумированием и проведением проверки
на утечки убедитесь, что ВСЕ запорные вентили
внутреннего блока ОТКРЫТЫ (не запорные
вентили наружного блока!).
ПРИМЕЧАНИЕ
■ Перед вакуумированием и проведением
проверки на утечки убедитесь, что ВСЕ
запорные вентили внутреннего блока
ОТКРЫТЫ (не запорные вентили наружного
блока!).
■ Убедитесь, что ВСЕ внутренние блоки,
подсоединенные к наружному блоку,
подключены к электропитанию.
■ Дождитесь окончания инициализации
наружного блока.
1 Редукционный клапан
2 Азот
3 Баллон хладагента R410A (сифонная система)
4 Зарядные весы
5 Вакуумный насос
6 Запорный вентиль стороны всасывания
7 Наружный блок
8 Запорный вентиль жидкостной линии
9 Внутренний(е) блок(и)
10 Зарядный шланг
11 Порт заправки хладагентом
12 Запорный вентиль стороны нагнетания
Вентиль
Сервисный порт запорного вентиля
VAC U
8
6
1
2
3
45
8
11
12
7
9 9 9
12 6
