EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
Инструкция по монтажу
16
4. Разветвление труб трубопровода хладагента
Об установке комплекта разветвителя хладагента см.
в инструкции по монтажу, прилагаемой к комплекту
разветвителя.
Следуйте нижеприведенным инструкциям
■ Установите рефнет-разветвитель так, чтобы его
разветвление располагалось либо горизонтально, либо
вертикально.
■ Установите рефнет-коллектор так, чтобы его разветвление
располагалось горизонтально.

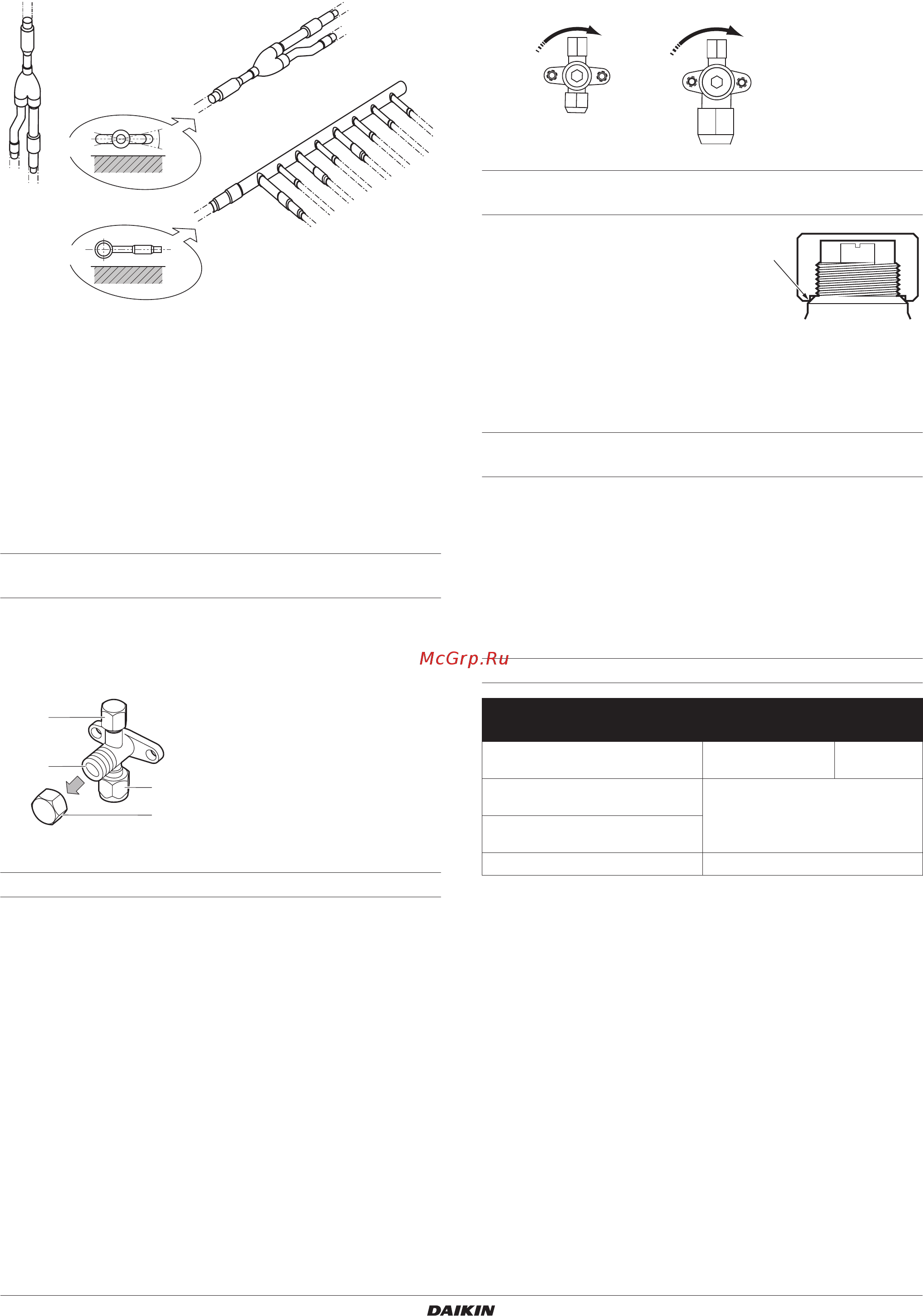

10.3. Указания по обращению с запорными
вентилями
Меры предосторожности при обращении с запорными
вентилями
■ Следите, чтобы оба запорных вентиля были открыты во
время работы устройства.
■ На рисунке ниже обозначены детали, необходимые для
использования запорного вентиля.
■ Запорный вентиль поставляется в закрытом положении.
Порядок использования запорного вентиля
Открытие запорного вентиля
1. Снимите с запорного вентиля заглушку.
2. Вставьте шестигранный ключ в запорный вентиль (размер
для жидкостной стороны: 4 мм, для стороны всасывания
и нагнетания: 8 мм) и поверните его против часовой
стрелки.
3. Поверните вентиль до упора.
Вентиль открыт.
Закрытие запорного вентиля
1. Снимите с запорного вентиля заглушку.
2. Вставьте шестигранный ключ в запорный вентиль (размер
для жидкостной стороны: 4 мм, для стороны всасывания
и нагнетания: 8 мм) и поверните его по часовой стрелке.
3. Поверните вентиль до упора.
Вентиль закрыт.
Меры предосторожности при обращении с заглушками
запорных вентилей
■ Уплотнение заглушки запорного
вентиля обозначено стрелкой.
Обеспечьте сохранность
уплотнения.
■ После операций с запорным
вентилем обязательно плотно
затяните заглушку. Крутящий момент затяжки указан
в таблице ниже.
■ После затягивания заглушки запорного вентиля
произведите проверку утечки хладагента.
Меры предосторожности при обращении с сервисными
портами
■ Обязательно используйте зарядный шланг с депрессором
золотника клапана, поскольку сервисный порт является
клапаном Шредера.
■ После операций с сервисным портом обязательно плотно
затяните заглушку. Крутящий момент затяжки указан
в таблице ниже.
■ После затягивания заглушки сервисного порта произведите
проверку утечки хладагента.
Крутящий момент затяжки
1 Горизонтальная поверхность
A
B
±
3
0
°
1
1
3
4
1
2
1 Сервисный порт и заглушка
сервисного порта
2 Запорный вентиль
3 Соединение с трубопроводом
4 Заглушка запорного вентиля
Направление закрытия
Жидкостная
сторона
Газовая сторона
Момент затяжки (Н•м)
Позиция 8 10 12 14 16
Заглушка запорного вентиля,
жидкостная сторона
13,5~16,5 18~22
Заглушка запорного вентиля,
сторона всасывания
22,5~27,5
Заглушка запорного вентиля,
сторона нагнетания
Заглушка сервисного порта 11,5~13,9
