Инструкция по монтажу
27
EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
9 Запорные вентили
Убедитесь, что запорные вентили сторон жидкости,
всасывания и нагнетания открыты.
Если все внутренние блоки работают только на обогрев,
ваша система является 2-трубной (не 3-трубной). В этом
случае запорный вентиль на стороне всасывания должен
быть постоянно закрыт.
10 Механические повреждения
Осмотрите блок изнутри и убедитесь в том, что его детали
не имеют механических повреждений, а трубы не
перекручены и не пережаты.
11 Утечка хладагента
Проверьте, нет ли внутри блока утечки хладагента. При
наличии утечки попытайтесь ее устранить. Если не удается,
обратитесь к дилеру. Избегайте контакта с хладагентом,
вытекшем из соединений трубопровода хладагента. Это
может привести к обморожению.
12 Утечка масла
Проверьте компрессор на утечку масла. При наличии
утечки масла попытайтесь ее устранить. Если не удается,
обратитесь к дилеру.
13 Воздухозаборные и воздуховыпускные отверстия
Убедитесь, что воздухозаборные и воздуховыпускные
отверстия блока не заблокированы листами бумаги,
картона или другими материалами.
14 Дозаправка хладагентом
Объем добавляемого хладагента должен быть записан на
табличке "Добавленный хладагент", поставляемой с
изделием, и прикрепленной к задней стороне передней
крышки.
14.2. Местные настройки
Режим работы наружного блока можно изменять, меняя
некоторые настройки.
Настройки можно устанавливать с помощью нажимных кнопок
на плате наружного блока, как указано ниже.
Использование нажимных кнопок

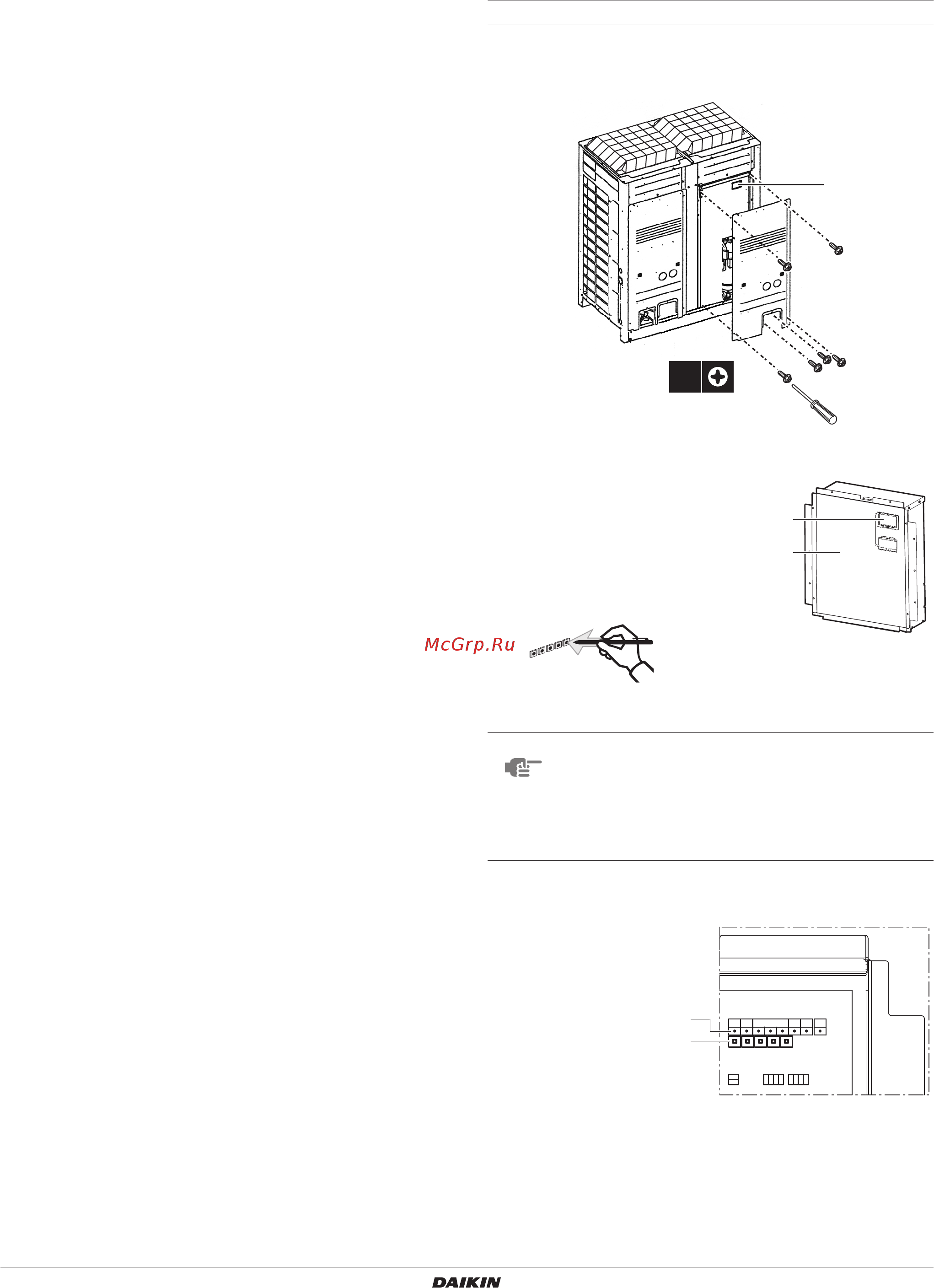

1 Откройте переднюю панель наружного блока. Справа
находится распределительная коробка.
При выполнении настроек снимите
смотровую крышку (1).
Нажимайте кнопки продолговатым
токонепроводящим предметом
(например, шариковой ручкой),
чтобы избежать контакта
с деталями под напряжением.
После работы обязательно установите на место смотровую
крышку (1) в крышку распределительной коробки (2).
При открытии смотровой крышки (1) видны следующие
светодиоды и смотровые кнопки:
1 Нажимные кнопки
ПРИМЕЧАНИЕ
Убедитесь, что все внешние панели, кроме панели
коробки электрических компонентов (1), во время
работы закрыты.
Перед включением электропитания плотно
закройте крышку коробки электрических
компонентов.
1 Светодиод H1P~H8P
2 Нажимные кнопки
BS1~BS5
6x
1
2
1
1
2
