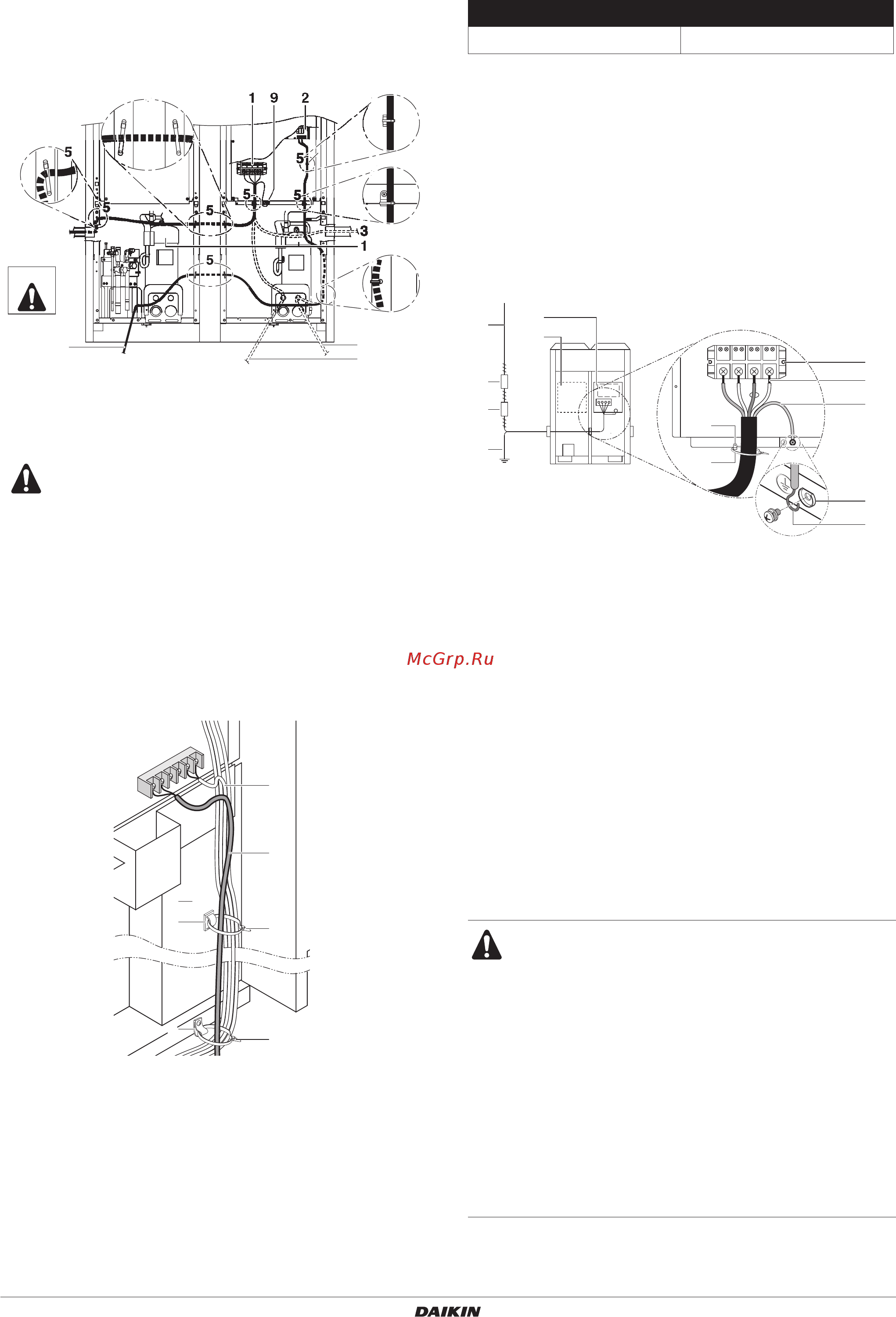

12.6. Соединения
В этой главе разъясняется проводка и соединение проводов
внутри блока.
1 Проводка внутри блока
Проводка внутри блока отражена на рисунке ниже.
2 Соединение проводов с клеммами.
2.1 Проводка управления
При подключении проводов к клеммной коробке будьте
осторожны.
Крутящий момент затяжки при закреплении проводов
управления на клеммах указан в таблице ниже.
■ Исключите подключение проводов электропитания к
клеммам проводов управления. Это может привести к
поломке всей системы.
■ При подключении проводов управления соблюдайте
полярность.
2.2 Источник электропитания
Провода электропитания необходимо прикрепить к
пластиковому креплению, используя крепеж, приобретаемый
отдельно.
Провода, маркированные желтыми и зелеными полосами,
используются для заземления. (см. рис. ниже)
1 Источник электропитания
2 Проводка управления
3 Выход проводов электропитания от правой стороны блока.
4 Обеспечьте зазор в 25 мм или больше между проводами
питания и управления.
5 Закрепите провода хомутами, приобретаемыми отдельно.
6 Выход проводов управления от передней панели блока.
7 Выход проводов электропитания от передней панели блока.
8 Выход проводов электропитания от левой стороны блока.
9 Провод заземления электропитания.
10 При монтаже проводки не снимайте акустическую изоляцию
с компрессора.
1 Прикрепите к обозначенным пластиковым креплениям,
используя крепеж, приобретаемый отдельно.
2 Проводка между блоками (внутренний – наружный)
(F1+F2 левый)
3 Внутренняя проводка проводов управления (Q1+Q2)
4 Пластиковое крепление
5 Хомуты, приобретаемые отдельно
4
6
6
7
0
8
6
6
5
5
6
6
6
6
6666
6
6
6
6
6666
5
5
5
5
5
5
5
66
66
6
6
6
5
5
5
5
5
66
66
6
66
6
5
6
65
3
2
1
5
5
4
4
Размер винта Момент затяжки (Н•м)
M3.5 (A1P) 0,80~0,96
1 Электропитание (380~415 В, 3N~ 50 Гц)
2 Средство защиты от утечки на землю
3 Предохранитель
4 Заземление
5 Клеммная колодка проводов электропитания
6 Подключите все провода электропитания
КРАСНЫЙ к L1, БЕЛЫЙ к L2, ЧЕРНЫЙ к L3 и СИНИЙ к N
7 Заземление (ЗЕЛЕНЫЙ/ЖЕЛТЫЙ)
8 Провода электропитания необходимо прикрепить
к пластиковому креплению, используя крепеж,
приобретаемый отдельно, для предотвращения
внешнего усилия, направленного на клеммную колодку.
9 Хомут (приобретается отдельно)
10 Колпачковая шайба
11 При подключении заземления рекомендуется сделать
петлю.
12 Коробка электрокомпонентов (1)
13 Коробка электрокомпонентов (2)
При монтаже открывать коробку электрокомпонентов (2)
не требуется.
■ При проводке проводов заземления обеспечьте
зазор в 25 мм или больше от провода питания
компрессора. Нарушение этого положения может
негативно сказаться на работе других блоков,
подключенных к этому заземлению.
■ При подключении электропитания необходимо
выполнить заземление до соединения
токопроводящих контактов. При отключении
электропитания необходимо отделить
токопроводящие контакты до отсоединения
заземления. Длина проводников между напуском
для ослабления напряжений в проводке и самой
клеммной коробкой должна обеспечивать
натяжение токопроводящих проводов до
подключения заземления, чтобы провода
электропитания ослабляли напряжения.
L1 L2 L3 N
1
3
4
2
6
5
7
8
9
10
11
13
12
