EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
Инструкция по монтажу
14

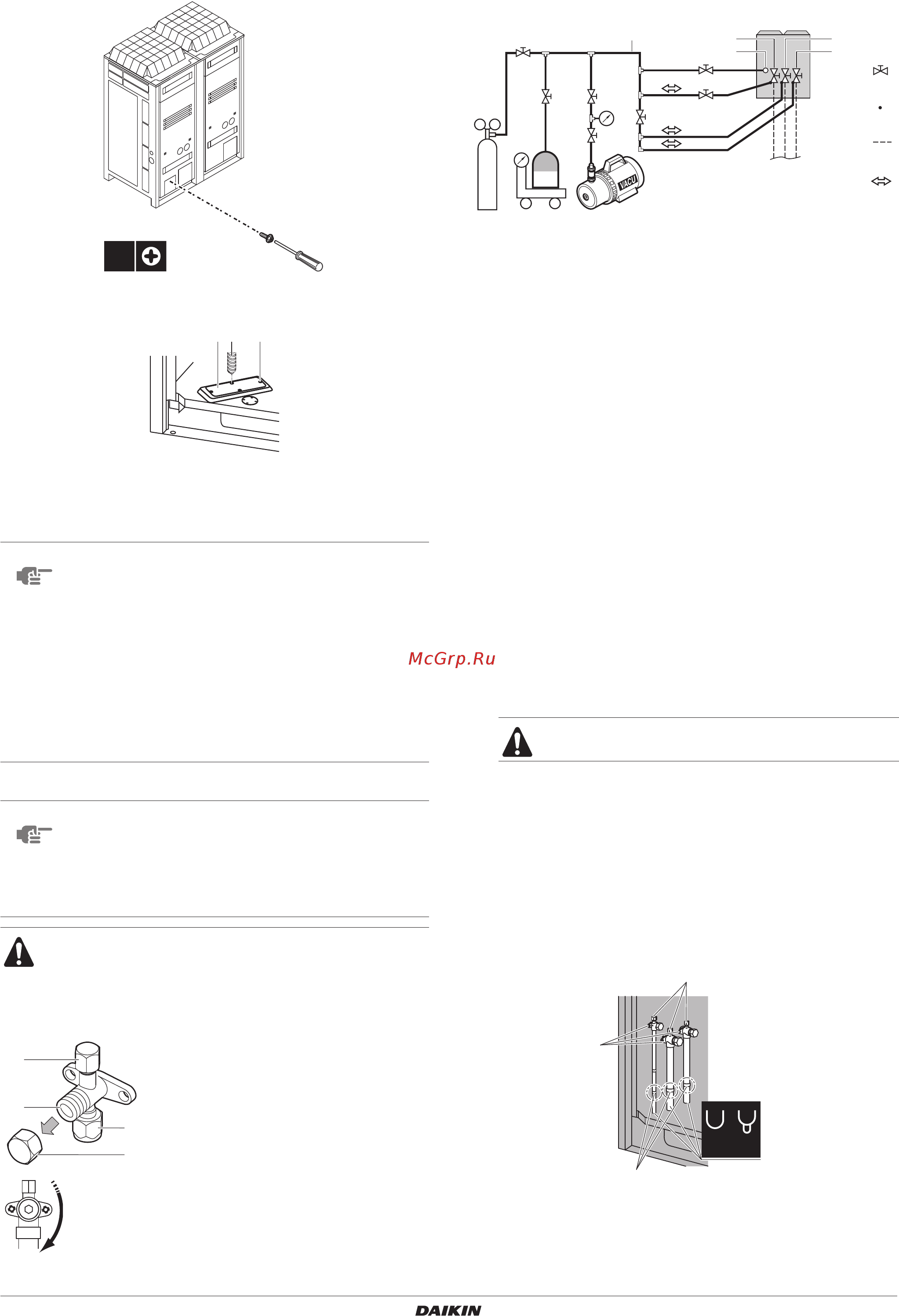

В случае переднего соединения снимите переднюю панель
следующим образом:
При боковом соединении необходимо освободить выбивные
отверстия в нижней панели:
2. Удалите сплющенные трубы
1 Снимите с запорного вентиля заглушку и убедитесь, что он
полностью закрыт.
2 Подсоедините установку вакуумирования/сбора хладагента
к сервисным портам всех запорных вентилей.
3 Используя установку по сбору фреона, удалите газ и масло
из сплющенных труб.
4 После того, как газ и масло были удалены из сплющенных
труб, отсоедините зарядный шланг и закройте сервисный
порты.
5 Если нижняя часть сплющенной трубы выглядит, как
деталь A на рисунке ниже, следуйте инструкциям, как для
шагов процедуры 7-8.
Если нижняя часть сплющенной трубы выглядит, как
деталь B на рисунке ниже, следуйте инструкциям, как для
шагов процедуры 6-7-8.
1 Большое выбивное отверстие
2 Сверло
3 Места сверления
ПРИМЕЧАНИЕ
Меры предосторожности при освобождении
выбивных отверстий
■ Обеспечьте сохранность корпуса
■ После освобождения выбивных отверстий
рекомендуется удалить заусеницы и
покрасить края и область вокруг краев, чтобы
предотвратить ржавление.
■ При проводке электропроводов через
выбивные отверстия обмотайте провода
изолентой для предотвращения повреждений,
как показано выше.
ПРИМЕЧАНИЕ
Газо-масляная смесь, остающаяся в запорном
вентиле, может разорвать сплющенные края
труб. Нарушение нижеприведенных инструкций
может привести к порче имущества или травмам,
вплоть до серьезных в зависимости от
обстоятельств.
Для удаления сплющенных труб следуйте следующей
процедуре:
3x
1 2 3
1 Сервисный порт и заглушка
сервисного порта
2 Запорный вентиль
3 Соединение с трубопроводом
4 Заглушка запорного вентиля
3
4
1
2
1 Манометрический коллектор
2 Азот
3 Зарядные весы
4 Баллон хладагента R410A (сифонная система)
5 Вакуумный насос
6 Зарядный шланг
7 Порт заправки хладагентом
8 Запорный вентиль стороны нагнетания
9 Запорный вентиль стороны всасывания
10 Запорный вентиль жидкостной линии
11 Вентиль A
12 Вентиль B
13 Вентиль C
14 Наружный блок
15 К внутреннему блоку
16 Запорный вентиль
17 Сервисный порт
18 Трубопроводы на месте установки
19 Направление газа
Не выпускайте газ в атмосферу.
18
10
9
1
2
4
35
7
8
19
6
16
17
14
13
12
11
15
B
A
3
2
4
1
