11.1 Planear a colocação do fio
metálico limitador
● Determinar o local da unidade de
acoplamento (Ö 9.5)
● Remova os obstáculos na superfície a
cortar ou estabeleça superfícies de
bloqueio. (Ö 11.8)
● O fio metálico limitador tem de ser
colocado num circuito contínuo em
torno de toda a superfície a cortar –
comprimento máximo de 500 m.
● Travessas e superfícies
circundantes:
Para cortar a relva com o modo
automático, ligue todas as áreas da
superfície a cortar com
travessas.(Ö 11.10)
Se o espaço não for suficiente para tal,
deverão ser estabelecidas superfícies
circundantes.(Ö 11.9)
● Ao colocar o fio metálico limitador,
observe as distâncias (Ö 11.3):
9cm no caso de obstáculos
transitáveis (por exemplo, passeios)
18cm no caso das travessas
27 cm no caso de obstáculos altos
(por exemplo, muros, árvores)
54 cm de distância mínima em locais
estreitos
100 cm no caso de superfícies de água
e potenciais pontos propícios a
tropeções (arestas, saliências)
● Cantos:
Evitar a colocação em ângulos agudos
(inferiores a 90°)
● Reservas de fio:
Para que seja mais fácil modificar
posteriormente a colocação do fio
metálico limitador, deverão ser
instaladas várias reservas de
fio. (Ö 11.11)
11.2 Criar um esboço da
superfície a cortar
Durante a instalação do robot
cortador de relva e da unidade de
acoplamento, é aconselhável criar um
esboço da superfície a cortar. É
apresentada no início deste manual de
utilização uma página para o efeito.
Este esboço deverá ser actualizado caso
se verifiquem alterações posteriores.
Conteúdo do esboço:
– Contorno da superfície a cortar com
obstáculos relevantes, limites e
possíveis superfícies de bloqueio nas
quais o robot cortador de relva não
possa trabalhar. (Ö 26.)
– Posição da unidade de
acoplamento (Ö 9.5)
– Posição do fio metálico limitador
O fio metálico limitador penetra no solo
ao fim de pouco tempo e não volta a ser
visto. Registe em particular a colocação
do fio à volta de obstáculos. (Ö 9.6)
– Posição dos conectores com fio
Os conectores com fio utilizados
deixarão de ser vistos ao fim de pouco
tempo. A posição destes conectores
deverá ser registada, de modo a
permitir a respectiva substituição, se
necessário. (Ö 11.12)

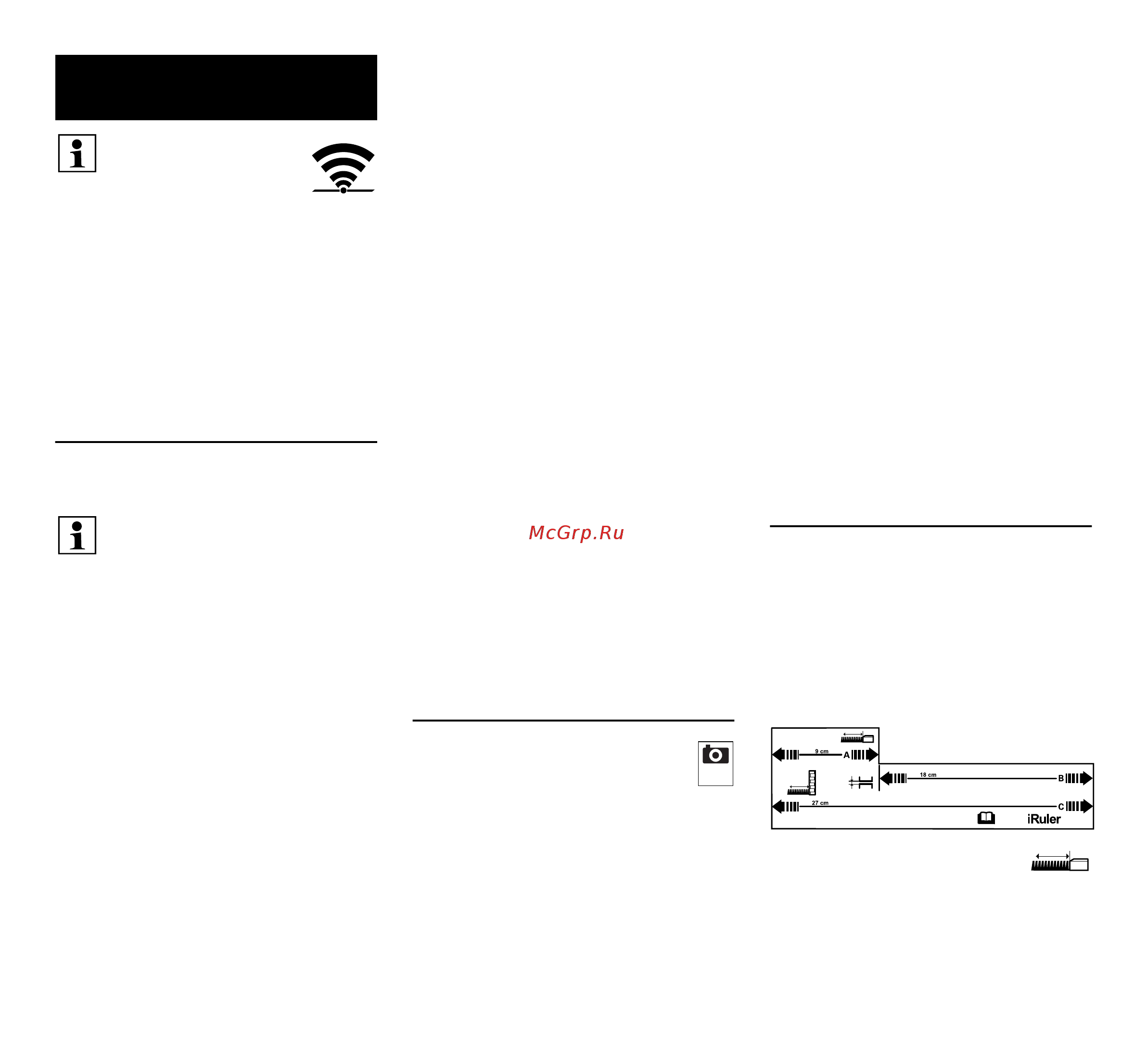

11.3 iRégua
Medir a distância:
A iRégua deverá ser utilizada para as
medições da distância, de modo a que o
fio metálico limitador seja colocado a uma
distância correcta relativamente à
margem da superfície a cortar e aos
obstáculos.
A –9cm
Distância entre a margem da
superfície a cortar e o fio
metálico limitador.
11. Fio metálico limitador
Antes de colocar o fio
metálico limitador,
particularmente antes da
primeira instalação, leia
todo o capítulo e planeie a
colocação do fio com precisão.
Realize a primeira instalação com o
assistente de instalação. (Ö 9.)
Se necessitar de apoio, o
distribuidor oficial VIKING fará todo
o gosto em ajudá-lo a preparar a
superfície a cortar e a instalar o fio
metálico limitador.
Observe os exemplos de
instalação no final do manual de
utilização. (Ö 26.)
Instale as superfícies de bloqueio,
travessas, superfícies circundantes
e reservas de fio em virtude da
colocação do fio metálico limitador,
de modo a evitar correcções
posteriores.
1
