скашиваемого участка. Для этого
предусмотрена одна страница в начале
данной инструкции по эксплуатации.
Эту схему следует актуализировать в
соответствии с появляющимися
изменениями.
Содержание схемы:
Контур скашиваемого участка с
важными препятствиями, границы и
возможные закрытые зоны, в
которых не разрешается работать
роботу-газонокосилке. (Ö 26.)
Расположение базовой
станции (Ö 9.5)
Размещение ограничительного
провода
За короткий срок ограничительный
провод врастает в почву и его
больше не видно. Особенно важно
пометить укладку провода вокруг
препятствий. (Ö 9.6)
Расположение соединителей
провода
Через короткое время используемые
соединители проводов более не
видны. Их расположение следует
записать, чтобы при необходимости
была возможность заменить их.
(Ö 11.12)

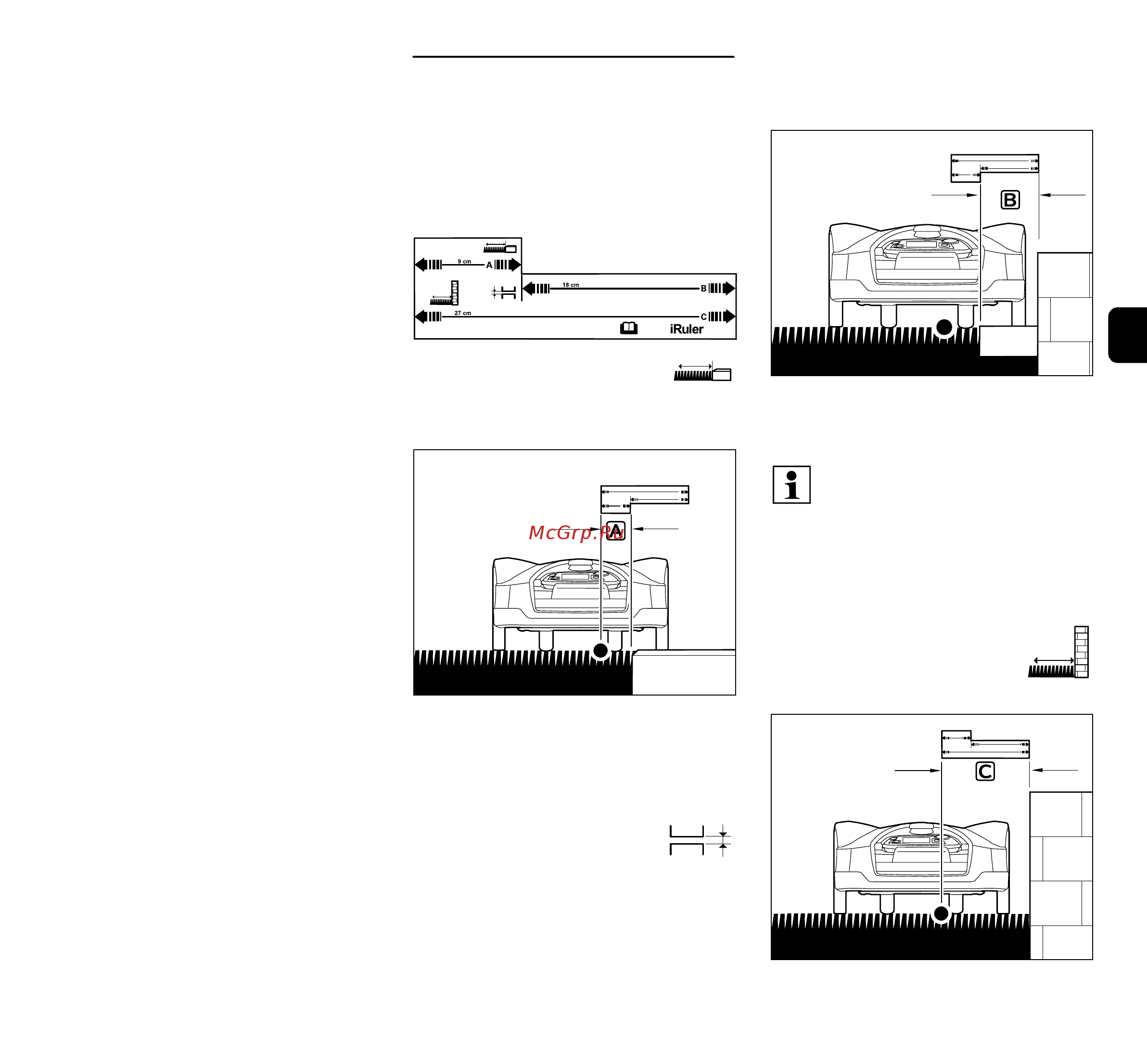

11.3 Шаблон для измерения
Замер расстояния:
Чтобы ограничительный провод
проложить на правильном расстоянии
до кромки газона и до препятствий, для
замера расстояний необходимо
использовать шаблон для измерения.
A –9см
Расстояние между кромкой
скашиваемого участка и
ограничительным проводом.
Роботу-газонокосилке разрешается
двигаться, находясь одним задним
колесом за пределами скашиваемого
участка, при этом газон скашивается до
кромки.
B 18 см
Расстояние между проводами
в проходах. (Ö 11.10)
Проход служит для соединения
нескольких скашиваемых участков или
для преодоления узких мест.
Минимальная ширина пригодных для
передвижения бордюрных камней.
Ширина пригодных для передвижения
бордюрных камней должна составлять
не менее 18 см.
C –27см
Расстояние между
препятствием и
ограничительным проводом.
Ограничительный провод
прокладывать снаружи углов на
большом расстоянии от
бордюрных камней. (Ö 9.6)
При необходимости использовать
более широкие бордюрные
камни.
