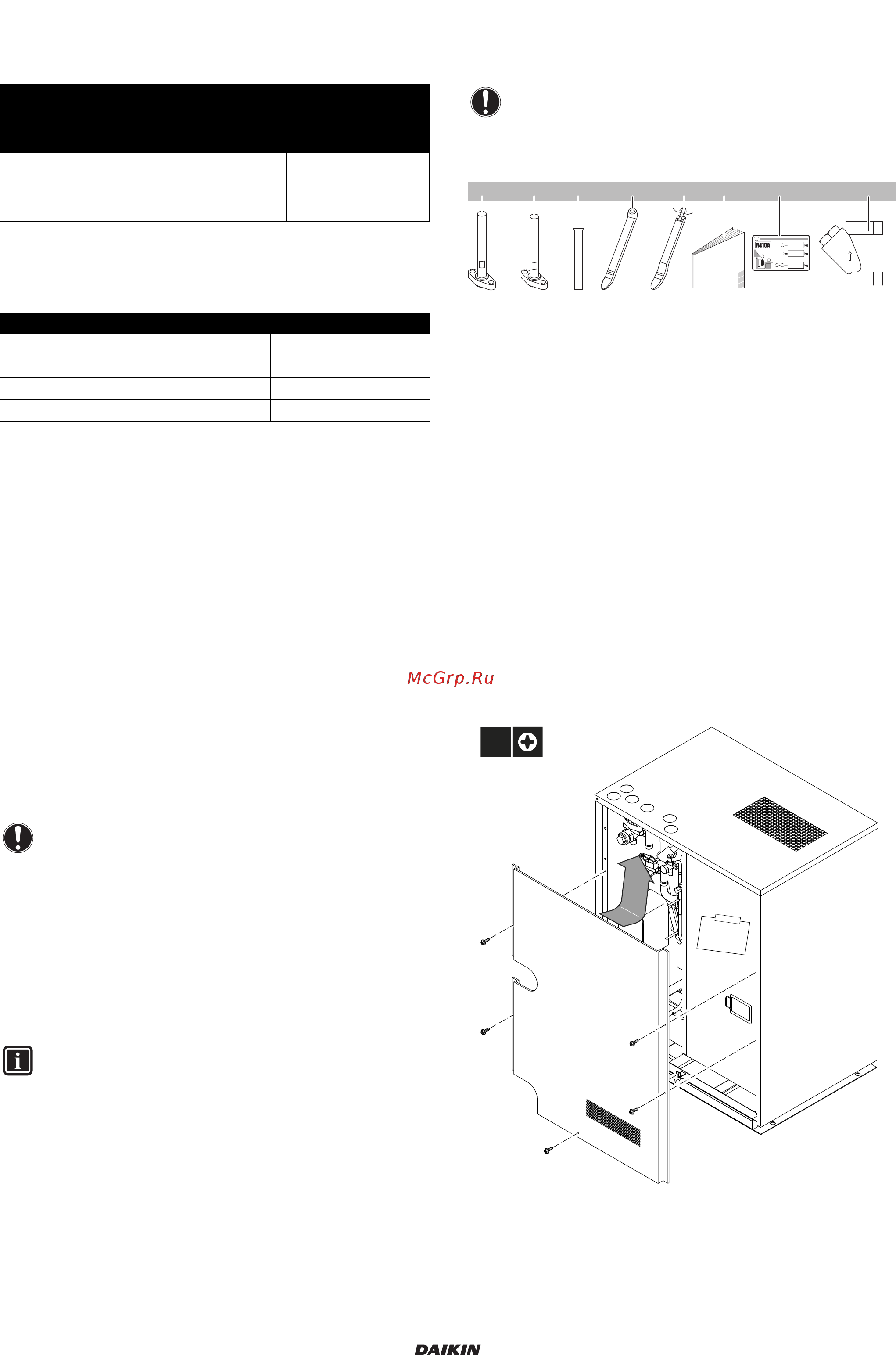

![Daikin RWEYQ20T7Y1B [10/68] Комплект труб для подсоединения нескольких наружных блоков](/img/pdf.png)
Daikin RWEYQ20T7Y1B [10/68] Комплект труб для подсоединения нескольких наружных блоков
![Daikin RWEYQ26T7Y1B [10/68] Комплект труб для подсоединения нескольких наружных блоков](/views2/1768206/page10/bga.png)
Инструкция по монтажу иэксплуатации
6
RWEYQ8+10T7Y1B
Система кондиционирования VRV-W IV
4P347465-3A – 2013.04
Комплект труб для подсоединения нескольких наружных
блоков
Комплект должен предназначаться для данной системы.
Если к изоляционному материалу комплекта труб для подсоеди-
нения нескольких наружных блоков предъявляются повышенные
требования в отношении жаростойкости, то можно воспользо-
ваться следующими комплектами:
3.5.2 Прочее дополнительное оборудование
KRC19-26A: Переключатель охлаждения/обогрева
KJB111A: Монтажная коробка переключателя охлаждения/
обогрева
DTA104A62: Адаптер внешнего управления наружным
блоком
Для подачи команд с помощью
внешнего входного сигнала
от централизованной системы управления можно использо-
вать адаптер внешнего управления. Это позволяет подавать
команды (как групповые, так и индивидуальные) на работу
с ограниченным потреблением электроэнергии.
EKPCCAB*: Кроме того, некоторые параметры работы
системы VRV IV с водяным охлаждением можно задать во
время ввода её в эксплуатацию с помощью местных
настроек через интерфейс связи с
персональным
компьютером. Для этого придется приобрести отдельно
специальный кабель EKPCCAB*, обеспечивающий обмен
данными с наружным блоком. Соответствующее пользова-
тельское программное обеспечение можно скачать из
частной сети компании Daikin.
3.6. Рамки настоящей инструкции
В данном руководстве по монтажу изложен порядок распаковки,
установки и подключения блоков VRV IV с водяным охлажде-
нием. Настоящая инструкция составлена в целях обеспечения
правильности технического обслуживания блока, а также
оказания содействия в устранении возможных неисправностей.
4. Принадлежности
Проверьте наличие нижеперечисленных принадлежностей. Для
проверки нужно снять переднюю панель.
Принадлежности внизу внутреннего блока
1 Вспомогательная трубка (с тонкой маркировкой) (2)
2 Вспомогательная трубка (с толстой маркировкой) (2)
3 Вспомогательная трубка (2)
4 Хомуты (1)
5 Хомуты (1)
6 Руководство по монтажу и эксплуатации (1)
7 Ярлык заправки хладагента с предупреждением
опарниковом газе (1)
8 Фильтр для воды (3)
Местонахождение принадлежностей показано на иллюстрации
к параграфу "5.1. Открываем блок" на странице 6.
Принадлежности находятся за лицевой панелью, как показано на
приведенной ниже иллюстрации.
5. Общая информация о блоке
5.1. Открываем блок
Чтобы вскрыть блок, нужно снять передний щиток следующим
образом:
1 Местонахождение руководства
2 Местонахождение вспомогательных трубок
3 Местонахождение фильтра для воды
Комплект для подсоединения нескольких
наружных блоков
Количество наружных
блоков
2 3
Система с тепловым
насосом
BHFQ22P1007 BHFQ22P1517
Система с
регенерацией тепла
BHFQ23P907 BHFQ23P1357
EKBHFQ1 EKBHFQ2
BHFQ22P1007 1 0
BHFQ23P907 2 1
BHFQ22P1517 2 2
BHFQ23P1357 4 0
ПРИМЕЧАНИЕ
В инструкциях по перечисленным комплектам
изложены более подробные сведения.
ИНФОРМАЦИЯ
Монтаж внутренних блоков описан в прилагаемых
кним инструкциям по монтажу.
ПРИМЕЧАНИЕ
Вспомогательные трубки 1 и 3 в системах с тепловым
насосом не применяются.
1 2 3 4 5 867
5x
1
2
3
