19.3. Методика расчета максимальной концентрации
хладагента
Проверьте максимальный уровень концентрации, выполнив
последовательно действия с 1 по 4, и в случае необходимости
примите соответствующие меры.
1. Рассчитайте количество хладагента (в кг), заправленного
отдельно в каждую систему.
2. Определите объем наименьшего помещения (в м
3
)

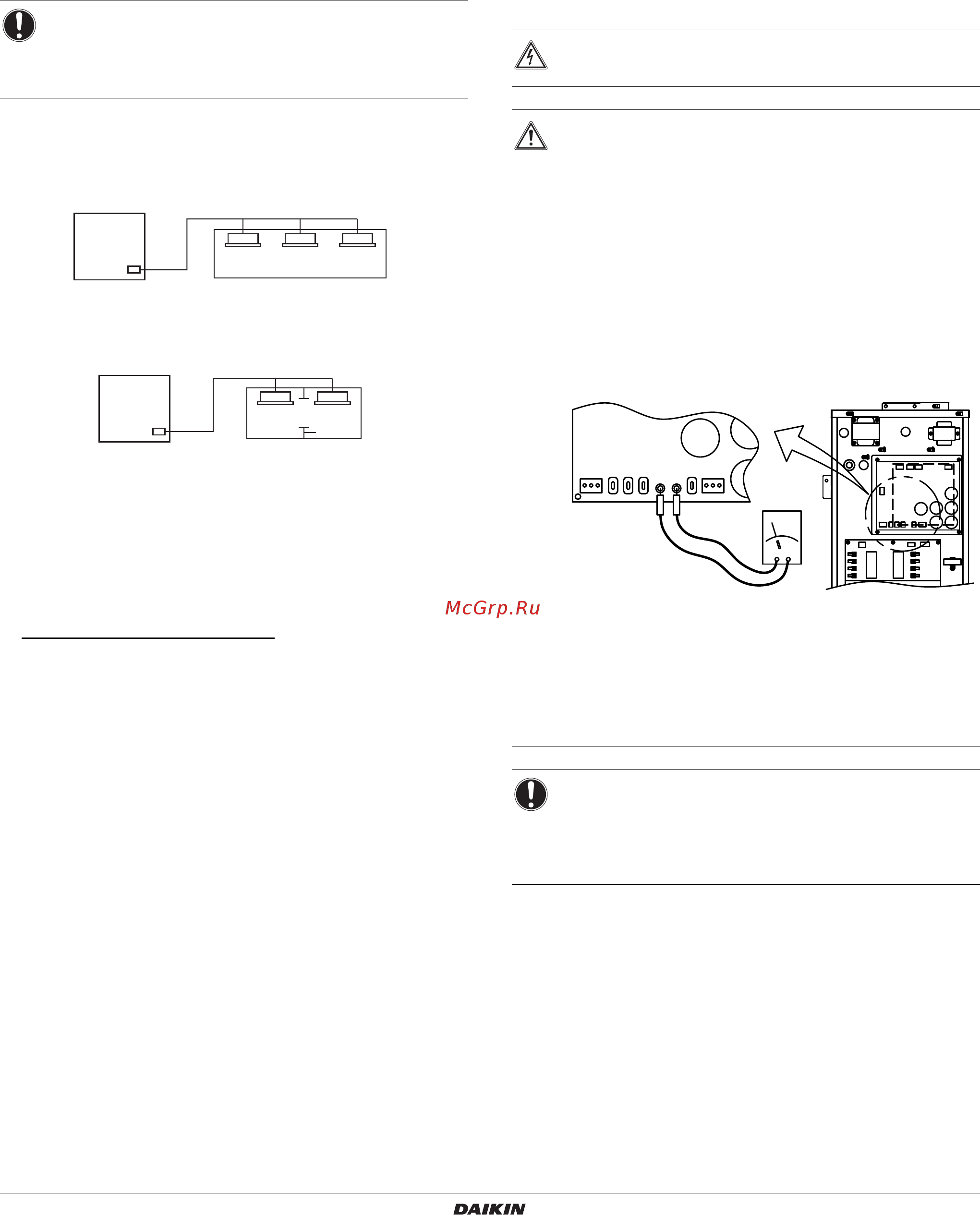

В последующих примерах объем (А) и (В) определяется как
отдельное помещение или как наименьшее помещение.
Когда нет маленьких комнат
Когда комнаты соединены между собой достаточно
большим открытым проемом, через который поток
воздуха может свободно циркулировать.
1 Открытый проем между помещениями
2 Частичное перекрытие
(Когда открытая часть составляет более 0,15% от полной
площади перегородки)
3. Концентрация хладагента рассчитывается как результат
вычисления пункта 1 и 2, упомянутых ранее.
Если результат вышеописанного расчета превышает
значение максимально допустимого уровня концентрации,
проведите такой же расчет для второго, затем для третьего
большего по объему помещения и т.д. до тех пор, пока
полученный результат не
станет меньше этого значения.
4. Что делать, если результат превышает значение макси-
мально допустимого уровня концентрации.
Если результат расчета превышает значение максимально
допустимого уровня концентрации хладагента, систему
необходимо тщательно проверить. В этом случае прокон-
сультируйтесь с поставщиком оборудования Daikin.
20. Техническое обслуживание
20.1. Общие сведения о техническом обслуживании
Для обеспечения бесперебойной работы блока необходимо
через определенные интервалы времени, желательно ежегодно,
производить осмотр и проверку блока.
Это техническое обслуживание должно проводиться монтаж-
ником или представителем по обслуживанию.
20.2. Меры предосторожности при проведении
технического обслуживания
количество
хладагента в
одноблочной
системе (количество
хладагента,
заправленного на
заводе)
+
количество хладагента,
дозаправленного при
монтаже (количество
хладагента,
дозаправленного в
соответствии с длиной
и диаметром труб)
=
общее
количество
хладагента
всистеме (кг)
ПРИМЕЧАНИЕ
Если система состоит из 2 полностью независимых
систем, то в расчете принимается количество
хладагента каждой системы в отдельности.
общее количество хладагента в
системе
≤
максимальный
уровень концентрации
(кг/м
3
)
объем (м
3
) наименьшего помещения, в
котором установлен внутренний блок
1
2
ОПАСНО! Поражение электрическим током
См. "2. Общие меры предосторожности" на странице 2.
ВНИМАНИЕ!
При обслуживании инверторного оборудования:
1 Не открывайте крышку блока электрических
компонентов в течение 10 минут после
выключения электропитания.
2 Измерьте напряжение между клеммами на
клеммной колодке электропитания с помощью
тестера и убедитесь в том, что электропитание
отключено.
Кроме того, выполните измерения в указанных на
рисунке точках с помощью тестера и убедитесь в
том, что напряжение
емкости в основной цепи
составляет менее 50 В постоянного тока.
3 Во избежание повреждения платы прикасайтесь
к неокрашенной металлической детали для снятия
статического электричества, прежде чем снимать
и одевать разъемы.
Подробности смотрите на электрической схеме,
нанесенной на обратную сторону крышки блока
электрических компонентов.
ПРИМЕЧАНИЕ
Соблюдайте меры предосторожности! Для защиты
печатной платы прикоснитесь рукой к корпусу электри-
ческого щитка, чтобы снять статическое электричество
с тела перед проведением технического обслуживания.
TP2
C
＋
A2P
+
-
TP1
C
−
