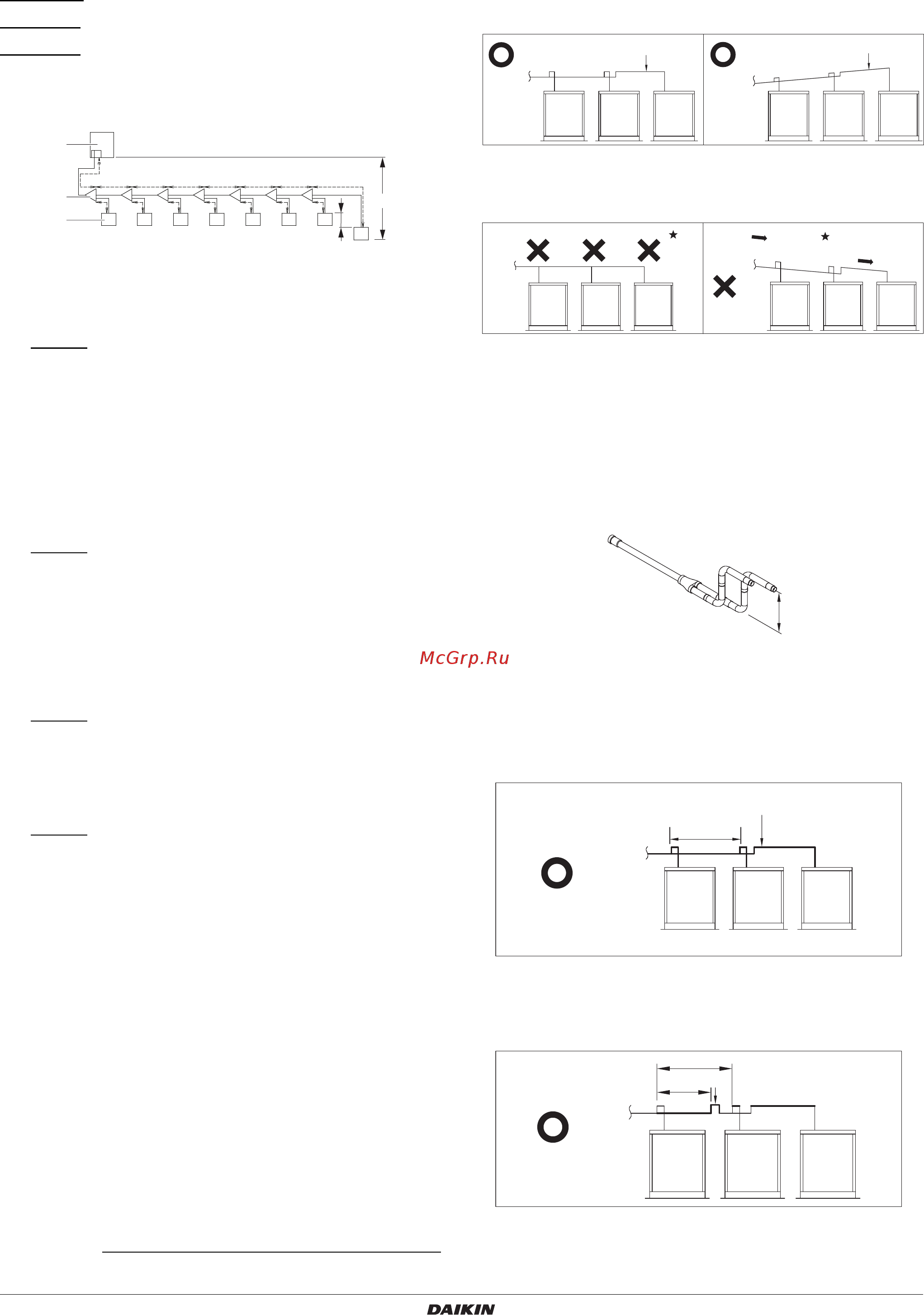

Инструкция по монтажу иэксплуатации
14
RWEYQ8+10T7Y1B
Система кондиционирования VRV-W IV
4P347465-3A – 2013.04
Максимально допустимая длина после ответвления
Длина трубопровода от первого комплекта для разветвления
трубопровода хладагента до внутреннего блока: ≤40 м.
Пример 1.1:
блок 8: b+c+d+e+s≤40 м
Пример 1.2: блок 5: b+k≤40 м, блок 8: m+n+p≤40 м
Пример 1.3: блок 8: o≤40 м
Вместе с тем возможно удлинение при выполнении всех
изложенных ниже условий. В этом случае ограничение может
быть повышено до 90 м.
1 Наружные блоки
2 Рефнет-тройники (A–G)
3 Внутренние блоки (1–8)
a. Длина трубопровода между всеми внутренними блоками и
ближайшим рефнетом: ≤40 м.
Пример:
h, i, j … p≤40 м
b. Размер трубок в трубопроводе жидкого хладагента и
в трубопроводе газообразного хладагента необходимо
увеличить, если длина трубок между первым и последним
рефнетами превышает 40 м.
Если увеличенный размер трубок превышает размер трубок
главного трубопровода, то такое увеличение размера не
допускается, а продлить трубопровод до 90 м нельзя.
Увеличьте размер труб, как указано ниже:
9,5 → 12,7; 12,7
→ 15,9; 15,9 → 19,1; 19,1 → 22,2; 22,2 →
25,4
(1)
; 28,6 → 31,8
(1)
; 34,9 → 38,1
(1)
Пример: блок 8: b+c+d+e+f+g+p≤90 м, а b+c+d+e+f+g >40 м;
увеличьте размер трубок b, c, d, e, f, g.
c. При увеличении размера трубок (шаг b) для расчета их
общей длины фактическую длину трубопроводов
необходимо удвоить (за исключением длины основного
трубопровода и трубопроводов, размер трубок в которых не
увеличен).
Общая длина трубопроводов должна быть в пределах
указанных ограничений (см. таблицу выше).
Пример:
a+b*2+c*2+d*2+e*2+f*2+g*2+h+i+j+k+l+m+n+p≤300 м.
d. Разница в длине трубопроводов между самым ближним
к первому ответвлению внутренним блоком и наружным
блоком и самым дальним внутренним блоком и наружным
блоком не должна превышать 40 м.
Пример:
Самый дальний внутренний блок 8. Самый
ближний внутренний блок 1 → (a+b+c+d+e+f+g+p)–
(a+h)≤40 м.
9.7. Комплект трубок для подсоединения
нескольких наружных блоков
9.7.1 Рекомендации по соединению трубок между
наружными блоками
Для монтажа трубных соединений между наружными
блоками необходим дополнительный комплект
BHFQ23P907/1357 или BHFQ22P1007/1517 для подключе-
ния нескольких наружных блоков. При прокладке трубок
следуйте указаниям, приведенным в инструкции по монтажу,
прилагаемой к этому комплекту.
Приступайте к прокладке трубок только после изучения
ограничений, приведённых здесь и в разделе
"10.2.
Подсоединение трубопроводов хладагента" на
странице 15, а также соблюдайте указания в инструкции по
монтажу, прилагаемой к комплекту.
9.7.2 Возможные ограничения и схемы монтажа
Трубки, проходящие между наружными блоками, должны
быть проложены ровно или с небольшим смещением вверх
во избежание задержки в них масла.
1 Трубки между наружными блоками
2 К внутреннему блоку
Запрещенные схемы: замените на схему 1 или 2.
1 Трубки между наружными блоками
2 К внутреннему блоку
3 В трубопроводе остаётся масло
В трубопроводе для газообразного хладагента (как
отводном, так и всасывающем, если речь идет о системе
с регенерацией тепла) установите за ответвлением 200-
миллиметровую или более крупную ловушку ил трубок,
входящих в комплект для подсоединения наружного блока.
В противном случае оставшийся в трубопроводе хладагент
может повредить наружный блок.
1 ≥200 мм
Если длина трубопровода между комплектами трубок,
соединяющих наружные блоки, или самими наружными
блоками превышает 2 м, создайте в трубопроводе газо-
образного хладагента подъем в 200 мм и более в пределах
2 м от комплекта.
Если ≤2 м
1 К внутреннему блоку
2 ≤2 м
3 Трубки между наружными блоками
Если ≥2 м
1 К внутреннему блоку
2 ≤2 м
3 Высота подъема: ≥200 мм
4 ≥2 м
(1) Если доступно на месте установки. В противном случае увеличение
недопустимо.
a
A
hijklmn
BC D E FG
p
bcdef
12 3 456 7
8
g
H1
H2
1
2
3
Схема 1 Схема 2
1
2
2
1
1
2
3
1
1
2
3
1
1
3
2
1
2
4
3
