RWEYQ8+10T7Y1B
Система кондиционирования VRV-W IV
4P347465-3A – 2013.04
Инструкция по монтажу иэксплуатации
15
10. Меры предосторожности при
монтаже трубопроводов хладагента
Не допускайте проникновения в контур циркуляции хлад-
агента никаких посторонних веществ, кроме специально
предназначенного хладагента. В случае утечки пара хлад-
агента во время работы с блоком помещение необходимо
сразу же тщательно проветрить.
При дозаправке хладагента следует использовать только R410A.
Инструменты для монтажа:
При монтаже следует применять только те приспособления,
которые специально предназначены для работы с хлад-
агентом R410A (заправочный рукав с манометром и т.п.),
рассчитаны на необходимое давление и исключают
попадание в трубопровод посторонних веществ (например,
минеральных масел и влаги).
Вакуумный насос:
- Используйте 2-ступенчатый вакуумный насос с обратным
клапаном
.
- Следите за тем, чтобы масло насоса не попадало
всистему, когда насос не работает.
- Используйте вакуумный насос, способный вакуумировать
до –100,7 кПа (5 торр, –755 мм. рт.ст.).
При монтаже труб защищайте систему от загрязнения.
Проследите, чтобы в неё не попадали влага и грязь.
Заблокируйте все щели в отверстиях выхода труб и электро-
проводки с помощью герметизирующего материала
(приобретается на внутреннем рынке) (в противном случае
производительность блока снизится, также возможно
проникновение в машину насекомых).
Используйте только чистые трубы.
При удалении заусенцев направляйте конец трубы вниз.
При прокладке сквозь стену закрывайте конец трубы, чтобы
в трубу не проникали грязь и пыль.

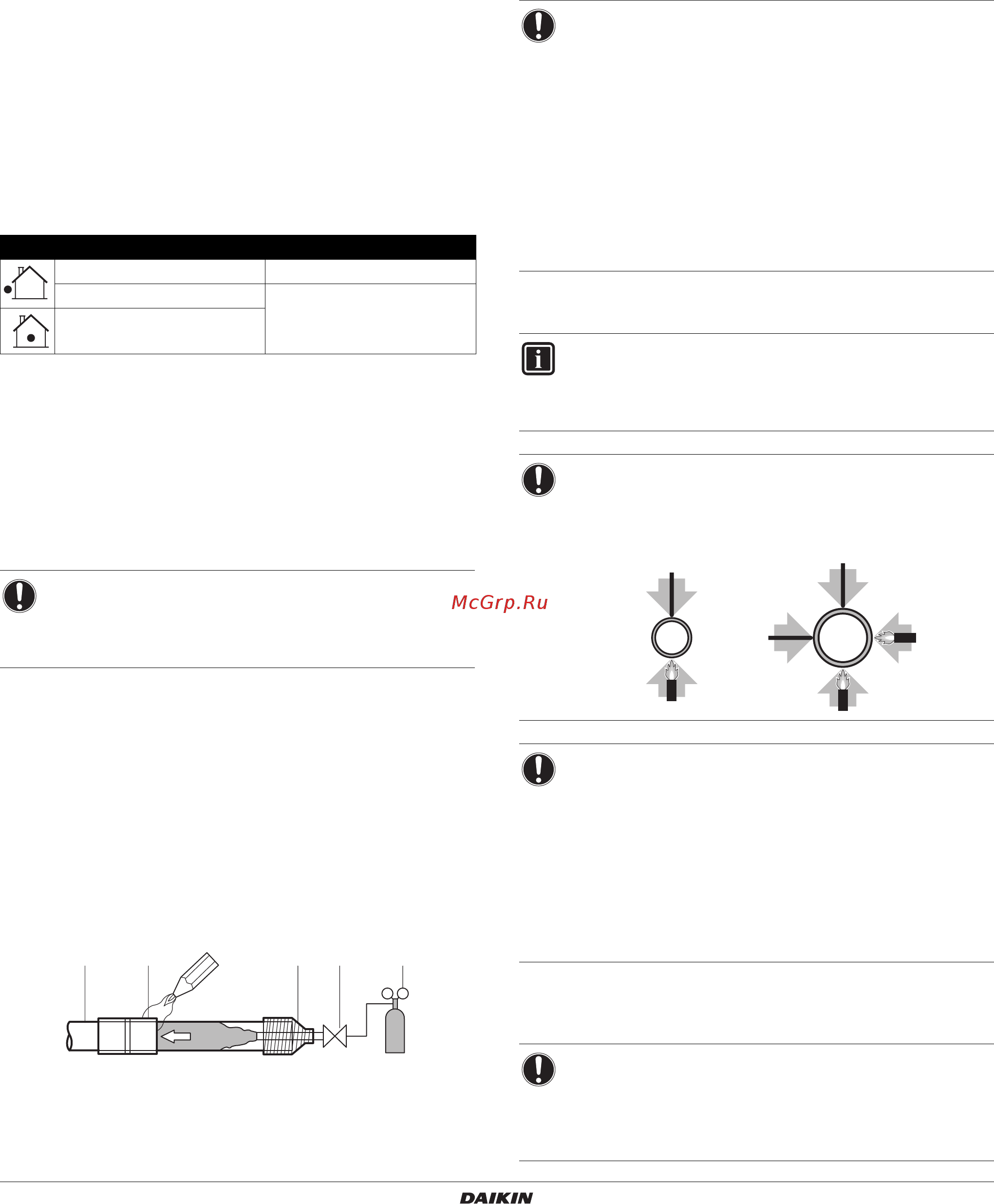

10.1. Рекомендации по пайке
При пайке трубы необходимо продувать азотом. Продувка
азотом предотвращает образование большого количества
оксидированной пленки на внутренней поверхности труб.
Оксидированная пленка оказывает отрицательное воз-
действие на клапаны и компрессоры в системе циркуляции
хладагента и препятствует нормальной работе этой
системы.
Азот должен подаваться под давлением 0,02 МПа (этого
достаточно, чтобы он начал выступать на поверхность),
при
этом необходимо установить редукционный клапан.
1 Трубопровод хладагента
2 Спаиваемые детали
3 Изолирующая обмотка
4 Ручной клапан
5 Редукционный клапан
6 Азот
Не используйте антиоксиданты при пайке трубных соединений.
Остатки могут засорить трубы и вызвать поломку оборудования:
Не пользуйтесь флюсом при пайке медного трубопровода
хладагента. Используйте твердый припойный сплав на
основе фосфорной меди (BCuP), для которого не нужен
флюс.
Флюс оказывает на трубы циркуляции хладагента
исключительно вредное воздействие. Например, если
используется флюс на основе хлора,
он вызовет коррозию
трубы, а особенно, если во флюсе содержится фтор, он
ухудшит характеристики масла, используемого в контуре.
10.2. Подсоединение трубопроводов хладагента
10.2.1 Подсоединение трубопроводов хладагента
кнаружному блоку
Соединение запорных клапанов с трубопроводами, проклады-
ваемыми по месту установки, можно выполнить с помощью
вспомогательных патрубков, входящих в комплект поставки.
Длительность монтажа Способ защиты
Более месяца Пережатие трубопровода
Менее месяца
Пережатие или заклеивание
трубопровода
Независимо от длительности
ПРИМЕЧАНИЕ
После подсоединения всех труб убедитесь
в отсутствии утечки газа. Проведите проверку на утечку
газа с помощью азота.
12 345
6
6
ПРИМЕЧАНИЕ
Монтаж должен производиться монтажником;
материалы и способы монтажа должны соответст-
вовать требованиям действующего законодательства.
В странах Европы применяются нормативы, установ-
ленные стандартом EN 378.
Проследите за тем, чтобы прокладываемые по месту
трубопроводы и выполняемые по месту соединения не
подвергались воздействию механического напряжения.
Используйте только те накидные гайки, которые входят
в комплект поставки блока. Использование
других
накидных гаек может привести к утечке хладагента.
ИНФОРМАЦИЯ
Все трубы, соединяющие блоки между собой,
приобретаются по месту установки, за исключением
вспомогательных патрубков.
ПРИМЕЧАНИЕ
Рекомендации по соединению трубопроводов
Наносите твердый припой, как показано на рисунке.
ПРИМЕЧАНИЕ
При проведении работ по прокладке трубок не
забудьте воспользоваться входящими в комплект
поставки вспомогательными патрубками.
Проследите за тем, чтобы трубки, смонтиро-
ванные на месте, не соприкасались с другими
трубами, поддоном и боковой панелью. Во
избежание контакта с корпусом защитите трубки
соответствующей изоляцией, особенно при
подсоединении снизу или сбоку.
ПРИМЕЧАНИЕ
Проследите за тем, чтобы трубопроводы, проло-
женные по месту эксплуатации системы, не входили
вконтакт с другими трубками, поддоном и боковыми
панелями блока.
1
1
1
1
22
!
