RWEYQ8+10T7Y1B
Система кондиционирования VRV-W IV
4P347465-3A – 2013.04
Инструкция по монтажу иэксплуатации
9

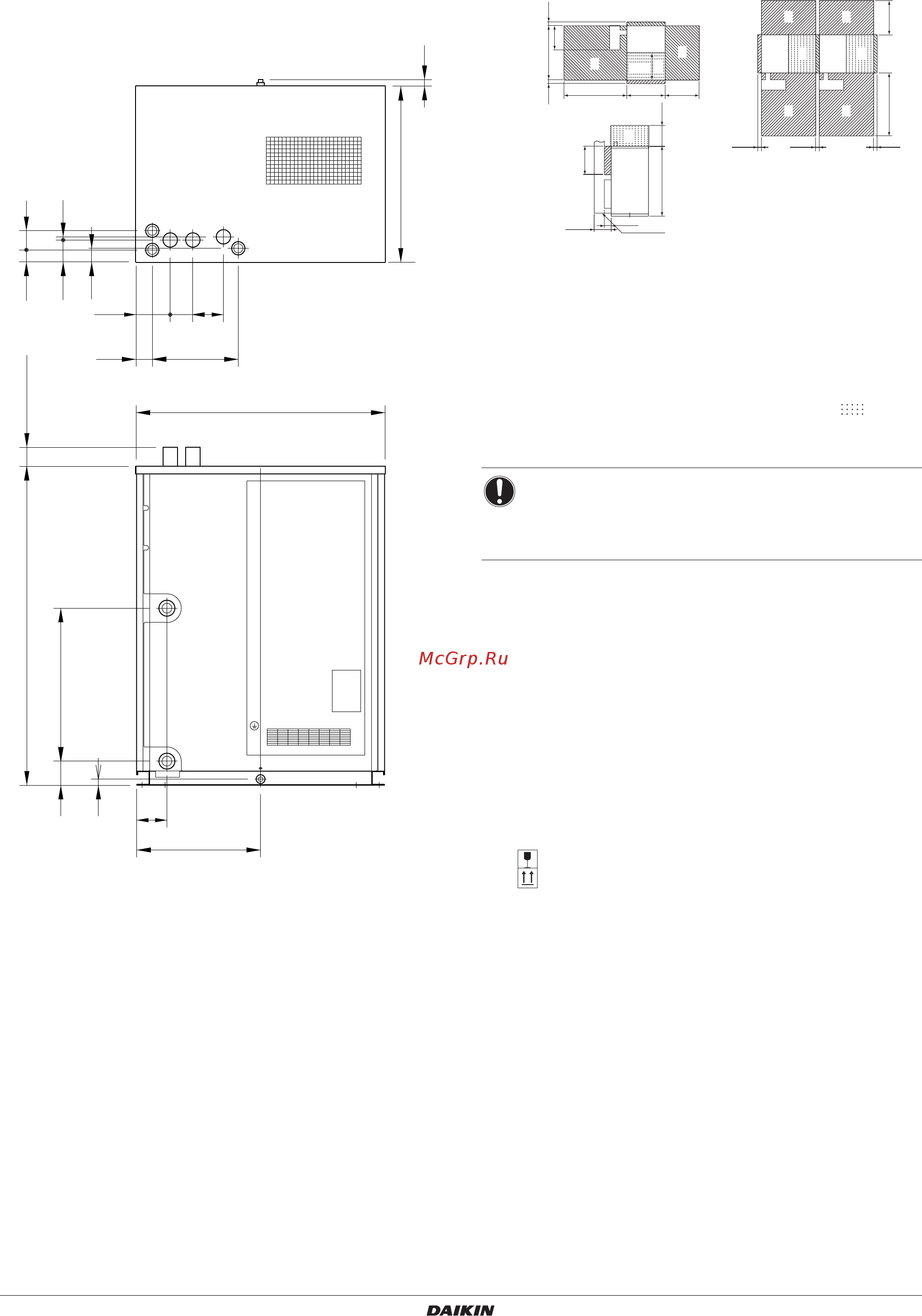

7. Размеры и пространство для
обслуживания
7.1. Размеры блока
Размеры приведены в <мм>
7.2. Зона обслуживания
В ходе установки необходимо предусмотреть свободное место
согласно приведенным ниже указаниям.
[1] Установка системы с одним наружным блоком
[2] Установка системы с несколькими наружными блоками
[3] Вид сверху
[4] Вид сбоку
5 Наружный блок
6 Зона обслуживания (спереди)
7 Зона обслуживания (сзади)
8 Место прокладки трубопровода для воды
Необходимо предусмотреть достаточно места, чтобы
можно было снять лицевую панель.
9 Вентилируемое пространство над зоной ()
наружного блока.
Расстояние приведено в <мм>
8. Осмотр, перемещение и распаковка
блока
8.1. Осмотр
Сразу же после доставки следует тщательно осмотреть упаковку
и о любом замеченном повреждении немедленно сообщить
представителю организации, осуществившей доставку.
8.2. Перемещение
При перемещении блока необходимо иметь ввиду следующее.
1. С блоком необходимо обращаться осторожно.
Не переворачивайте блок во избежание повреждения
компрессора.
2. Заранее наметьте путь переноски блока.
3. Во избежание повреждения блока в ходе установки подни-
майте и переносите его, пользуясь (ткаными) грузо-
подъемными стропами и прокладками.
4. Поднимая блок, желательно лебедкой, закрепите его
на 2-х
стропах длиной не менее 4 м.
5. Во избежание повреждения корпуса блока подложите под
стропы прокладки или ветошь.
6. При выполнении монтажных работ следует использовать
только стандартные принадлежности и детали, входящие
вкомплект поставки.
780
96
51
390
95
19
107
60
550
20
10
270
43
69
71
1000
78
466
60
38
ПРИМЕЧАНИЕ
Свободное пространство спереди, сзади и по бокам
выделяется аналогично установке системы с одним
блоком.
900
350
20
300
350
900 500
20
500
20 20
20
100
550
780
1000
9
9
88
9
7 7
6 6
6
9
7
8
5
8
390
[4]
[3]
[1] [2]
5
55
