![Daikin RWEYQ20T7Y1B [14/68] Общая информация](/img/pdf.png)
Daikin RWEYQ20T7Y1B [14/68] Общая информация

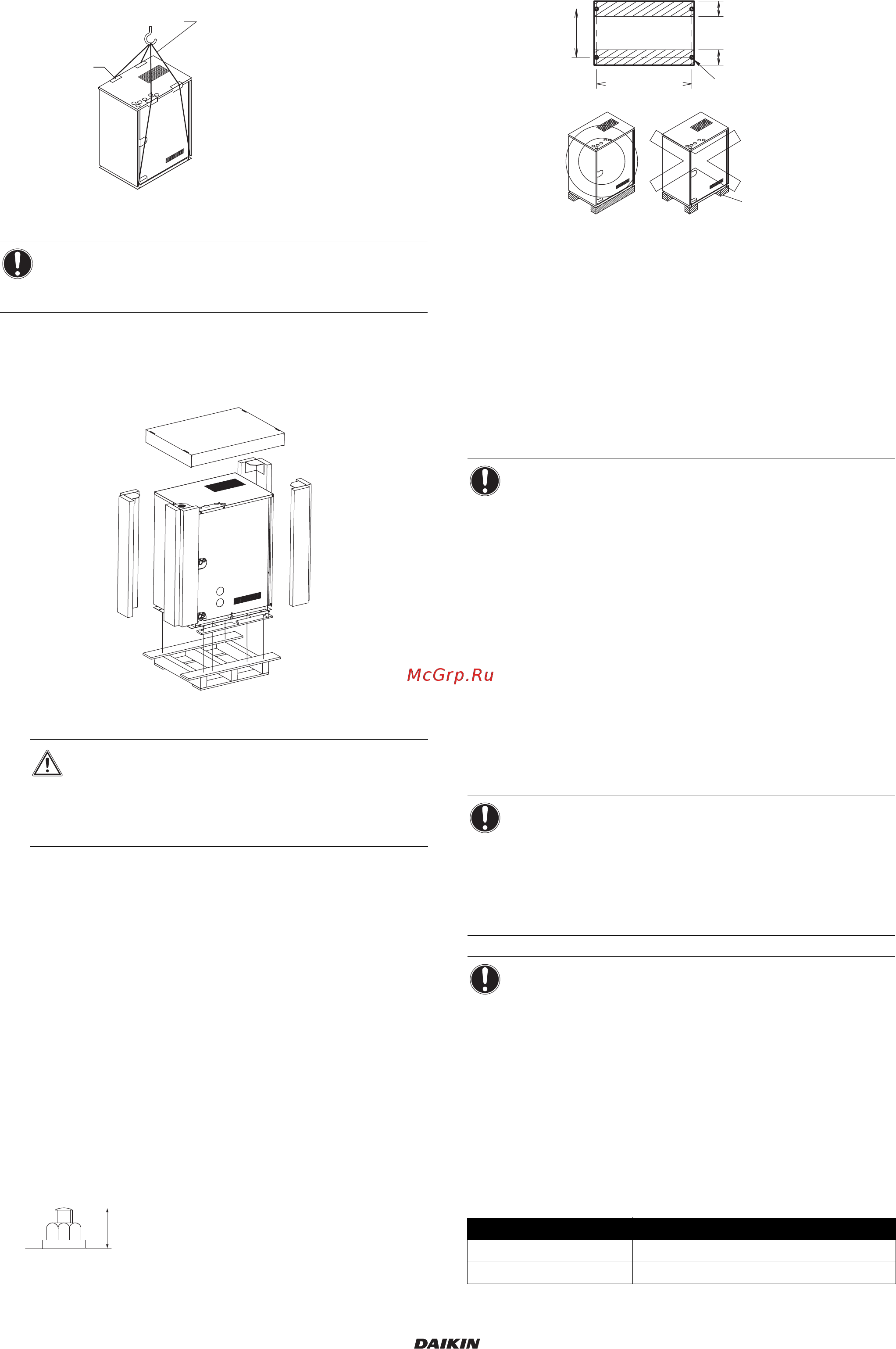

![Daikin RWEYQ20T7Y1B [14/68] Общая информация](/views2/1768206/page14/bge.png)
Инструкция по монтажу иэксплуатации
10
RWEYQ8+10T7Y1B
Система кондиционирования VRV-W IV
4P347465-3A – 2013.04
1 Прокладки или ветошь
2 Стропа
8.3. Распаковка
Снимите упаковку с блока:
Удаляя термоусадочную пленку с помощью резака, будьте
аккуратны, чтобы не повредить блок.
1 Удалите 4 винта, которыми блок прикреплен к палете.
2 Проверьте наличие всех принадлежностей, перечисленных
на странице 6.
8.4. Установка блока
Обеспечьте надлежащий дренаж в зоне установки аппарата,
обустроив дренажные канавки вокруг основания или под-
ключив дренажное оборудование.
Проверьте, чтобы основание, на которое устанавливается
блок, было достаточно прочным – это позволит избежать
излишних шумов и вибрации.
Закрепите блок анкерными болтами на основании.
(Воспользуйтесь четырьмя анкерными болтами типа M12
сгайками и шайбами, которые имеются
в свободной
продаже).
Вставьте анкерные болты на 20 мм.
Закрепите 4 анкерных болта.
Опорой блоку служит зона, размеры которой превышают
заштрихованную область.
1 Передняя сторона
2 Отверстие для анкерного болта
(отверстия Ø17 в 4-х углах)
3 Не допускается установка блока на основание,
служащее блоку опорой лишь в 4-х угловых точках.
9. Размеры труб и допустимая длина
трубопроводов
9.1. Общая информация
9.2. Выбор материала трубопроводов
Допустимое загрязнение внутренних поверхностей труб
(втом числе промышленными маслами): ≤30 мг/10 м.
Степень твердости: используйте трубы, степень твердости
которых соотносится с их диаметром, как показано
втаблице ниже.
ПРИМЕЧАНИЕ
Пользуйтесь стропами шириной не более 20 мм,
способными выдержать вес блока.
ОСТОРОЖНО!
Разорвите и выбросьте полиэтиленовые
упаковочные мешки, чтобы дети с ними не играли.
Игра детей с полиэтиленовыми мешками чревата
летальным исходом в результате удушения.
1
2
20
ПРИМЕЧАНИЕ
При использовании хладагента R410A необходимо
поддерживать чистоту, сухость и герметичность
системы.
Чистота и сухость: необходимо исключить возмож-
ность проникновения в систему посторонних
веществ и примесей (в том числе минеральных
масел и влаги).
Герметичность: хладагент R410A не содержит
хлора, не разрушает озоновый слой и не снижает
защищенность земли от ультрафиолета. Присутст-
вие R410A в атмосфере может
вызывать слабый
парниковый эффект. Вот почему необходимо
следить за герметичностью системы.
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны отвечать требованиям действующего законо-
дательства и быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
ПРИМЕЧАНИЕ
Монтаж должен производиться лицензированным
монтажником; материалы и способы монтажа должны
соответствовать требованиям действующих местных и
международных нормативов.
В странах Европы применяются нормативы, установ-
ленные стандартом EN 378.
Ø трубы (мм) Степень твердости материала труб
≤15,9 O (отпущенный)
≥19,1 1/2H (средней твердости)
1
2
3
744
400
8080
