RWEYQ8+10T7Y1B
Система кондиционирования VRV-W IV
4P347465-3A – 2013.04
Инструкция по монтажу иэксплуатации
5

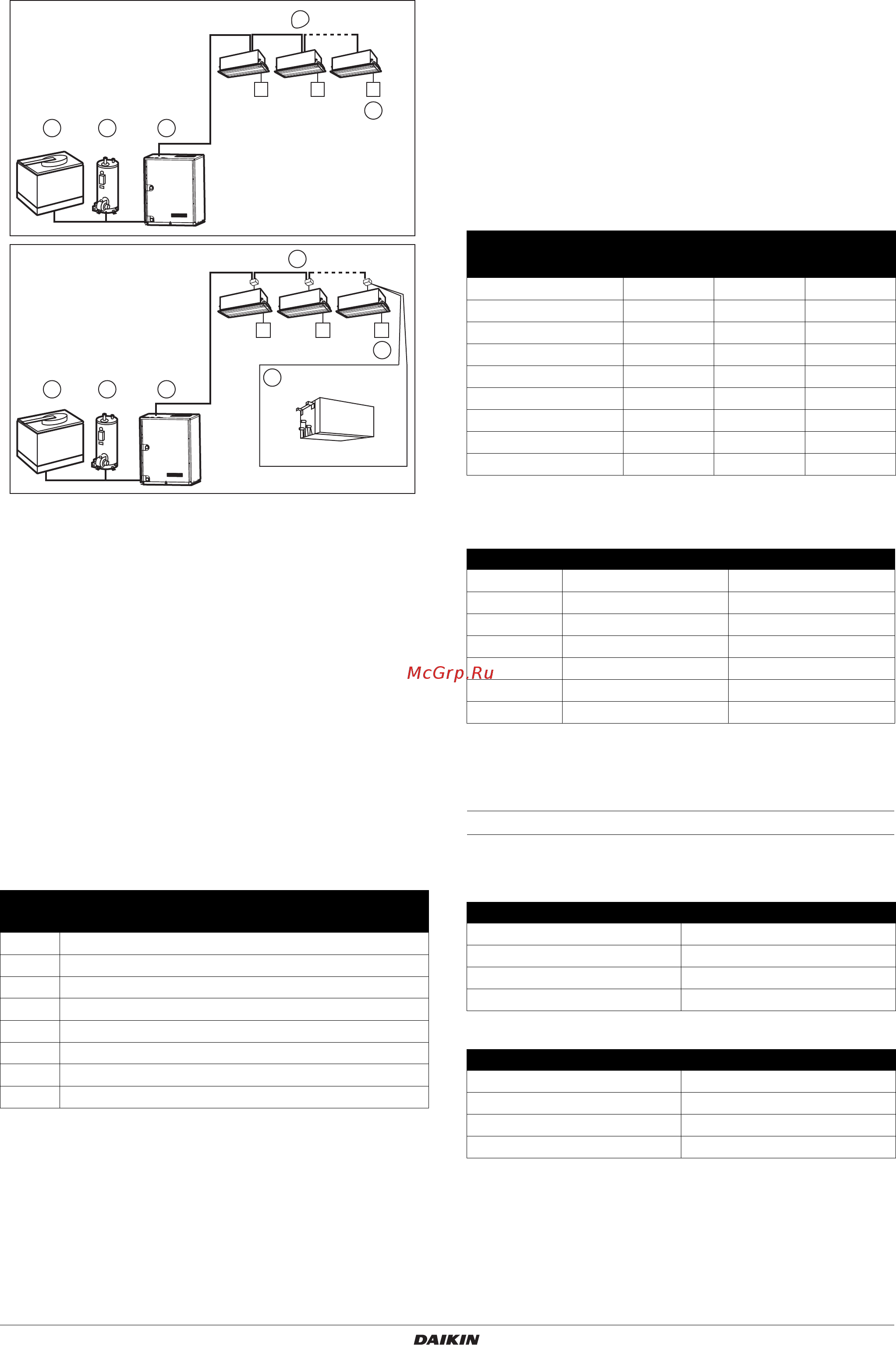

A Система с тепловым насосом:
Возможна работа как на обогрев, так и на охлаждение.
B Система с регенерацией тепла:
Возможна работа как на обогрев, так и на охлаждение,
а также одновременно и на обогрев, и на охлаждение.
1 Закрытая охлаждающая башня
2 Водонагреватель
3 Блок VRV IV с водяным охлаждением
4 Внутренний блок VRV DX
5 Интерфейс пользователя:
Выделенный, в
зависимости от типа внутреннего
блока.
6 Блок BS:
Обязателен для каждого внутреннего блока, если
режим работы задается пользователем.
3.3. Технические и электрические характеристики
Полный список характеристик смотрите в Engineering Data Book.
3.4. Идентификация модели
Наименование модели: RW E Y Q 10 T7 Y1 B
3.5. Комбинации и дополнительное оборудование
Внутренние блоки можно устанавливать, исходя из приведенных
ниже диапазонных значений.
Всегда используйте соответствующие внутренние блоки,
совместимые с хладагентом R410A.
Информация о совместимости конкретных моделей
внутренних блоков с хладагентом R410A приводится
в каталогах продукции.
Пределы мощности внутренних блоков
Общая мощность внутренних блоков должна находиться
в пределах указанного диапазона. Коэффициент подсоеди-
нения (CR): 50%≤CR≤130%
В приведенной далее таблице
указаны стандартные сочета-
ния модулей наружной установки в составе многоблочных
систем.
3.5.1 Дополнительное оборудование
Для установки вышеперечисленных наружных блоков
необходимо следующее дополнительное оборудование.
Комплект для разветвления трубопровода хладагента
Комплект должен предназначаться для данной системы.
Система (двухтрубная) с тепловым насосом
Система (трехтрубная) с тепловым насосом
Код
Описание
RWEYQ10T7Y1B
RW Наружный блок сплит-системы с водяным охлаждением
E Система с тепловым насосом
Y Система с регенерацией тепла
Q Хладагент R410A
10 Индекс производительности
T7 Серия VRV IV
Y1 Электропитание: 3N~, 380~415 В, 50 Гц
B Комплектация для Европы
1 2 3
1 2 3
4
5
4
5
6
A
B
Наружный блок
50%
минимальный
CR
100%
номинальный
CR
130%
максимальный
CR
RWEYQ8 100 200 260
RWEYQ10 125 250 325
RWEYQ16 200 400 520
RWEYQ18 225 450 585
RWEYQ20 250 500 650
RWEYQ24 300 600 780
RWEYQ26 325 650 845
RWEYQ28 350 700 910
RWEYQ30 375 750 975
8 л.с. 10 л.с.
RWEYQ16 2 0
RWEYQ18 1 1
RWEYQ20 0 2
RWEYQ24 3 0
RWEYQ26 2 1
RWEYQ28 1 2
RWEYQ30 0 3
Рефнет-коллектор Рефнет-тройник
KHRQ22M29H KHRQ22M20TA
KHRQ22M29H KHRQ22M29T9
KHRQ22M64H KHRQ22M64T
KHRQ22M75H KHRQ22M75T
Рефнет-коллектор Рефнет-тройник
— KHRQ23M20T
KHRQ23M29H KHRQ23M29T9
KHRQ23M64H KHRQ23M64T
KHRQ23M75H KHRQ23M75T
