RWEYQ8+10T7Y1B
Система кондиционирования VRV-W IV
4P347465-3A – 2013.04
Инструкция по монтажу иэксплуатации
27

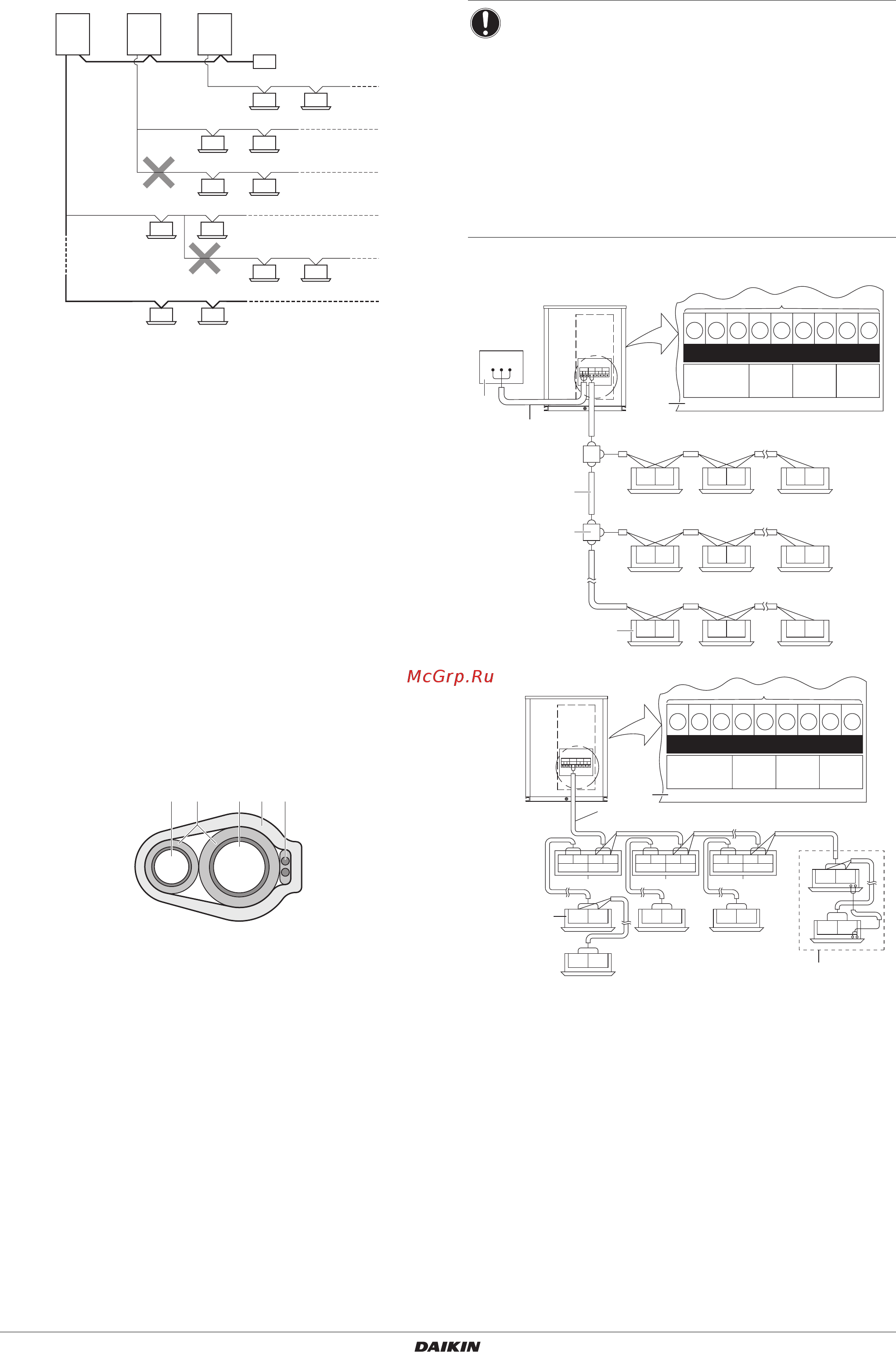

1 Наружный блок
2 Внутренний блок
3 Главная линия
4 Линия ответвления 1
5 Линия ответвления 2
6 Линия ответвления 3
7 Повторное ответвление после ответвления не
допускается
8 Центральный интерфейс пользователя (и т.д.)
A Электропроводка управления между наружными и
внутренними блоками
B Электропроводка управления между наружными
блоками
Ни в коем случае не подавайте электропитание на контакты
электропроводки управления. Это может привести
кполомке всей системы.
Ни в коем случае не подключайте 400 В к клеммной колодке
электропроводки управления. Это приведет к поломке всей
системы.
- Проводка, идущая из внутренних блоков, должна быть
подключена к клеммам F1/F2 (внутренний-наружный)
платы наружного блока.
- После
монтажа проводов управления внутри блока
обмотайте их вокруг прокладываемых по месту установки
трубопроводов хладагента с помощью отделочной
ленты, как показано на приведенном ниже рисунке.
1 Трубопровод жидкого хладагента
2 Трубопровод газообразного хладагента
3 Изолятор
4 Электропроводка управления (F1/F2)
5 Отделочная лента
Для вышеупомянутой проводки используйте только
виниловые шнуры с экраном от 0,75 до 1,25 мм
2
или двух-
жильные кабели (трехжильные кабели можно использовать
только для интерфейса управления переключением между
режимами "охлаждение/обогрев").
Система с одним наружным блоком
A Система с тепловым насосом
B Система с регенерацией тепла
1 Переключатель режимов "ОХЛАЖДЕНИЕ/ОБОГРЕВ"
2 Печатная плата (A1P)
3 Соблюдайте полярность!
4 Используйте провода в металлической оплетке
(экранированные) (2 провода) (без полярности)
5 Клеммная колодка (приобретается по месту установки)
6 Внутренний блок
7 Ни в коем случае не подсоединяйте провод
электропитания!
8 BS-блок A
9 BS-блок B
10 Последний BS-блок
11 Блок, работающий только на охлаждение
111
A
B
2
2
2
2
2
2
8
5
6
7
7
4
3
12345
ПРИМЕЧАНИЕ
Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но не должны быть проложены
параллельно.
Провода линий управления и электропитания не
должны касаться внутренних трубопроводов во
избежание повреждения проводов из-за высокой
температуры трубопроводов.
Плотно закройте крышку и разместите провода
так, чтобы крышка и другие части не болтались
.
A B C
ABCF1 F1F2 F2 Q1 Q2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
4
5
6
1
2
7
C/H SELECTOR
TO IN/D UNIT
TO OUT/D UNIT TO MULTI UNIT
3
ABCF1 F1F2 F2 Q1 Q2
2
C/H SELECTOR
TO IN/D UNIT
TO OUT/D UNIT TO MULTI UNIT
IN/D OUT/D.BS
F1 F1F2 F2
F1 F2
F1 F2
F1 F2
F1 F2
IN/D OUT/D.BS
F1 F1F2 F2
F1 F2
IN/D OUT/D.BS
F1 F1F2 F2
F1 F2
8
11
9
10
6
4
B
A
7
A1P
A B CF1F2F1F2Q1Q2
A1P
ABCF1F2F1F2Q1Q2
