RZQ71~140C7V1B + RZQ100~140B8W1B
Кондиционеры типа «сплит-система»
4PW40417-1A
Инструкция по монтажу
8
Трубопровод хладагента
Трубопровод хладагента можно смонтировать в четырех
направлениях.

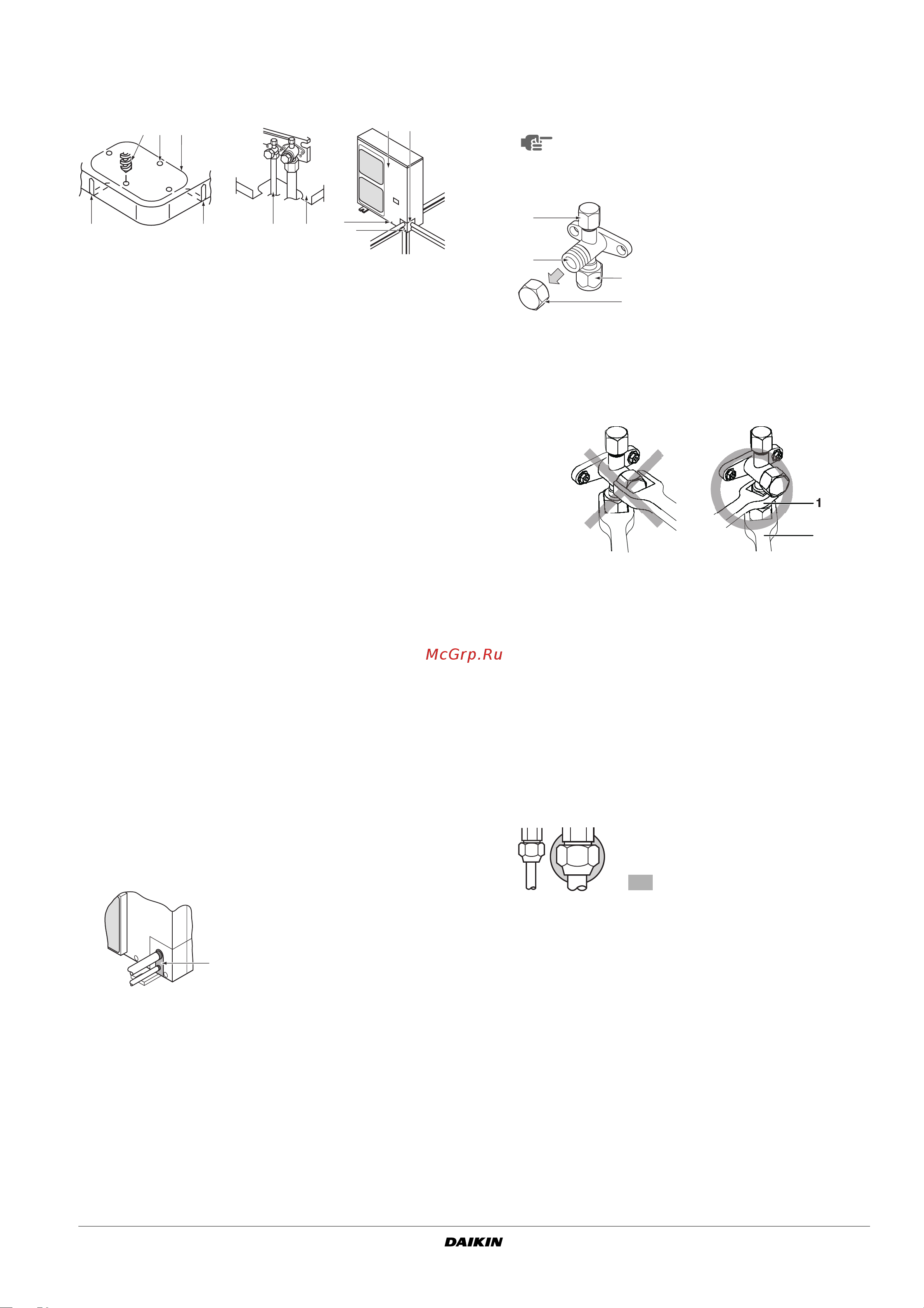

Рисунок - Трубопровод в четырех направлениях
Наличие двух прорезей позволяет выполнить монтаж как
показано на рисунке Трубопровод в четырех направлениях
(для выпиливания прорезей воспользуйтесь ножовкой по
металлу).
Чтобы подключить к блоку соединительный патрубок по
направлению вниз, необходимо открыть выбивное отверстие,
просверлив его в центральной зоне сверлом Ø6 мм. (См.
рисунок "Трубопровод в четырех направлениях".)
Во избежание ржавения после открытия выбивного
отверстия рекомендуется покрыть его края и прилежащие
к ним поверхности защитной краской.
Не допускайте проникновения посторонних
предметов
Загерметизируйте все отверстия, через которые проходят
трубы, шпатлевкой или изоляционным материалом
(приобретается на внутреннем рынке) как показано на рисунке.
Проникнувшие в наружный блок насекомые и мелкие животные
могут вызвать замыкание в электрическом щитке.
Рекомендации по использованию запорного вентиля
Перед отправкой с завода запорные вентили для трубо-
проводов, соединяющих внутренние блоки с наружным,
закрываются.
На этом рисунке показаны части запорного вентиля и
перечислены их названия.
Если для затяжки и ослабления накидных гаек будет
использоваться один только динамометрический ключ,
грани могут деформироваться, поэтому перед использова-
нием динамометрического ключа всегда фиксируйте
запорный вентиль обычным гаечным ключом.
Не одевайте гаечный ключ на крышку вентиля.
Слишком сильное затягивание может вызвать деформацию
внутренней поверхности запорного клапана, что приведет
к утечке газа внутри клапана и, со временем, к разрушению
накидной гайки.
Не прикладывайте усилия к крышке вентиля, это может
привести к утечке хладагента.
При работе в режиме охлаждения при низкой температуре
окружающей среды, а также при работе в других условиях
под низким давлением, используйте силиконовую подушку
или аналогичные средства, чтобы предотвратить
замерзание накидной гайки запорного вентиля в контуре
газообразного хладагента (см. рисунок). Замерзание
накидной гайки может привести к утечке хладагента.
Как использовать запорный вентиль
Используйте шестигранные гаечные ключи шириной 4 мм и
6 мм.
Открытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и повер-
ните ее против часовой стрелки.
2. Поворачивать штангу следует до упора. Вентиль открыт.
1 Сверло
2 Центральная зона выбивного отверстия
3 Выбивное отверстие
4 Прорезь
5 Соединительный патрубок
6 Основание корпуса
7 Передняя панель
8 Панель выхода труб
9 Винт передней панели
10 Винт панели выхода труб
A Вперед
B Назад
C В сторону
D Вниз
1 Шпатлевка или изоляционный
материал (приобретается на
внутреннем рынке)
44
321
78
9
10
A
D
C
B
5 6
1
Не забудьте открыть вентиль при запуске системы.
1 Сервисный порт
2 Запорный вентиль
3 Соединение с трубопроводом
4 Крышка вентиля
1 Гаечный ключ
2 Динамометрический ключ
Силиконовая уплотнительная подушка
(проверьте, чтобы не осталось зазоров)
3
4
1
2
2
