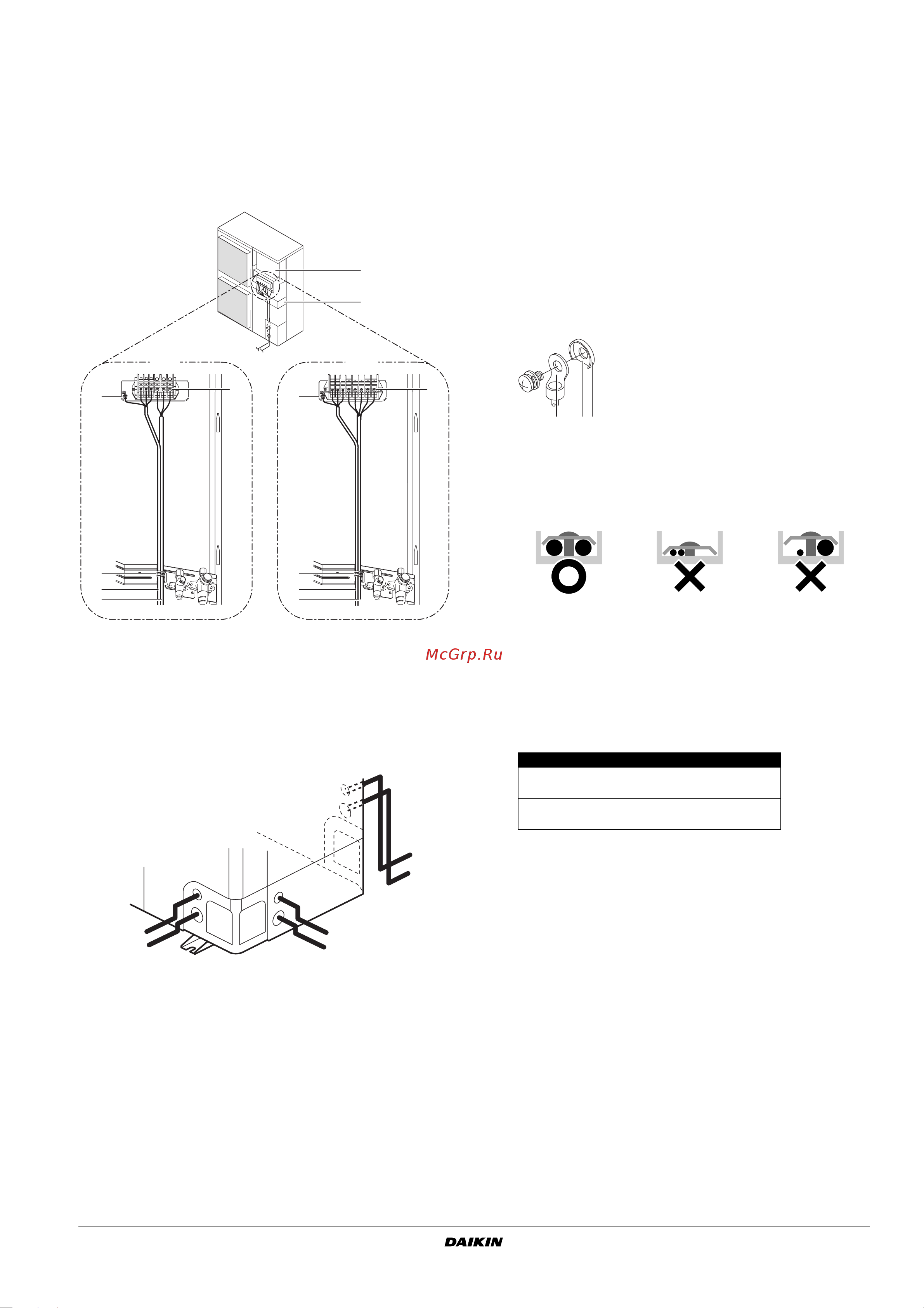

Зафиксируйте проводку в следующем порядке:
1 Закрепите провод заземления на монтажной пластине
запорного вентиля, чтобы провод не скользил.
2 Закрепите провод заземления на монтажной пластине
запорного вентиля еще раз вместе с электропроводкой и
проводкой, соединяющей блоки.
■ Уложите электропроводку так, чтобы во время электро-
монтажных работ передняя крышка не поднималась, и
надежно закрепите переднюю крышку.
■ При выводе кабелей из блока применяется защитная
втулка (PG-вставка), которая вставляется в выбивное
отверстие. (Смотрите рисунок 7)
Если не используется кабелепровод, защитите проводку
виниловыми трубками — они не позволят краям выбивного
отверстия порезать кабели.
■ При электрических работах следует руководствоваться
электрической схемой.
■ Укладывайте кабели так, чтобы крышку можно было
плотно закрыть.
Меры предосторожности при подключении блоков
к линиям электропитания и проведении межблочных
электрических соединений
■ Для подключения к клеммной колодке силового электро-
питания используйте круглую обжимную клемму. Если по
каким-либо неустранимым причинам использование такой
клеммы не представляется возможным, соблюдайте
следующие меры предосторожности.
- Не подключайте к одной клемме кабели разных
сечений. (Ненадежный контакт может привести
сильному нагреву места подключения или даже пожару.)
- При подключении кабелей одинакового сечения
следуйте приведенной ниже схеме.
■ Для затяжки винтов клемм выбирайте правильную
отвертку.
Слишком маленькая отвертка может повредить головку
винта и не обеспечит нужной затяжки.
■ Чрезмерная затяжка винтов клемм может повредить
винты.
■ Моменты затяжки винтов клемм смотрите в приведенной
ниже таблице.
■ Подключение внутренних блоков и другого оборудования
производится в соответствии с прилагаемыми к ним
инструкциями по монтажу.
■ В линии электропитания следует предусмотреть пред-
охранитель утечки на землю и плавкий предохранитель.
(Смотрите рисунок 9)
■ При проведении электромонтажных работ всегда
используйте проводку указанных номиналов, выполняйте
соединения до конца и фиксируйте провода так, чтобы
клеммы не были подвержены воздействию внешних сил.
1 Электрический щиток
2 Монтажная пластина запорного вентиля
3 Земля
4 Обхватная петля
5 Проводка между блоками
6 Проводка силового электропитания и заземления
1 Проводка силового электропитания и заземления
2 Проводка между блоками
1 Провод
2 Втулка
3 Гайка
4 Рама
5 Рукав
A Внутренняя часть
B Наружная часть
3
3
4
5
6
2
1
3
3
4
5
6
V1
W1
1
2
1
2
1
2
Момент затяжки (Н•м)
M4 (X1M) 1,2~1,8
M4 (EARTH) 1,2~1,4
M5 (X1M) 2,0~3,0
M5 (EARTH) 2,4~2,9
I Сплит-система
II Двойная система
III Тройная система
IV Сдвоенная двойная
M Главный
S Подчиненный
1 Предохранитель утечки на землю
2 Плавкий предохранитель
3 Пульт дистанционного управления
123
1 Круговая обжимная клемма
2 Секция выреза
3 Чашеобразная шайба
