Инструкция по монтажу
5
RZQ71~140C7V1B + RZQ100~140B8W1B
Кондиционеры типа «сплит-система»
4PW40417-1A

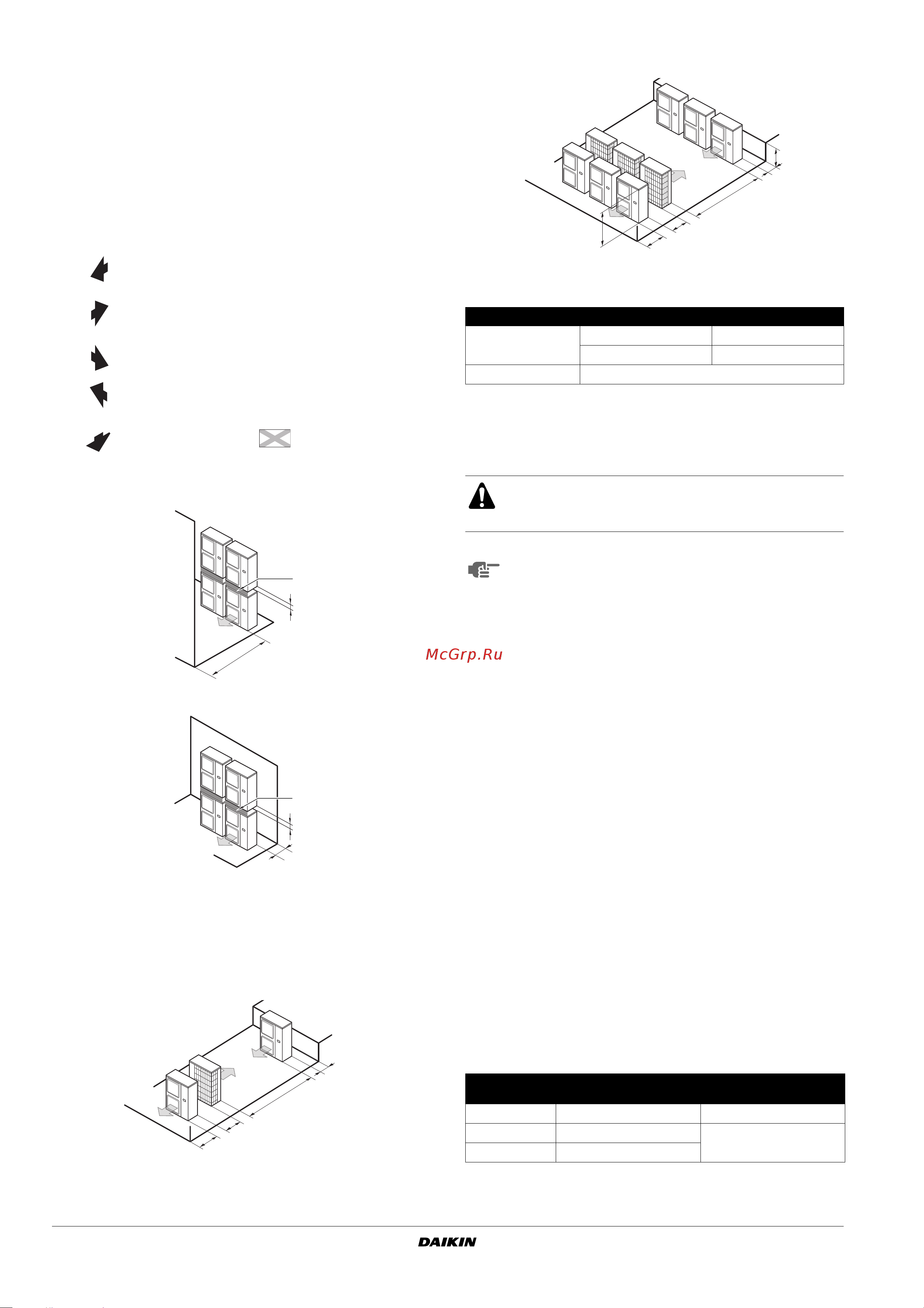

Свободное пространство, необходимое
для обслуживания и монтажа
Приведенные здесь цифры указывают размеры моделей класса
71-100-125-140. В скобках приведены размеры моделей класса
100-125-140 (единица измерения: мм).
(См. «Предварительные операции перед монтажом» на
странице 4)
Внимание!
(A) Если блоки не устанавливаются друг на друга (Смотрите
рисунок 1)
(B) Если блоки устанавливаются друг на друга
1. При наличии препятствия напротив воздуховывода.
2. При наличии препятствия напротив воздухозаборника.
Не устанавливайте блоки друг на друга.
Расстояние не менее 100 мм требуется для проводки дренаж-
ного трубопровода верхнего блока. Уплотните зазор А, чтобы
выбрасываемый из блока воздух не мог снова попасть в него.
(С) При установке блоков рядами (например, на крыше здания)
1. В случае установки в один ряд.
2. В случае установки нескольких (двух и более) блоков в ряды
параллельно друг другу.
В приводимой ниже таблице указаны соотношения размеров H,
A и L.
Размеры труб и допустимая длина
трубопроводов
Выбор материала трубопровода
■ Материал труб: медь, подвергнутая фосфорнокислой
антиокислительной обработке для хладагента.
■ Степень твердости: используйте трубы, степень твердости
которых соотносится с их диаметром как показано
в таблице ниже.
■ То лщина труб в контуре хладагента должна соответство-
вать местным и общегосударственным нормативам.
Минимальная толщина труб под хладагент R410A
определяется по приведенной ниже таблице.
O = отпущенный
1/2H = средней твердости
Препятствие со
стороны забора
воздуха
✓
Имеется препятствие
Препятствие со
стороны выброса
воздуха
1
В таких случаях
закройте низ
монтажной рамы во
избежание повторного
всасывания
выброшенного воздуха
Препятствие с левой
стороны
Препятствие с правой
стороны
2
В таких случаях можно
установить только два
блока.
Препятствие с верхней
стороны
Такая ситуация
недопустима
≥
1000
100
A
≥200
(300)
100
A
≥
500
(1000)
≥100
(200)
≥
1000
(2000)
≥50
(100)
L A
L≤H
0<L≤1/2H 150 (250)
1/2H<L 200 (300)
H<L Установка блоков невозможна
Все работы по прокладке трубопроводов должны
производиться квалифицированным специалистом
с учетом местных и государственных нормативов.
Лицам, выполняющим работы по прокладке труб:
■ После окончания монтажа труб и вакуумирования
системы не забудьте открыть запорный вентиль
(запуск системы с закрытым вентилем может
привести к поломке компрессора).
■ Выпускать хладагент в атмосферу запрещено.
Сливайте хладагент в соответствии с дейст-
вующим законодательством, регулирующим слив
и утилизацию фреонсодержащих веществ.
■ Не пользуйтесь флюсом при пайке трубопроводов
хладагента.
Для пайки используйте присадочный метал на
основе фосфорной меди (BCuP), для которого не
нужен флюс
(использование хлористых флюсов может вы-
звать ржавение труб, а если в них содержатся
фтористые соединения, может произойти раз-
рушение смазочных составляющих хладагента,
что негативно повлияет на весь трубопровод).
Ø трубы
Степень твердости
материала трубы
Минимальная толщина
t (мм)
6,4 / 9,5 / 12,7 O 0,80
15,9 O
1,00
19,1 1/2H
≥
1000
(1500)
≥400
(
600
)
≥
2000
(3000)
A
H
L
