Инструкция по монтажу
15
RZQ71~140C7V1B + RZQ100~140B8W1B
Кондиционеры типа «сплит-система»
4PW40417-1A
Характеристики стандартных элементов
электрических соединений
Tолько для RZQ71~140C7: Оборудование соответствует EN/
IEC 61000-3-12
(1)
.

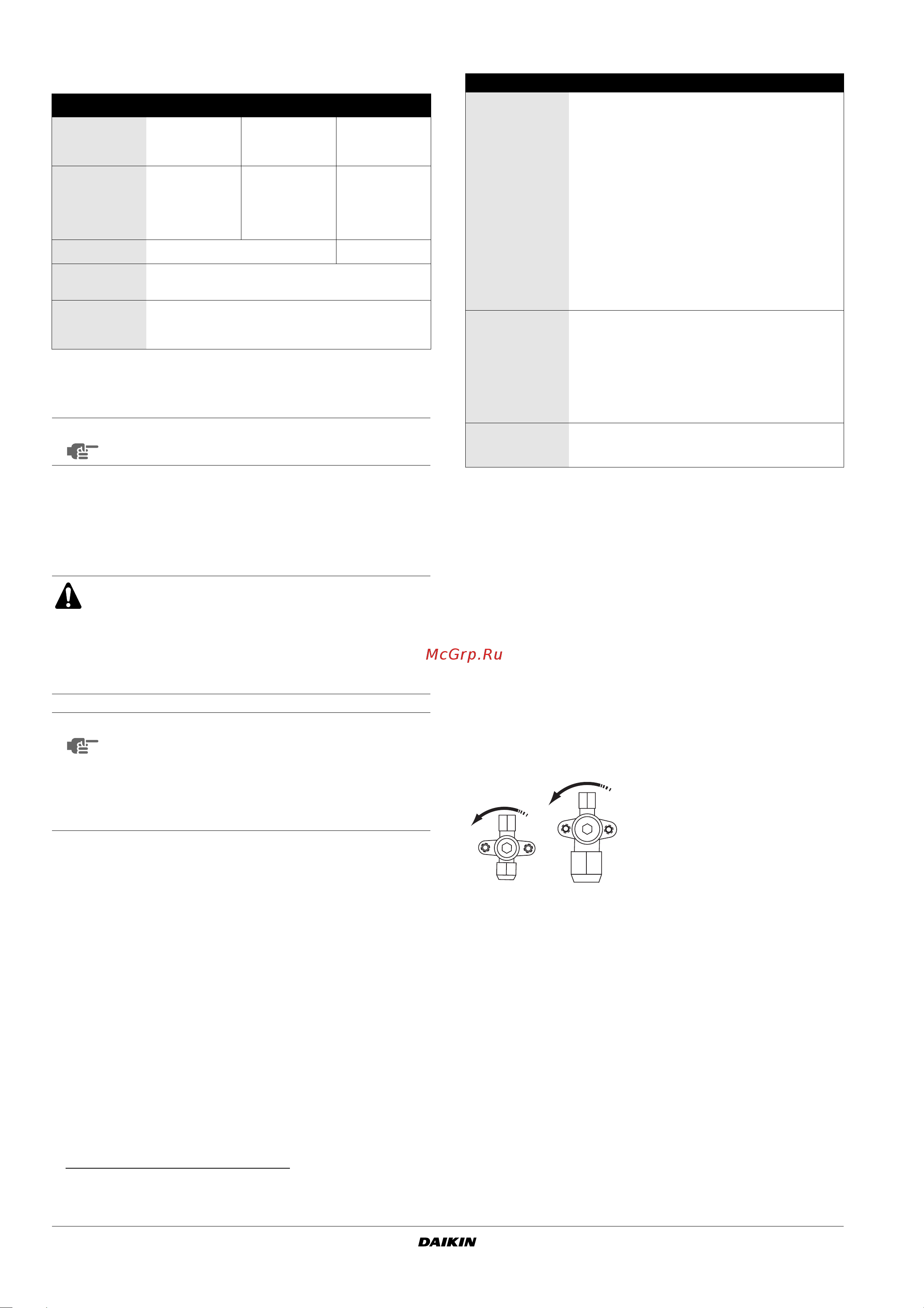

Пробный запуск
Что необходимо проверить перед запуском
■ Обязательно произведите пробный запуск.
■ Полностью откройте запорные клапаны в трубопроводах
жидкого и газообразного хладагента. Запуск блока
с закрытыми запорными клапанами приведет к поломке
компрессора.
■ Первый пробный запуск установки должен осуществляться
в режиме охлаждения.
■ Во время пробного запуска не оставляйте блок без
присмотра с открытой передней панелью.
Пробный запуск
1 Для защиты компрессора обязательно включите питание
не менее чем за 6 часов перед запуском системы.
2 Убедитесь в том, что запорные клапаны в трубопроводах
жидкого и газообразного хладагента открыты.
3 Перед запуском не забудьте закрыть переднюю панель —
в противном случае возможно поражение электрическим
током.
4 Обязательно установите блок в режим работы на
охлаждение.
5 Нажмите кнопку диагностики/проверочного режима на
пульте дистанционного управления 4 раза (2 раза в случае
беспроводного пульта дистанционного управления) для
перехода в режим тестирования.
6 В течение 10 секунд нажмите кнопку «ВКЛ/ВЫКЛ», чтобы
начать пробный запуск. Проверьте рабочее состояние
примерно через 6 минут. После откачки воздуха с помощью
вакуумного насоса давление хладагента может не
подняться сразу даже при открытом запорном клапане.
Дело в том, что трубопровод хладагента внутреннего блока
перекрывается находящимися внутри электрическими
клапанами. Это не создаст проблем во время обычной
эксплуатации.
RZQ71V1 RZQ100~140V1 RZQ100~140W1
Минимальный
ток в цепи
(МТЦ)
(a)
(a) Указаны максимальные значения (точные значения смотрите в
электрических характеристиках комбинаций с внутренними блоками).
17,7 28,2 17,7
Рекомендуемые
плавки
предохранители,
устанавли-
ваемые на месте
20 А 32 А20 А
Тип кабеля
(b)
(b) Только для изолированных трубопроводов; если трубы не
изолированы, применяется тип H07RN-F.
H05VV-U3G H05VV-U5G
Сечение
Сечение кабеля должно отвечать местным и
государственным нормам.
Тип кабеля,
соединяющего
блоки
H05VV-U4G2.5
ПРИМЕЧАНИЕ
Предохранитель утечки на землю должен быть
высокоскоростного типа на 30 мА (<0,1 с).
(1) Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам, генерируемым
оборудованием, подключенным к низковольтным системам общего
пользования, со входным током >16 A и ≤75 A на фазу.
ПРЕДУПРЕЖДЕНИЕ
К деталям, находящимся под напряжением, можно
легко случайно прикоснуться.
При проведении монтажа и работ по техническому
обслуживанию не оставляйте блок без присмотра со
снятой сервисной панелью.
ПРИМЕЧАНИЕ
Обратите внимание на то, что в течение первого
пускового периода потребляемая мощность может
быть выше указанной на паспортной табличке
блока. Это явление вызвано тем, что компрессору
необходимо поработать в течение 50 часов,
прежде чем его работа станет ровной, а
энергопотребление — стабильным.
Проверьте следующее:
Электро-
проводка
Проводка,
соединяющая
блоки между
собой
Провод
заземления
■ Соответствует ли проводка электрической
схеме?
Проверьте, не осталось ли пропущенных
соединений, нет ли потерянных или пере-
вернутых фаз.
■ Правильно ли заземлен блок?
■ Правильно ли подсоединена последователь-
ная проводка между блоками?
■ Надежно ли затянуты все винты крепления
проводки?
■ Составляет ли сопротивление изоляции не
менее 1 MΩ?
- Для измерения изоляции воспользуйтесь
мегомметром на 500 В.
- Не используйте мегомметр в цепях
низкого напряжения.
Трубопровод
хладагента
■ Соответствуют ли размеры труб указанным
номиналам?
■ Надежно ли закреплен на трубах изоляцион-
ный материал?
Изолированы ли трубопроводы и жидкого, и
газообразного хладагента?
■ Открыты ли запорные клапаны в трубопро-
водах жидкого и газообразного хладагента?
Дополнительное
количество
хладагента
■ Записали ли вы дополнительный объем хлад-
агента и длину трубопровода хладагента?
Направление открытия
A Трубопровод жидкого
хладагента
B Трубопровод газообразного
хладагента
Снимите крышку и поверните
против часовой стрелки
торцевым гаечным ключом
до упора
A
B
Содержание
- Инструкция по монтажу 1
