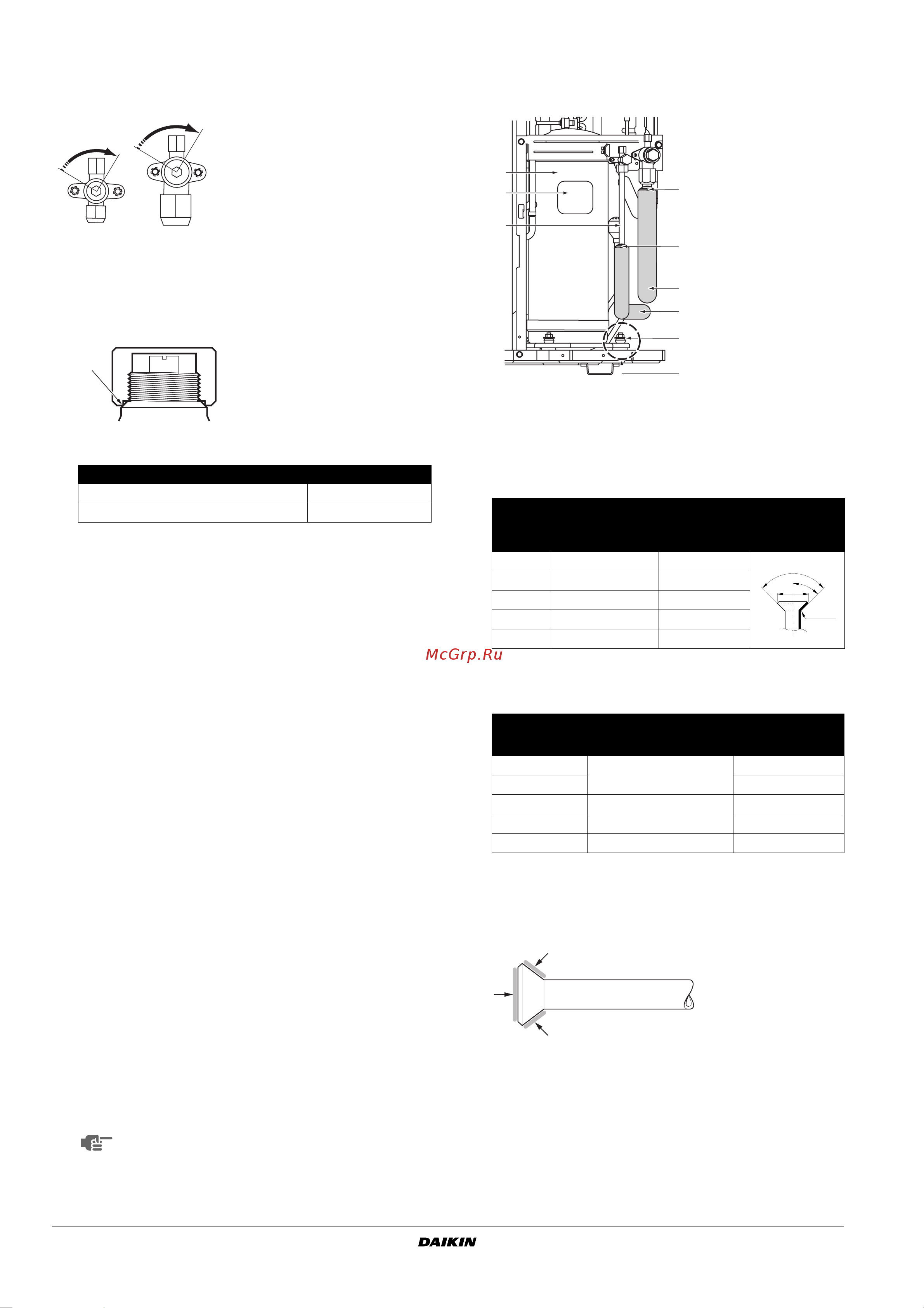

Инструкция по монтажу
9
RZQ71~140C7V1B + RZQ100~140B8W1B
Кондиционеры типа «сплит-система»
4PW40417-1A
■ Закрытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и повер-
ните ее по часовой стрелке.
2. Поворачивать штангу следует до упора. Вентиль закрыт.
Рекомендации по использованию крышки вентиля
■ В месте, указанном стрелкой, крышка обеспечивает
герметичное соединение.
См. рисунок.
Следите за тем, чтобы не повредить ее.
■ По окончании работы с вентилем обязательно затяните
крышку.
■ После затяжки крышки проверьте, чтобы не было утечки
хладагента.
Рекомендации по использованию сервисного порта
■ Используйте гибкий заправочный шланг с толкателем и
клапаном, чтобы была возможность извлечь хладагент,
оставшийся в шланге.
■ По окончании работы установите крышку клапана на место
и затяните ее.
Момент затяжки: 11,5~13,9 Н•м
Рекомендации по соединению трубопроводов и по
поводу изоляции
■ Проследите за тем, чтобы ответвления труб внутренних и
наружного блоков не соприкасались с защитной крышкой
клеммой колодки компрессора.
В случае выявления возможности контакта этой крышки
с изоляцией трубопровода жидкого хладагента измените
высоту как показано на рисунке ниже. Также проследите за
тем, чтобы трубопроводы не касались болтов и внешних
панелей компрессора.
■ Если наружный блок установлен выше внутреннего блока,
то возможно следующее:
Вода, конденсируемая на запорном вентиле, может стекать
во внутренний блок. Чтобы этого не произошло, запорный
вентиль необходимо теплоизолировать.
■ Если температура воздуха превышает 30°C, а относитель-
ная влажность выше 80%, толщина изоляционного
материала должна быть не менее 20 мм — тогда на поверх-
ности изоляционного материала конденсат скапливаться
не будет.
■ Не забудьте изолировать трубопроводы жидкого и газо-
образного хладагента, а также их ответвления.
(максимальная температура, до которой может нагреться
трубопровод газообразного хладагента, составляет около
120°C; используйте изоляционный материал, рассчитанный
на эту температуру).
Рекомендации по работе с соединениями
с накидными гайками
■ Размеры и моменты затяжки для развальцовки труб см.
в приведенной ниже таблице. (Слишком сильная затяжка
приведет к поломке раструба.)
В отсутствие динамометрического ключа помните о том,
что сопротивление при затяжке можно внезапно возрасти.
Не затягивайте гайки далее указанных углов.
■ До затяжки накидных гаек нанесите на развальцовку
(внутри и снаружи) масло, используемое в контуре хлад-
агента, а затем перед затяжкой наживите гайку рукой на 3-
4 оборота.
Эфирное или полиэфирное масло наносится сюда.
■ После окончания монтажных работ проверьте трубные
соединения на герметичность с помощью азота или
аналогичных веществ.
Направление закрытия
A Трубопровод жидкого
хладагента
B Трубопровод газообразного
хладагента
Момент затяжки
Трубопровод жидкого хладагента 13,5~16,5 Н•м
Трубопровод газообразного хладагента 22,5~27,5 Н•м
На открытых трубах может скапливаться кон-
денсат, а прикосновение к ним может привести
к ожогам.
A
B
Сечение
труб
Момент затяжки
накидной гайки
Размеры A
развальцо-
ванного торца
трубы (мм)
Форма
развальцовки
Ø6,4 14,2~17,2 Н•м 8,7~9,1
Ø9,5 32,7~39,9 Н•м 12,8~13,2
Ø12,7 49,5~60,3 Н•м 16,2~16,6
Ø15,9 61,8~75,4 Н•м 19,3~19,7
Ø19,1 97,2~118,6 Н•м 23,6~24,0
Сечение труб
Угол дальнейшей
затяжки
Рекомендуемая
длина рычага
инструмента
Ø6,4
60°~90°
150 мм
Ø9,5 200 мм
Ø12,7
30°~60°
250 мм
Ø15,9 300 мм
Ø19,1 20°~35° 450 мм
2
1
3
5
5
A
4
4
6
1 Компрессор
2 Защитная крышка
клеммной колодки
3 Трубопроводы
наружного и
внутренних блоков
4 Закупорка и т.п.
5 Изоляционный
материал
6 Болты
A Будьте осторожны
с соединениями
труб, болтов и
внешней панели
R=0.4~0.8
45°
±2
90°
±2
A
