![Русич Т-30 ВОМ 4x4 [29/96] Органы управления трактора](/views2/1772568/page29/bg1d.png)
29
2.3.
Органы управления трактора
ВНИМАНИЕ!
Перед эксплуатацией трактора необходимо хорошо выучить расположение и назначение ор-
ганов управления и приборов трактора
2.3.1. Орган управления двигателем
Орган управления двигателя состоит из ручки управления подачей топлива, педали управления
подачей топлива и других деталей и узлов, см. рис.2-4 «орган управления двигателей». При управ-
лении переместите ручку назад для увеличения расхода топлива, затем поверните вперед для
уменьшения расхода топлива. Нажим на педали управления передачей топлива увеличивает рас-
ход топлива, возврат педали управления передачей топлива уменьшает расход топлива. Водитель
управляет скоростью вращения двигателя путем управления подачей топлива

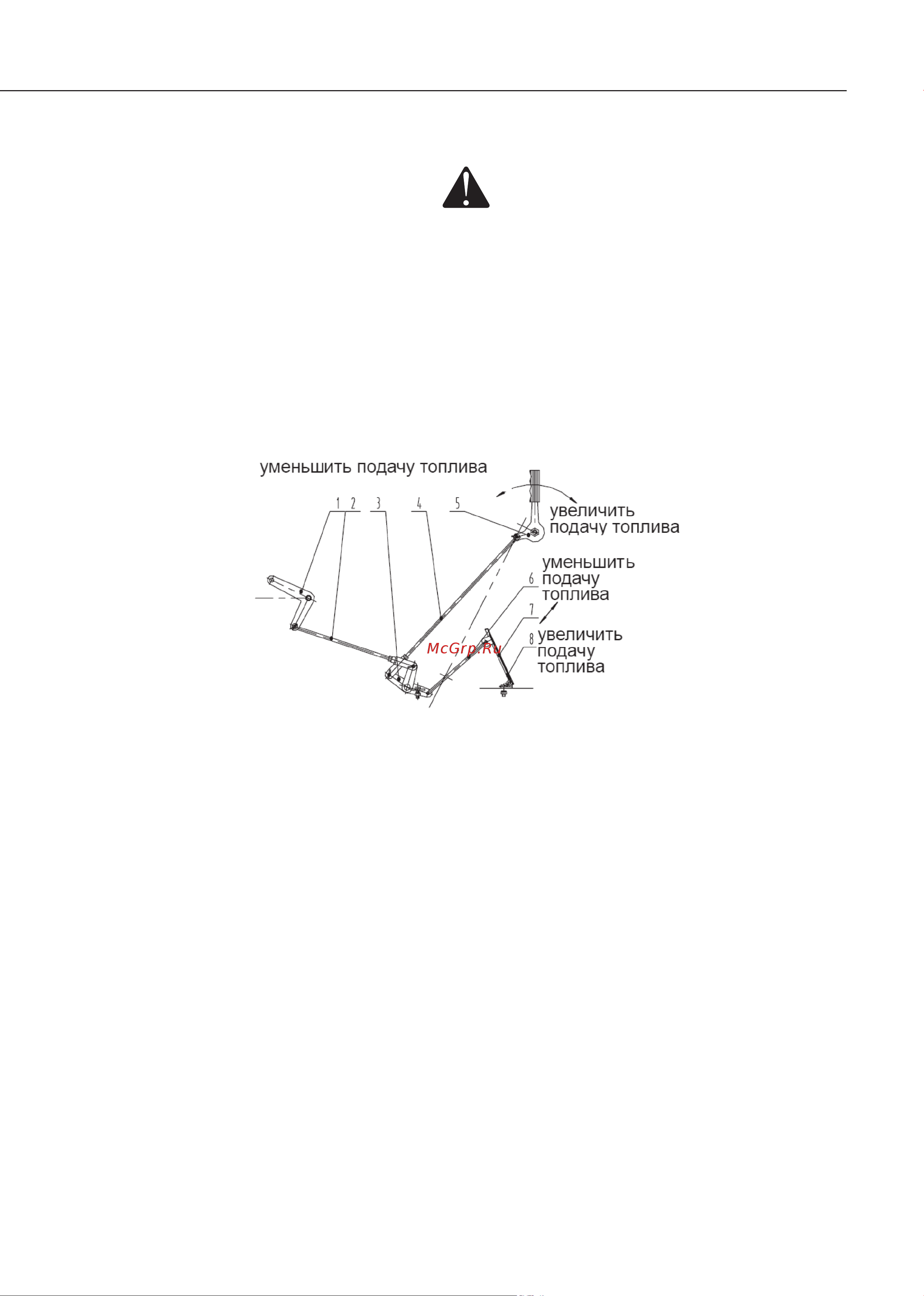

Рис.2.4. Орган управления двигателей.
1. Коромысла подачи топлива; 5. Рукоятка;
2. Регулировочная тяга; 6. Толкатель педали управления подачей топлива;
3. Вал педали управления подачей топлива; 7. Педаль управления подачей топлива;
4. Ручка управления подачей топлива; 8. Крутящая пружина
