Русич Т-30 ВОМ [77/96] Акумулятор
![Русич Т-30 ВОМ [77/96] Акумулятор](/views2/1772568/page77/bg4d.png)
77

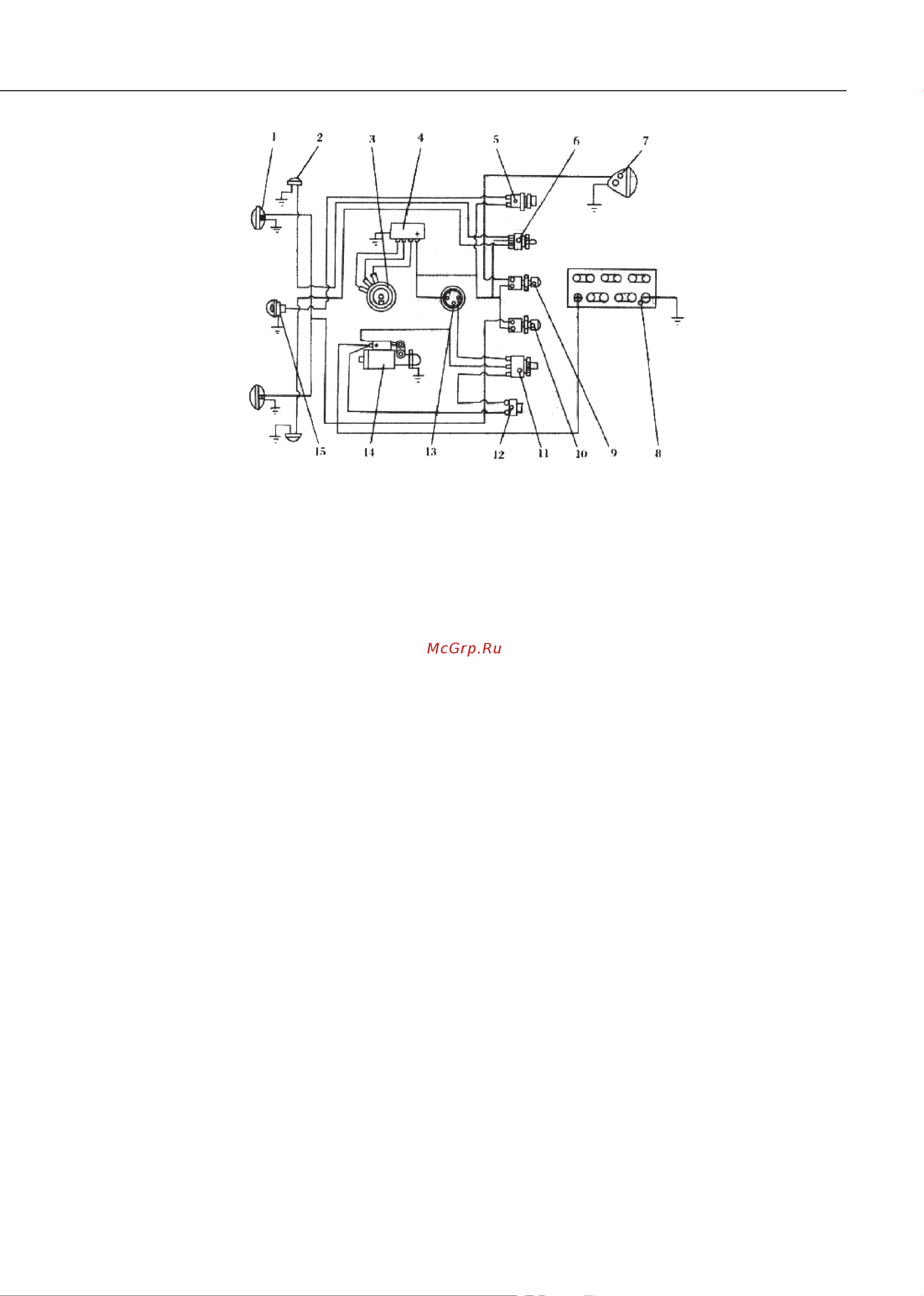

Рис. 3.40. Схема электрического оборудования трактора с электрозапуском.
1. Фары
2. Сигнал поворота
3. Генератор
4. Регулятор
5. Кнопка сигнала
6. Переключатель сигнала поворота
7. Задние габариты
8. Аккумулятор
9. Переключатель задних габаритов
10. Переключатель фар
11. Кнопка запуска
12. Ограничитель тока
13. Амперметр
14. Пусковой двигатель
15. Сигнал.
3.5.2. Акумулятор
ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ.
1. УБЕДИТЕСЬ, ЧТО АККУМУЛЯТОР НАДЕЖНО ЗАКРЕПЛЕН.
2. УДАЛИТЕ ПЫЛЬ И ГРЯЗЬ С АККУМУЛЯТОРА.
Проверьте наличие трещин и подтеков электролита. Используйте ткань, пропитанную нашатыр-
ным спиртом, для очистки аккумулятора.
3. СЛЕДИТЕ, ЧТОБЫ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ НА ПРОБКАХ АККУМУЛЯТОРА БЫЛИ
ЧИСТЫМИ.
4. ПОСЛЕ 5-7 ДНЕЙ РАБОТЫ ЛЕТОМ И 10-15 ДНЕЙ РАБОТЫ ЗИМОЙ ПРОВЕРЯЙТЕ УРОВЕНЬ
ЭЛЕКТРОЛИТА.
Для проверки НЕ используйте металлический щуп. Следите, чтобы уровень электролита был на
10-15 см выше разделительных стенок, если уровень меньше, добавьте дистиллированную воду.
Зимой после запуска двигателя добавьте воды при зарядке аккумулятора во избежание резкого
смешивания воды и электролита, что может привести к замерзанию.
5. НИКОГДА НЕ РАЗРЯЖАЙТЕ АККУМУЛЯТОР НА ВЫСОКИХ ОБОРОТАХ СТАРТЕРА ДЛИТЕЛЬ-
НОЕ ВРЕМЯ ВО ИЗБЕЖАНИЕ СОКРАЩЕНИЯ СРОКА СЛУЖБЫ АККУМУЛЯТОРА.
Разрядка на высоких оборотах стартера должна быть не более 5 сек с интервалами не менее 1
мин. Если двигатель не запустился три раза подряд, определите причину во избежание сильной
разрядки и сокращения емкости.
