Русич Т-30 ВОМ [30/96] Педаль сцепления

2.3.2. Педаль сцепления

Педаль сцепления указана в рис. 2.5. При нажиме водителем на педаль, муфта сцепления отсое-

диняется, при отпускании педали муфта сцепления находится в соединенном состоянии. Назна-

чение муфты сцепления:

1. Отсоединение двигателя от приводного устройства в случае, когда трактор переключает пе-

редачи или останавливается;

2. Соединение двигателя с приводным устройством в случае, когда трактор трогается с места;

обеспечивается плавное трогание с места;

3. Когда в процессе работы трактор встречает увеличенное сопротивление, муфта сцепления

может буксовать из-за перегрузки с целью защиты деталей от повреждения.

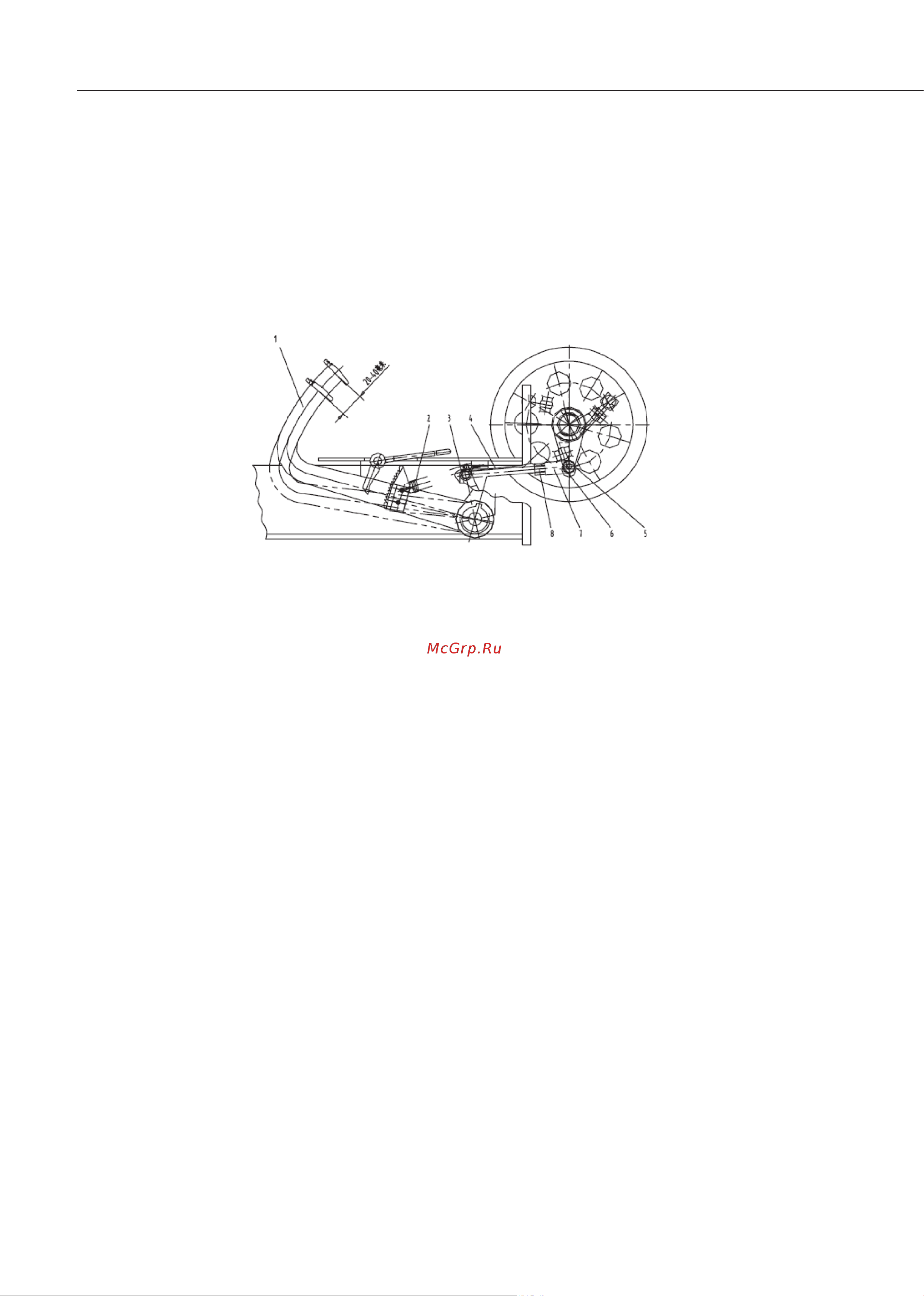

Рис.2.5. Сцепления.

1. Педаль сцепления; 5. Вал с зубьями;

2. Возвратная пружина; 6. Шплинт;

3. Коромысло сцепления; 7. Соединительная вилка;

4. Ручка выключения-включения; 8. Гайка.
