61

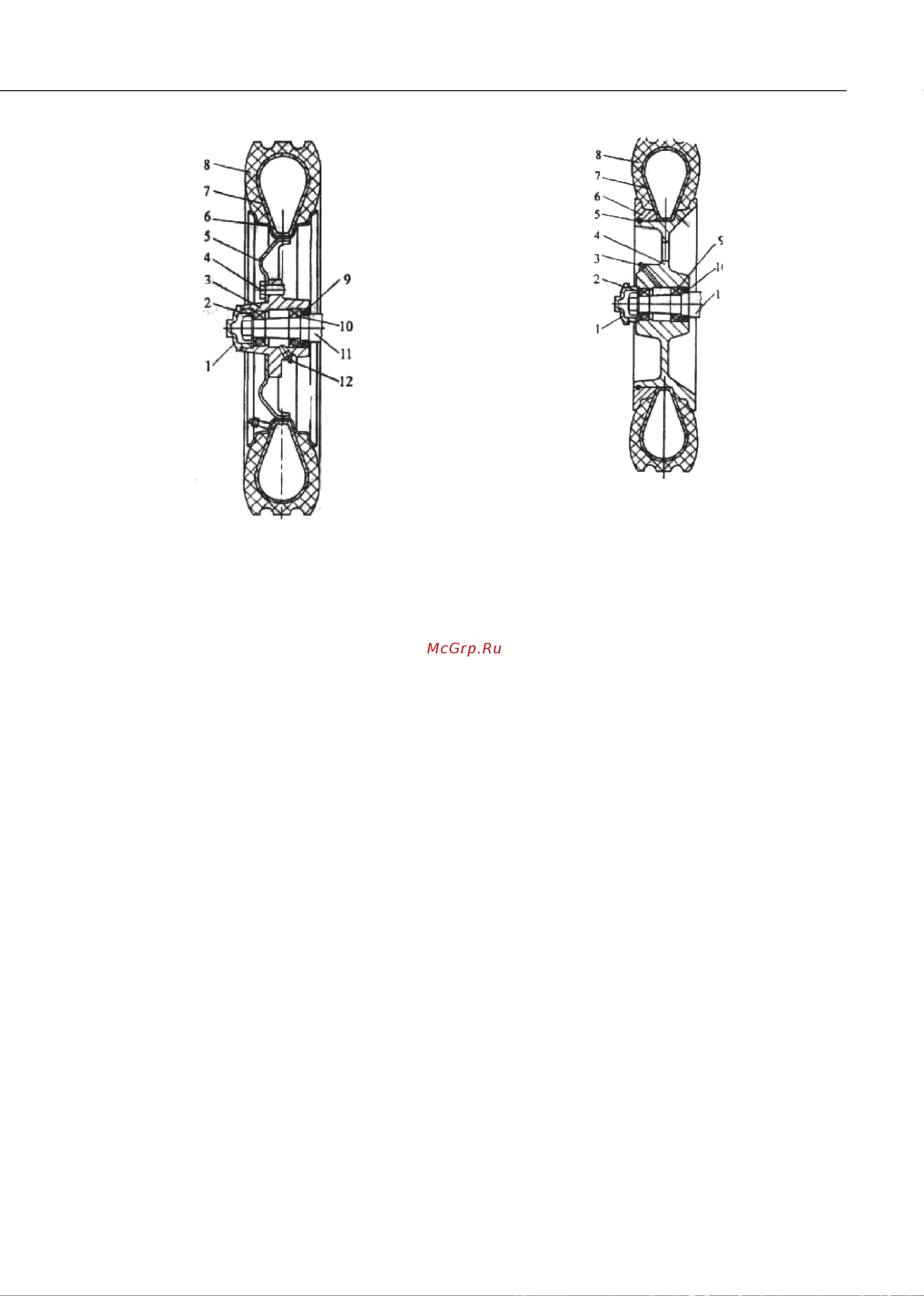

Рис. 3.23. Переднее колесо с цельным ободом.
1. Блок переднего колеса
2. Подшипник
3. Ступица переднего колеса
4. Болт
5. Диск
6. Обод
7. Камера
8. Шина
9. Подшипник
10. Масляный сальник
11. Поворотный кулак
12. Масляное отверстие.
Рис. 3.24. Переднее колесо с разборным ободом.
1. Крышка подшипника
2. Подшипник
3. Масляное отверстие
4. Блок переднего колеса
5. Кольцо замочное
6. Кольцо бортовое
7. Камера
8. Шина
9. Подшипник
10. Масляный сальник
11. Поворотный кулак.
3.2.6. Заднее колесо
Заднее колесо трактора серии
РУСИЧ
состоит из шины, обода, ступицы и балласта (опция)
(рис. 2.5.). Шины имеют
елочный профиль. размеры 9.50 - 20/9.50 - 24. Давление воздуха 0,08-0,12
МПа при работе в полевых условиях и 0,15 МПа при движении по дороге.
ПРИМЕЧАНИЕ:
Давление
воздуха
должно
соответствовать
требованиям
выше,
а
максимальное
давление
не
должно превышать 0.2 МПа.
Перед затягиванием болтов, гаек на ведущем колесе и съемном балласте, сначала спустите воз-
дух. Чтобы улучшить тяговые характеристики балласт должен быть установлен на обоих колесах
для улучшения сцепления (рис. 3.25.).
