72
ПРИМЕЧАНИЕ:
Предохранительное давление отрегулировано при производстве. Регулировка пользователем не
допустима. При необходимости используйте специальный тестирующий стенд для регулировки.

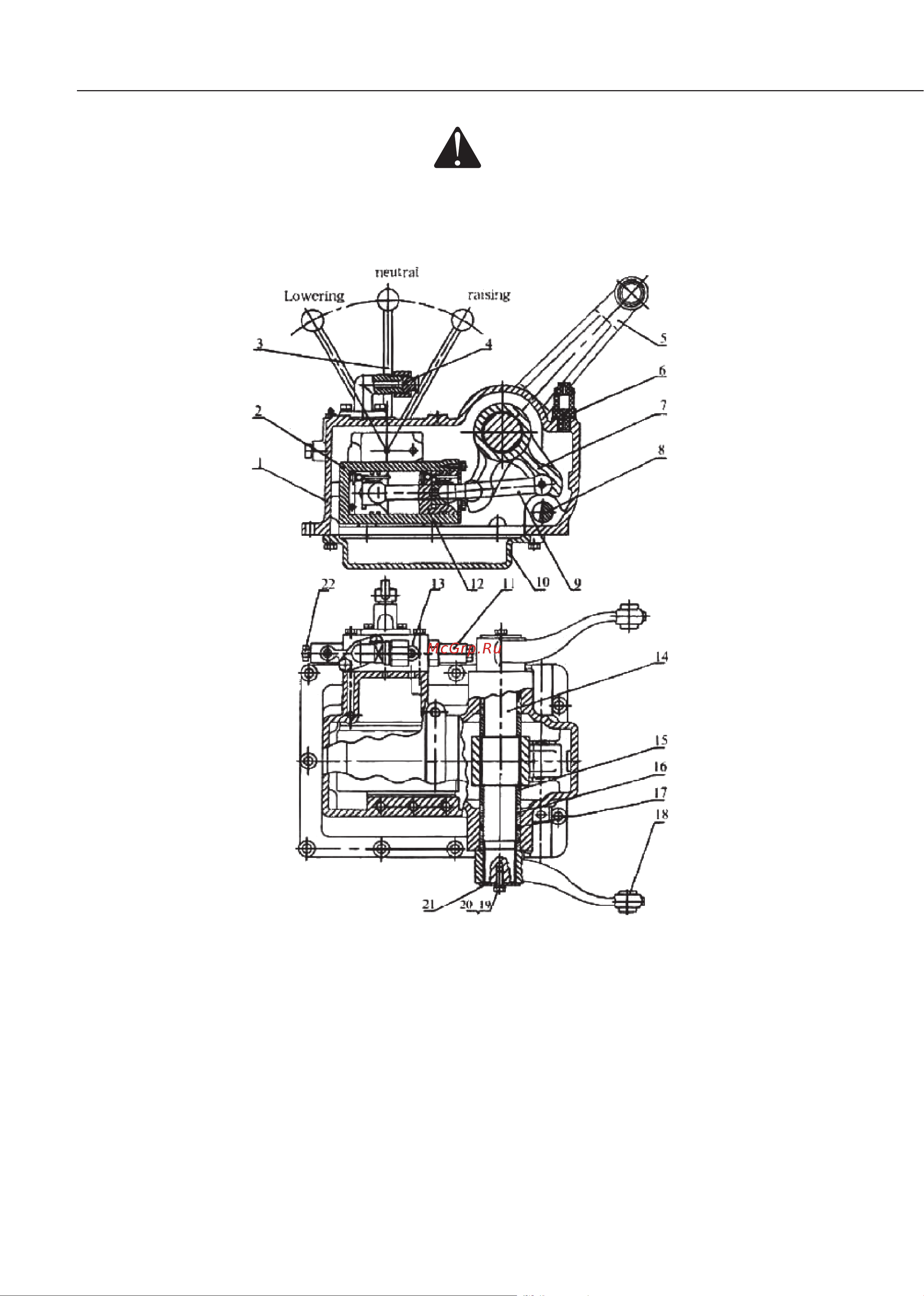

Рис. 3.35. Подъемник.
1. Корпус подъемника
2. Цилиндр
3. Рычаг управления
4. Винт гидравлического вала отбора мощности
5. Подъемный рычаг
6. Вентиляционная пробка
7. Внутренний подъемный рычаг
8. Рукоять стопорного вала
9. Шток поршня
10. Поддон
11. Предохранительный клапан
12. Поршень
13. Распределитель
14. Подъемный вал
15. Прокладка
16. Втулка
17. Уплотнительное кольцо
18. Сферический шарнир подъемного рычага
19. Болт
20. Шайба
21. Стопорная пластина
22. Болт обратного клапана.
