Когда направляющий распределитель переключен в положение опускания, обратный масляный

канал цилиндра открыт. Масло в цилиндре выдавливается в масляный бачок весом орудия через

обратный канал С и орудие опускается. Масло из насоса поступает в масляный бачок через на-

правляющий распределитель и обратный канал А.

Когда направляющий распределитель переключен в положение подъема из нейтрального поло-

жения, обратный масляный канал цилиндра А закрыт. Входной масляный канал В открыт. Масло

из насоса поступает в цилиндр через направляющий распределитель и входной масляный канал

В и толкает поршень для подъема орудия.

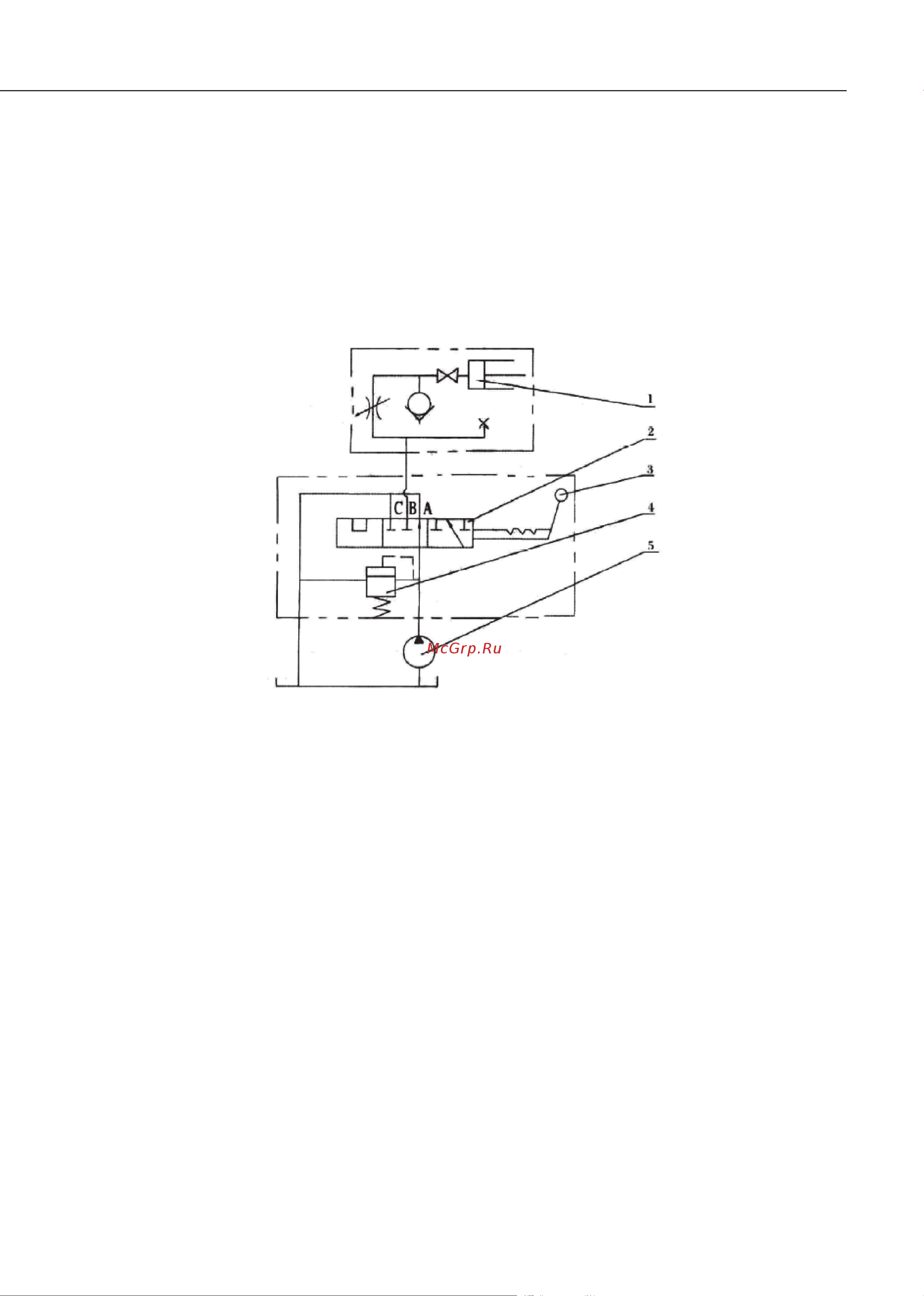

Рис. 3.34. Принцип работы подъемника

1. Цилиндр

2. Рычаг управления

3. Направляющий распределитель

4. Предохранительный клапан

5. Шестеренчатый насос

2. РЕГУЛИРОВКА ПОДЪЕМНИКА

Подъемник оснащен распределителем, предохранительным клапаном, цилиндром, внутренним

рычагом, подъемным валом, подъемным рычагом, рычагом управления и т.д. (см. рис. 3.35.). Вну-

тренняя камера используется в качестве гидравлического масляного бачка.

1. Установка и регулировка подъемного рычага

Подъемный вал 14 соединен с внутренним рычагом 7 при помощи спиральной пружины. Один

зубец шлица приводится в движение на подъемном вале и на внутреннем рычаге (рис. 3.35.).

Риска «0» стоит на подъемном вале 14 и подъемным рычаге 5. При установке, соедините ри-

ски. После установки поднимите подъемный рычаг в крайнее высшее положение и поднимите

вверх стопорный рычаг 1, чтобы зафиксировать подъемный рычаг.

2. Предохранительный клапан

Предохранительный клапан 11 установлен на распределителе для ограничения предельного

давления гидравлической системы. Когда давление системы превышает 16-16,5 МПа,

шарик предохранительного клапана выдавливается и открывает поток масла в масляный

бачок (рис. 3.35).
