73
3. Поршень.
Чтобы обеспечить безопасную и надежную работу подъемника, на поршне установлены тол-
катель и шарик. Когда поршень достигает крайнего положения, толкатель соприкасается с
пластиной и выталкивает шарик из канала клапана, затем поступает масло и останавливает
работу поршня, вследствие чего сельскохозяйственное орудие поднимается. Когда орудие
опускается, масло в цилиндре под действием тяжести орудия выдавливается по трубкам. Если
клапан управления находится в нейтральном положении, масло в масляном цилиндре нахо-
дится в статическом состоянии и орудие удерживается на определенном уровне.
4. Выход гидравлики
Когда гидравлическая система необходима для использования других орудий, открутите винт
6 (см. рис. 3.36.) и присоедините выходную масляную трубку. Отрегулируйте регулировоч-
ный болт, чтобы установить обратный клапан в положение, показанное на рис. Переключите
рычаг подъемника, чтобы привести в движение гидравлический вал отбора мощности. После
использования отключите выходную линию от обратного клапана и затяните регулировочный
болт.

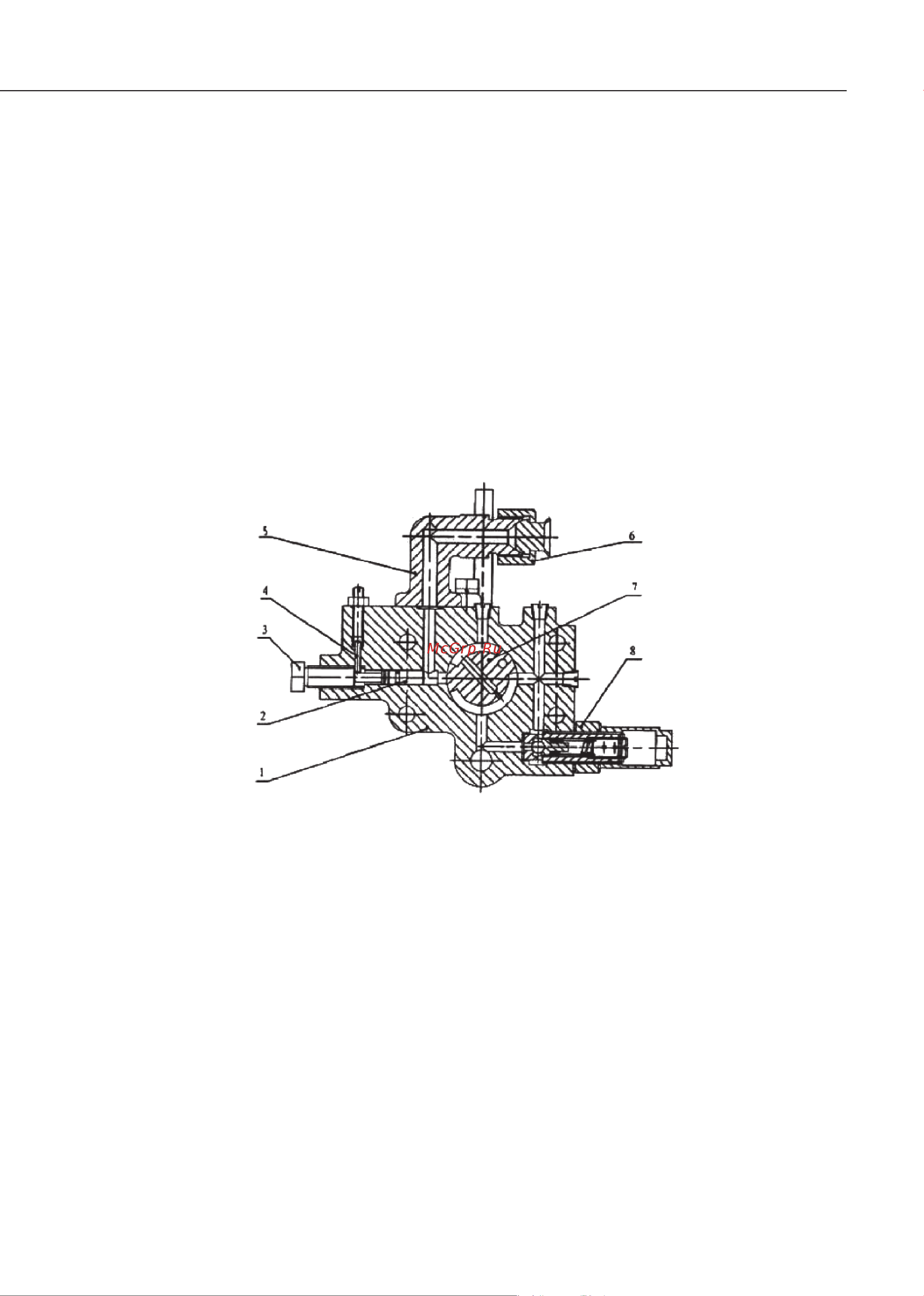

Рис. 3.36. Распределитель и выход гидравлической мощности.
1. Распределитель
2. Обратный клапан
3. Регулировочный болт обратного клапана
4. Ограничительный штифт
5. Соединитель гидравлического выхода
6. Соединительная гайка гидравлического выхода
7. Контрольный клапан
8. Предохранительный клапан.
3.3.3. Сцепное устройство
Сцепное устройство (рис. 3.37.) установлено на тракторе в задней части и представляет собой
трехточечное прицепное устройство. Оно состоит из нижнего шарнира 3, верхнего шарнира 9,
подъемного шарнира 7 и т.д. Прицеп используется для прикрепления к трактору сельскохозяй-
ственных орудий и присоединения гидравлики для выполнения различных сельскохозяйствен-
ных работ.
Длина верхнего, подъемного шарнира и предохранительной цепи может быть отрегулирована.
Способ регулировки смотрите в разделе 2 «Эксплуатация трактора». Следует обратить внимание,
что качество работы орудия, и рабочие характеристики зависят от качества регулировки. Пра-
вильная регулировка должна выполняться в процессе эксплуатации.
