43

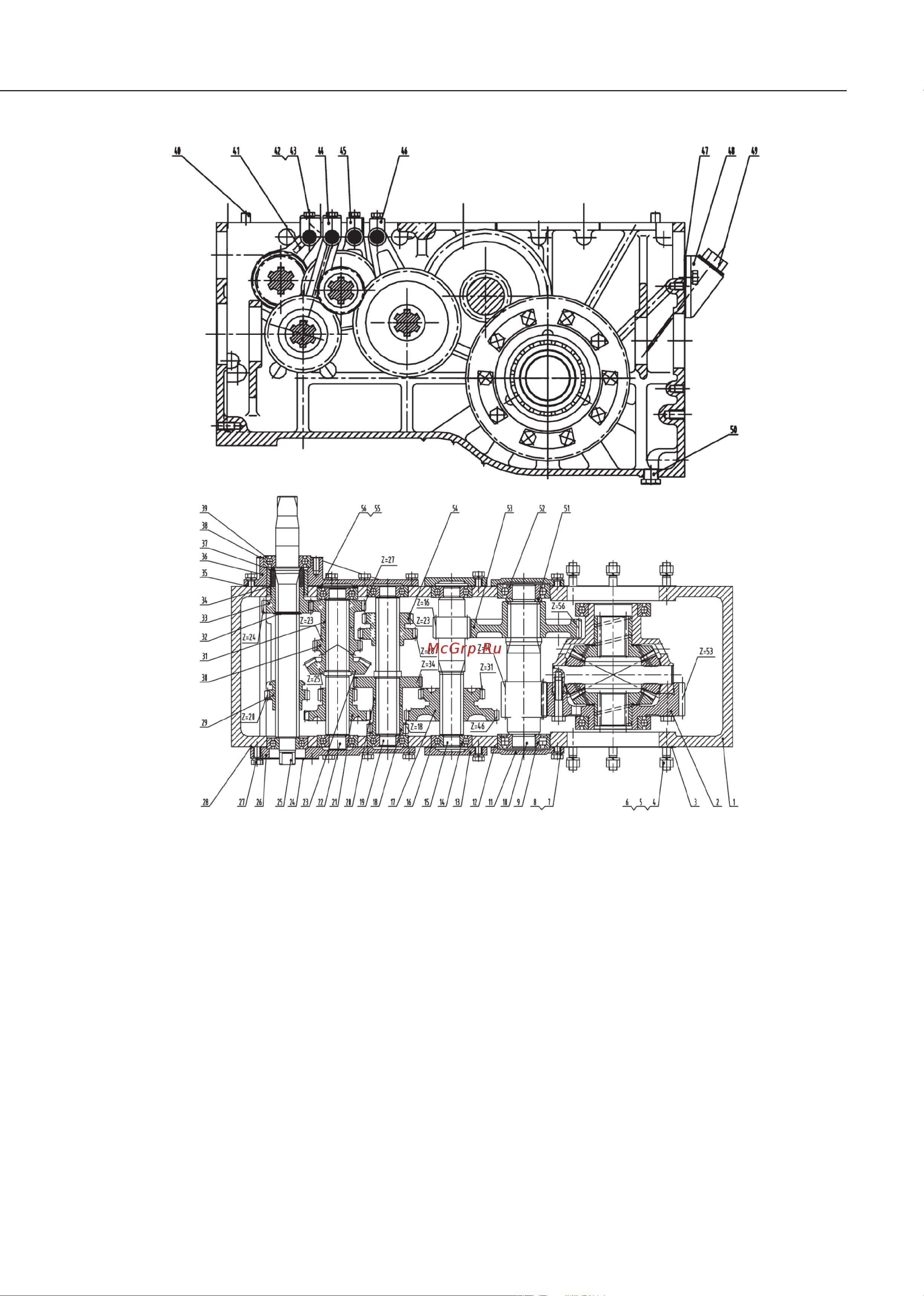

Рис.3.7. Коробка передач (4+1) ×2с отбором мощности, оснащенная шестеренчатым насосом.
1. Корпус коробки передач;
2. Дифференциал в сборе;
3. Прокладка полуоси;
4. Болт am12-m12x35;
5. Шайба 12;
6. Гайка m12;
7. Болт m10x25;
8. Шайба 10;
9. Подшипник ncf307v;
10. Вал ведущей шестерни конеч-
ной передачи;
11. Крышка оси 5;
12. Прокладка крышки оси 5;
13. Крышка оси 4;
14. Подшипник 6305;
15. Вал ведущей шестерни цен-
трального привода;
16. Прокладка крышки оси 4;
17. Шестерня скольжения повышен-
ной, пониженной передач;
18. Ведомая шестерня передачи iv;
19. Ось 3;
20. Ведомая шестерня передачи i;
21. Шестерня скольжения передачи
i;
22. Ось 2;
23. Большая коническая шестерня;
24. Прокладка боковой крышки оси
1;
25. Ось 1;
26. Левая торцевая крышка;
27. Болт m10x30;
28. Прокладка левой торцевой
крышки;
29. Ведущая шестерня задней пере-
дачи;
30. Ведущая шестерня передачи ii;
31. Ведущая шестерня передачи iii;
32. Буртик 36;
33. Ведущая шестерня;
34. Стопорная втулка;
35. Прокладка правой торцевой
крышки;
36. Правая торцевая крышка;
37. Проставочная втулка;
38. Прокладка крышки подшипника
сцепления;
39. Подшипник 6207-2rs;
40. Штифт 12x30;
41. Вилка переключения задней
вилки;
42. Болт m8x30;
43. Шайба 8;
44. Вилка переключения передач
ii-iv;
45. Вилка переключения передач
ii-iii;
46. Вилка переключения повышен-
ной, пониженной передач;
47. Прокладка заливного отверстия;
48. Соединительная трубка заливно-
го отверстия;
49. Масляный щуп;
50. Сливная пробка;
51. Проставочное кольцо оси 5;
52. Подшипник 6307;
53. Шестерня центрального приво-
да;
54. Шестерня скольжения передачи
ii-iii;
55. Регулировочная прокладка;
56. Регулировочная прокладка;
