42

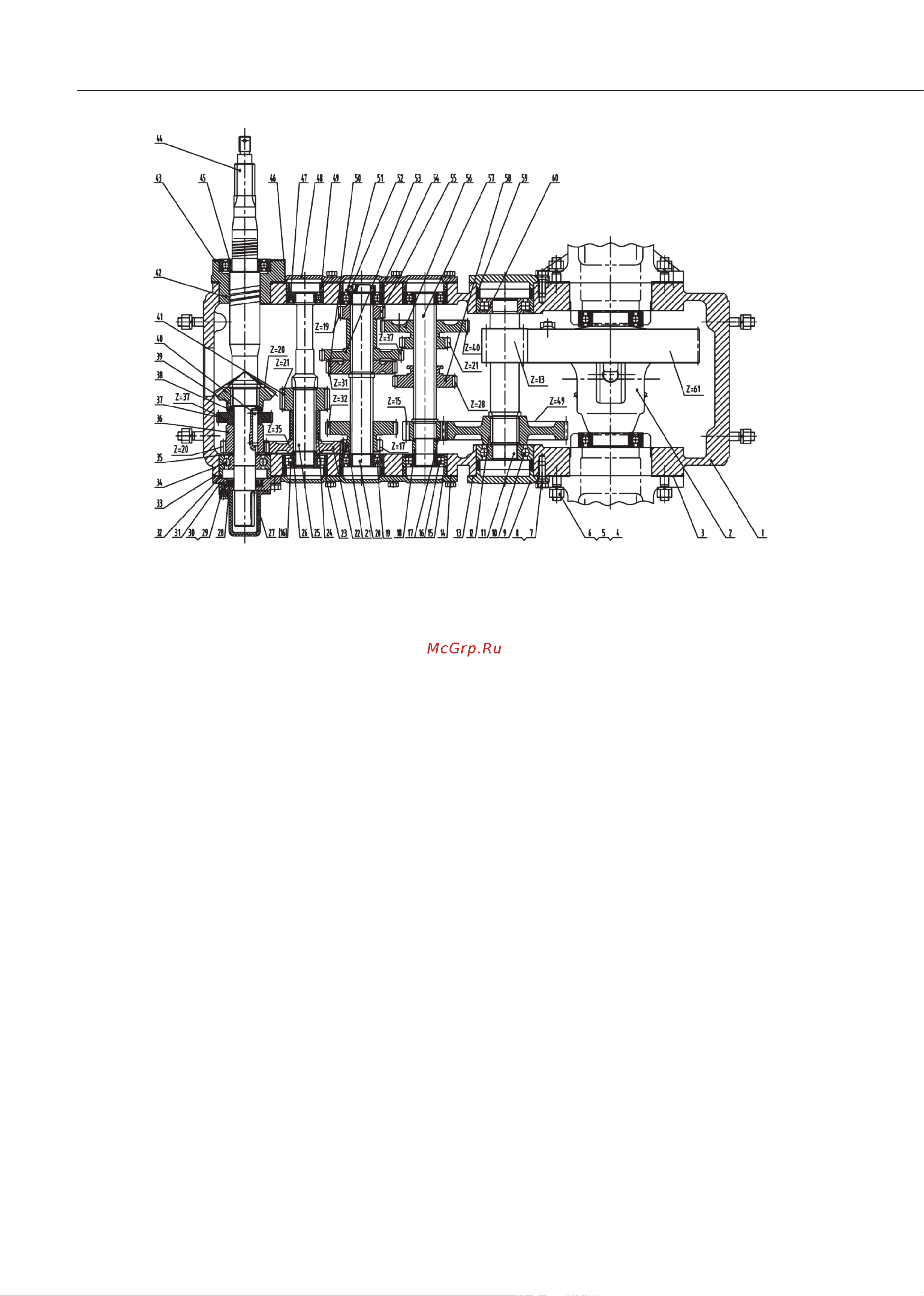

Рис. 3.6. Коробка передач 3×2+1 с отбором мощности, оснащенная шестеренчатым насосом.
1. Корпус коробки передач
2. Узел дифференциала
3. Прокладка втулки
4. Болт am 12-m12*35-8.8
5. Шайба 12
6. Гайкаm12;
7. Болтm10x25;
8. Шайба10;
9. Крышка оси 5;
10. Подшипник 6307 ;
11. Ось 5;
12. Большая шестерня главной передачи;
13. Прокладка крышка оси 5;
14. Прокладка левой крышки;
15. Левая крышка осей 2, 3, 4;
16. Подшипник ncf305v;
17. Маленькая шестерня главной;
18. Втулка оси 4;
19. Подшипник6305;
20. Ось 3;
21. Шестерня скольжения оси 3;
22. Большая шестерня оси 2;
23. Шайба;
24. Проставочные втулки осей 2, 3;
25. Ось 2;
26. Буртик;
27. Втулка оси 1;
28. Сальник fb30x50x10;
29. Болт m6x16;
30. Шайба м6;
31. Крышка оси 1;
32. Шайба; прокладка крышки оси 1 ;
33. 34. Подшипник 6306;
34. Буртик;
35. Шестерня оси 1;
36. Шестерня шестеренчатого насоса;
37. Шайба;
38. Ведущая коническая шестерня;
39. Шпонка 8x50;
40. Маленькая шестерня оси 2;
41. Держатель втулки подшипника;
42. Прокладка;
43. Ось 1;
44. Подшипник 6207-2rs;
45. Прокладка закрытий осей 2, 3, 4;
46. Подшипник 6205;
47. Крышка осей 2, 3, 4;
48. Шайба;
49. Средняя шестерня оси 3;
50. Шайба м24;
51. Гайка m24x1.5;
52. Большая шестерня оси 3;
53. Шайба;
54. Маленькая шестерня оси 3;
55. Двойная шестерня скольжения оси 4;
56. Ось 4;
57. Шестерня скольжения оси 4;
58. Шайба;
59. Подшипник ncf307v.
