Came VER13DMS [14/36] Uni 5739 m6 x 20
![Came VER13DMS [14/36] Uni 5739 m6 x 20](/views2/1777393/page14/bge.png)
❺
❻
UNI 5739
M6 x 20
❼
❶
❷
UNI 6955 Ø 6,3 x 45
Стр. 14 - Руководство FA01100-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

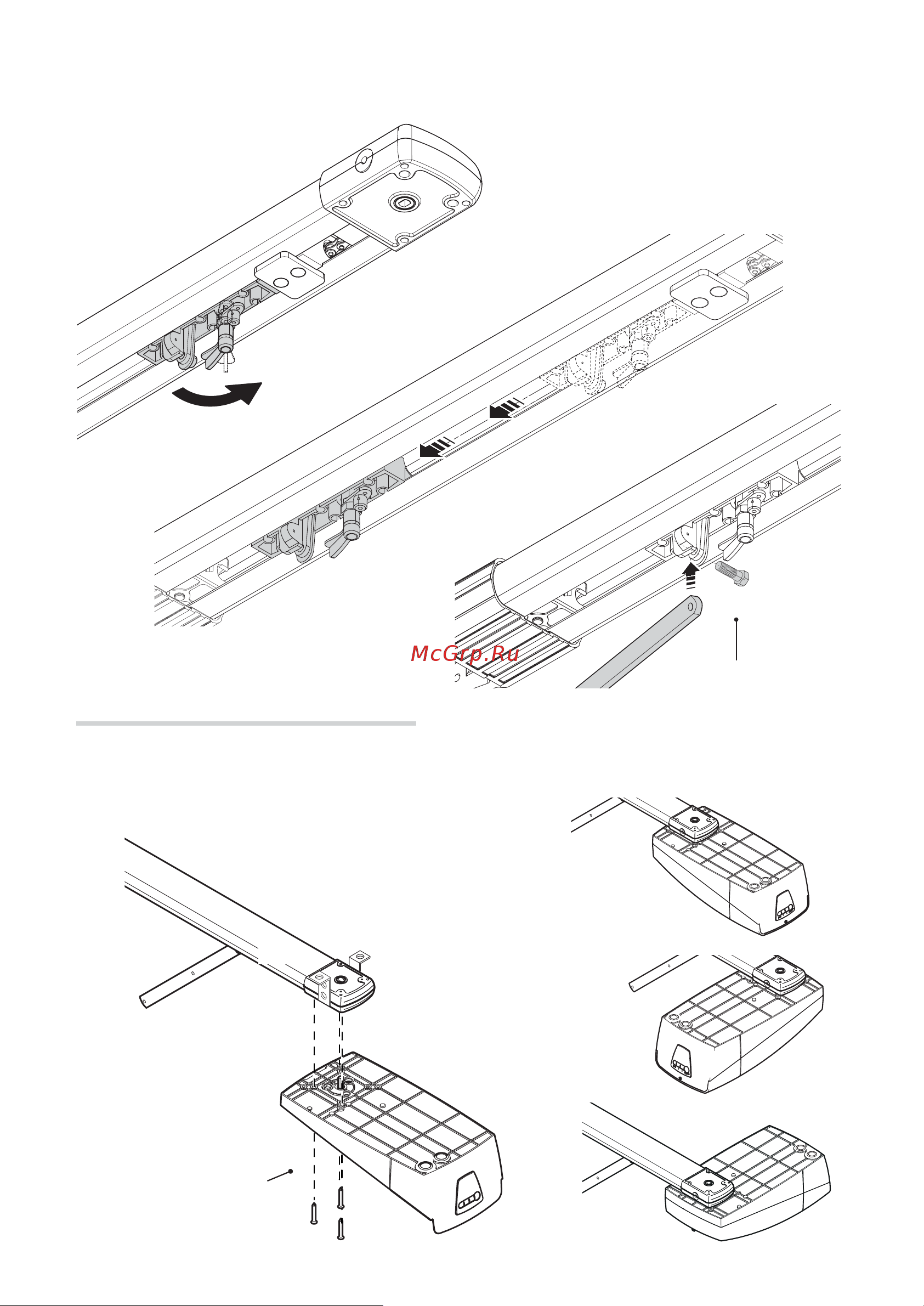

Установка привода на направляющую
Закрепите привод на направляющей тремя прилагаемыми винтами ❶.
может быть также зафиксирован в перпендикулярном положении ❷.
Поверните ручку разблокировки против часовой стрелки ❺.
Переместите тележку к воротам ❻ и прикрепите ее к передающему рычагу прилагаемым болтом ❼.
