Came VER13DMS [21/36] Беспроводные устройства
![Came VER13DMS [21/36] Беспроводные устройства](/views2/1777393/page21/bg15.png)
RIOCN8WS
RIOPH8WSRIOED8WS RIOLX8WS
P
RSE
UTP CAT 5
A B GND
1 2 3 4
1
2
3
4
Стр. 21 - Руководство FA01100-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
⚠
ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ и отсоедините аккумуляторы, прежде чем вставить
в разъем плату.

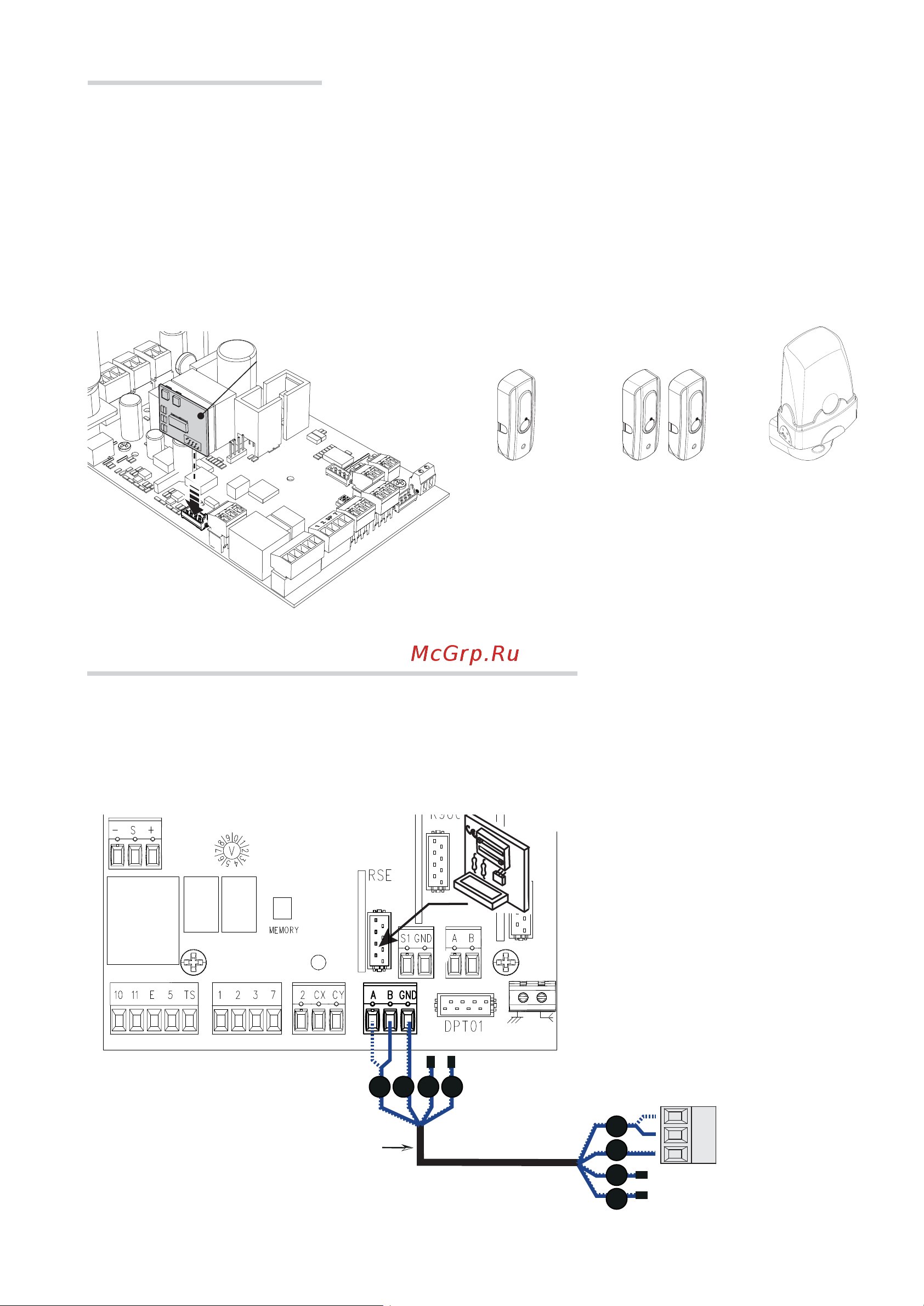

Вставьте плату RSE.
Подключение посредством Came Remote Protocol (CRP)
Беспроводные устройства
⚠
ОБЯЗАТЕЛЬНО ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ и отсоедините аккумуляторы, прежде чем вставить в
разъем плату.
Вставьте плату RIOCN8WS в специальный разъем на плате управления. Выберите функцию, присваиваемую
беспроводному устройству (F65, F66, F67 и F68). Настройте беспроводные устройства (RIOED8WS,
RIOPH8WS и RIOLX8WS), следуя инструкциям, содержащимся в руководствах по установке аксессуаров.
Если устройства не настроены с помощью платы RIOCN8WS, на дисплее появится сообщение об
ошибке «E 18».
⚠
В случае радиопомех беспроводная система блокирует нормальную работу автоматики, а на дисплее
появляется сообщение об ошибке «E 17».
