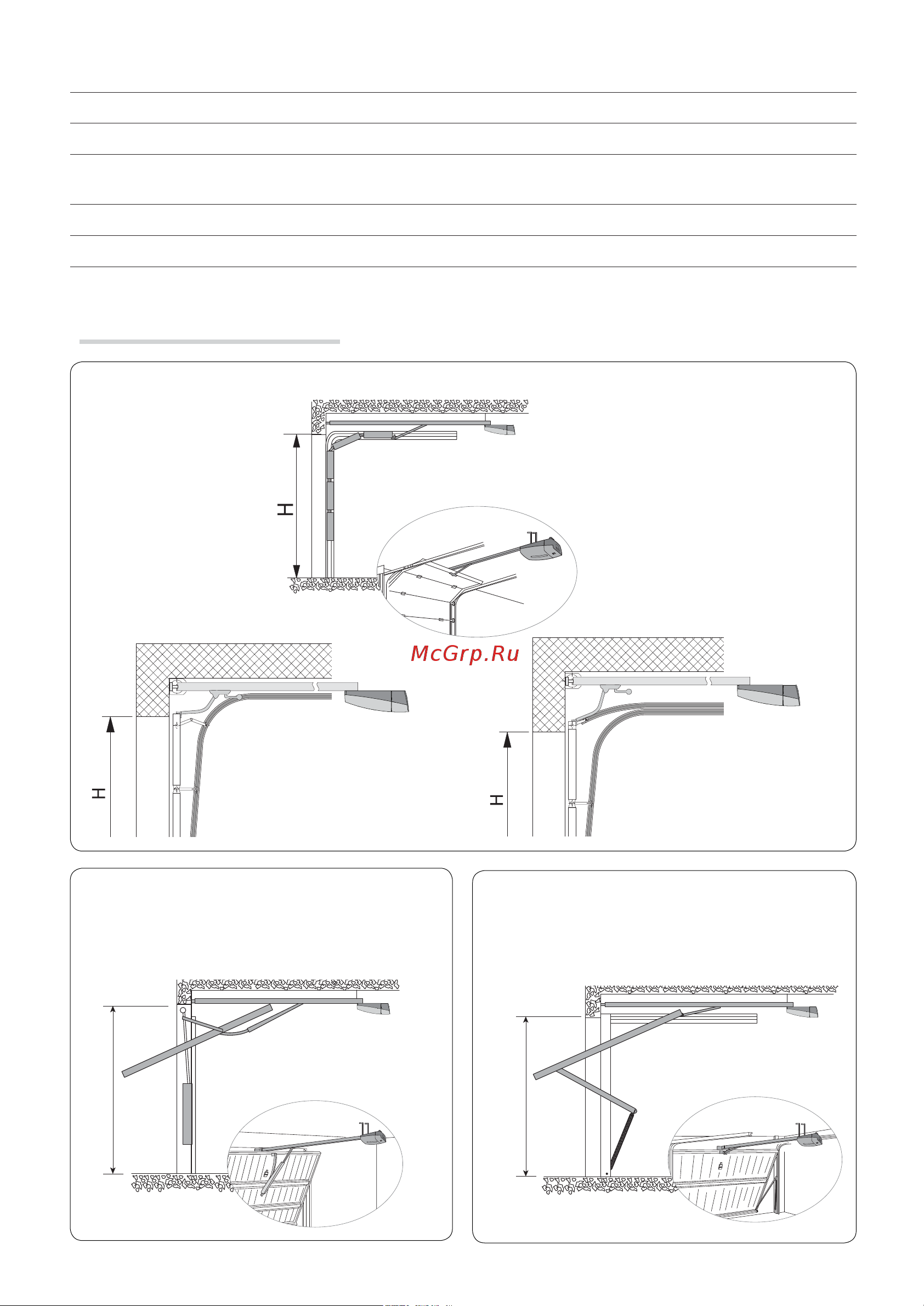

Came VER13DMS [8/36] Варианты типовой установки
![Came VER13DMS [8/36] Варианты типовой установки](/views2/1777393/page8/bg8.png)
H
H
Стр. 8 - Руководство FA01100-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
ВОРОТА С ПРУЖИНАМИ,
ВЫНОСОМ И ПОЛНЫМ ЗАХОДОМ ВНУТРЬ
ВОРОТА С ПРОТИВОВЕСАМИ,
ВЫНОСОМ И ЧАСТИЧНЫМ ЗАХОДОМ ВНУТРЬ
СЕКЦИОННЫЕ ВОРОТА
Секционные ворота с двойны-
ми направляющими
Секционные ворота с
одинарными направля-
ющими
Варианты типовой установки
Аксессуары
001
001V005 Удлинитель для направляющей с цепью: V0679, V0682, V0683, V0684.
001
001V201 Рычаг-адаптер для подъемно-поворотных ворот с частичным заходом внутрь.
001
001V122
Удлиненный тяговой рычаг для секционных ворот с расстоянием от вала до верхнего
края проема 300 - 600 мм.
001V121 Трос для дистанционной системы разблокировки.
801XC-0010 Модуль аварийного электропитания в комплекте с аккумуляторами.
