Came VER13DMS [6/36] Автоматика
![Came VER13DMS [6/36] Автоматика](/views2/1777393/page6/bg6.png)
420
210
140
38
295
3020 ÷ 4020
❶
❷
❸
❹
❺
❼
❻
❽
❾
⓭
❿
⓬
⓫
❽
⓮
Стр. 6 - Руководство FA01100-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

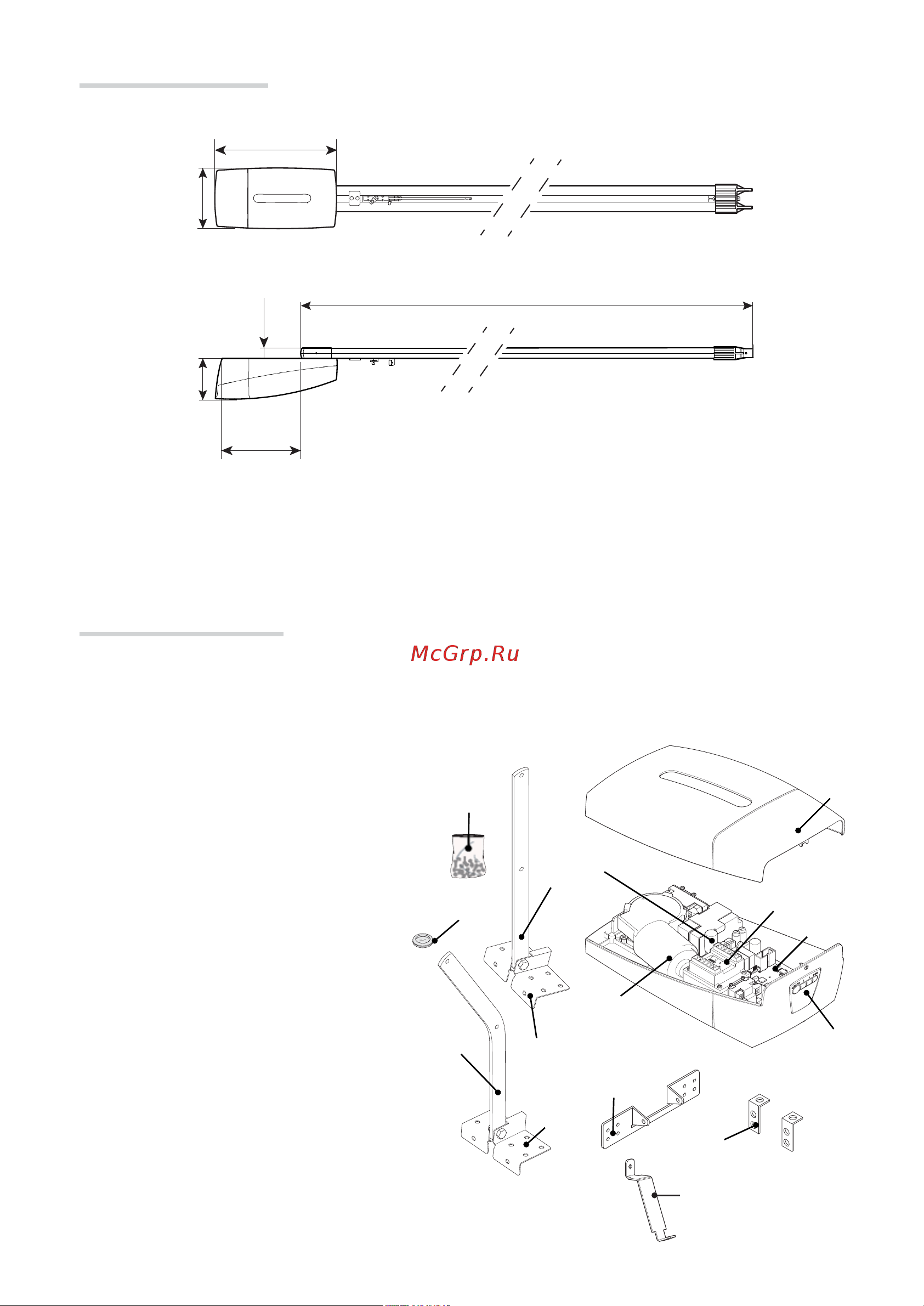

Основные компоненты
Автоматика
1. Крышка
2. Моторедуктор
3. Трансформатор
4. Плата управления
5. Кнопки настройки автоматики
6. Стандартный рычаг передачи для VER10DMS*
7. Стандартный рычаг передачи для VER13DMS*
8. Кронштейн крепления к воротам
9. Крепление направляющего профиля
10. Потолочные крепления
11. Гермоввод
12. Крепежные винты
13. Крепление крышки
14. Лампа дополнительного освещения
☞ (*) Только для секционных ворот.
Габаритные размеры
