Came VER13DMS [15/36] Электрические подключения и программирование
![Came VER13DMS [15/36] Электрические подключения и программирование](/views2/1777393/page15/bgf.png)
❸
❹
❺
Стр. 15 - Руководство FA01100-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ И ПРОГРАММИРОВАНИЕ
⚠ Перед началом работ по эксплуатации, ремонту, настройке и регулировке платы управления отключите
сетевое электропитание и/или отсоедините аккумуляторы.
Напряжение электропитания платы и устройств управления: ~/=24 В.
Установка функций входных/выходных контактов, режимов работы и регулировок осуществляется с
помощью дисплея блока управления.
Все подключения защищены плавкими предохранителями.
Плавкие предохранители ZL57
Входной 630 мAT (230 В)
Двигатель 8 A
Аксессуары 2 A
Лампа дополнительного освещения
Технология LED
Напряжение электропитания (В) =24 В
Цоколь E14
Потребляемая мощность (Вт) 1

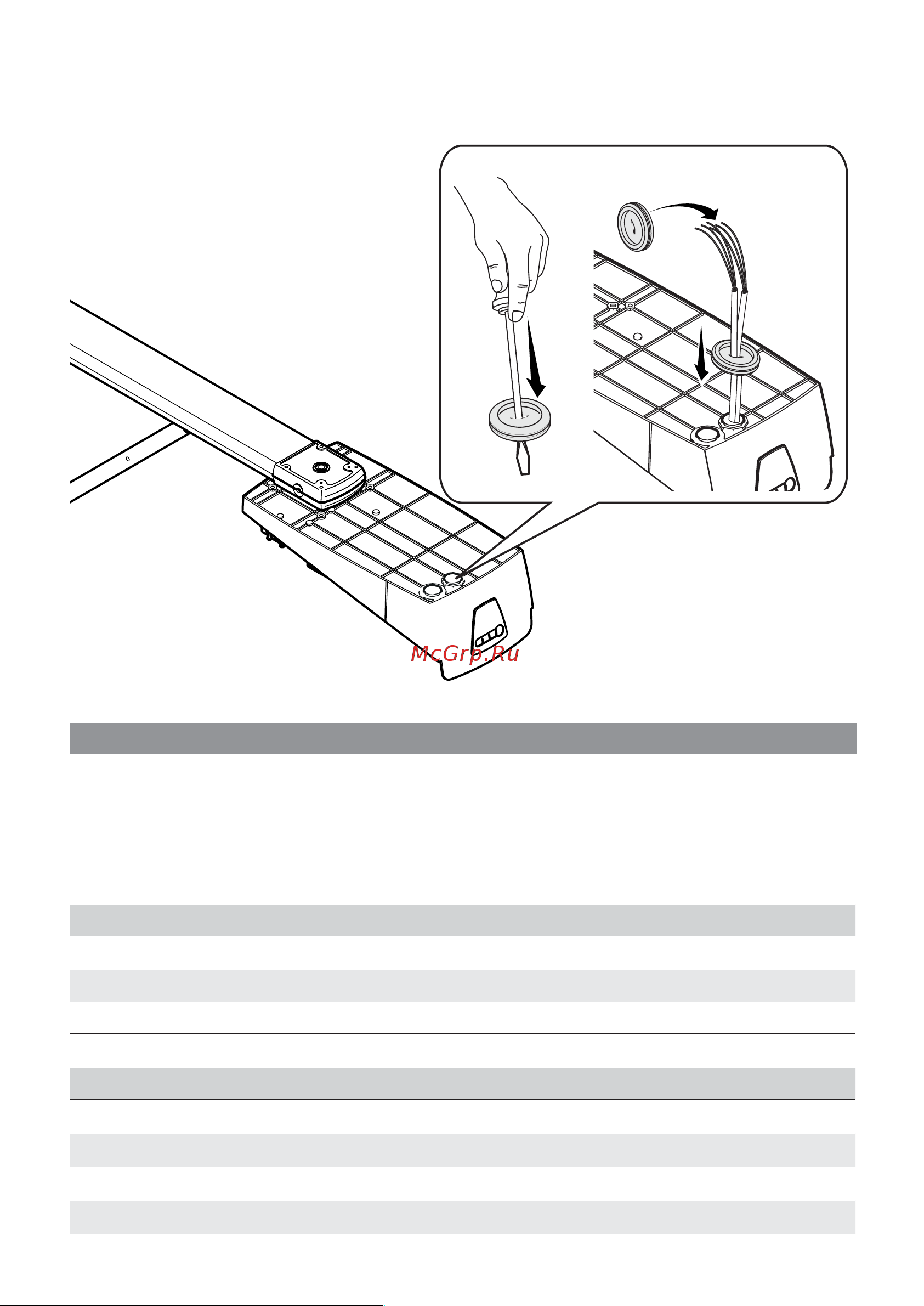

Сделайте отверстие в гермовводе ❸, протяните кабели ❹и вставьте гермоввод в специально
предусмотренное место ❺.
Количество кабелей зависит от варианта автоматической системы и предусмотренных
дополнительных устройств.
