Came VER13DMS [16/36] Основные компоненты
![Came VER13DMS [16/36] Основные компоненты](/views2/1777393/page16/bg10.png)
❶
❷ ❸ ❹❺❻
⓴
⓳
⓱⓰⓯⓭⓬⓮
⓫
⓲
❿
❾
❽
❼
P
Стр. 16 - Руководство FA01100-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

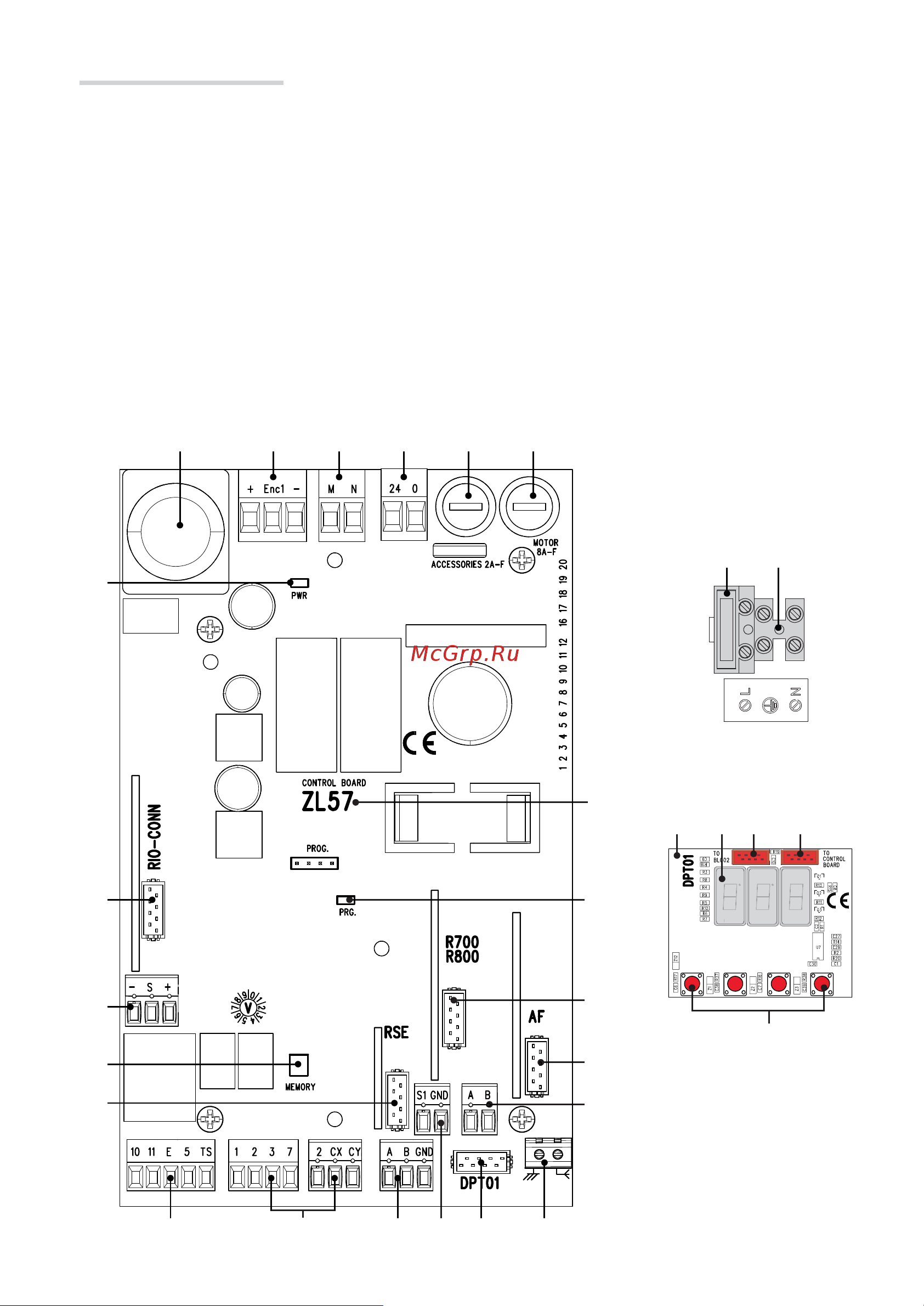

Основные компоненты
1. Лампа дополнительного освещения
2. Контакты подключения энкодера
3. Контакты подключения привода
4. Контакты электропитания платы управления
5. Предохранитель аксессуаров
6. Предохранитель двигателя
7. Плата управления
8. Светодиодный индикатор программирования
9. Разъем для платы R700/R800
10. Разъем для платы радиоприемника AF
11. Контакты подключения кодонаборной
клавиатуры
12. Контакты подключения антенны
13. Разъем для платы программирования
(DPT01)
14. Контакты подключения проксимити-
считывателя
15. Контакты подключения CRP
16. Контакты подключения устройств управления
и безопасности
17. Контакты подключения сигнальных устройств
18. Разъем для платы RSE
19. Разъем для карты памяти
20. Контакты подключения модуля RGP1
21. Разъем для платы RIOCN8WS
22. Светодиодный индикатор наличия
электропитания
23. Входной предохранитель
24. Контакты подключения электропитания
25. Плата программирования (DPT01)
26. Дисплей
27. Не используется
28. Разъем подключения платы управления
29. Кнопки программирования
