Came VER13DMS [7/36] Направляющий профиль
![Came VER13DMS [7/36] Направляющий профиль](/views2/1777393/page7/bg7.png)
❶
❷
❸
❹
❺
Стр. 7 - Руководство FA01100-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
Направляющие с цепью
001V0679 Направляющая с цепью L = 3,02 м.
- Подъемно-поворотные ворота с противовесами высотой до 2,40 м.
- Подъемно-поворотные ворота с пружинами высотой до 2,25 м.
- Секционные ворота* высотой до 2,20 м.
001V0682 Направляющая с цепью L = 3,52 м.
- Подъемно-поворотные ворота с пружинами высотой до 2,75 м.
- Секционные ворота* высотой до 2,70 м.
001V0683 Направляющая с цепью L = 4,02 м из одной части.
- Подъемно-поворотные ворота с пружинами высотой до 3,25 м.
- Секционные ворота* высотой до 3,20 м.
001V0684 Направляющая с цепью L = 3,02 м из двух частей.
- Подъемно-поворотные ворота с противовесами высотой до 2,40 м.
- Подъемно-поворотные ворота с пружинами высотой до 2,25 м.
- Секционные ворота* высотой до 2,20 м.
Направляющие с ремнем
001V0685 Направляющая с ремнем, L = 3,02 м.
- Подъемно-поворотные ворота с противовесами высотой до 2,40 м.
- Подъемно-поворотные ворота с пружинами высотой до 2,25 м.
- Секционные ворота* высотой до 2,20 м.
001V0686 Направляющая с ремнем L = 3,52 м.
- Подъемно-поворотные ворота с пружинами высотой до 2,75 м.
- Секционные ворота* высотой до 2,70 м.
001V0687 Направляющая с ремнем L = 3,02 м из двух частей.
- Подъемно-поворотные ворота с противовесами высотой до 2,40 м.
- Подъемно-поворотные ворота с пружинами высотой до 2,25 м.
- Секционные ворота* высотой до 2,20 м.
001V0688 Направляющая с ремнем L = 4,02 м.
- Подъемно-поворотные ворота с пружинами высотой до 3,25 м.
- Секционные ворота* высотой до 3,20 м.
☞
(*) Информацию о секционных воротах можно найти в разделе «ВАРИАНТЫ УСТАНОВКИ».

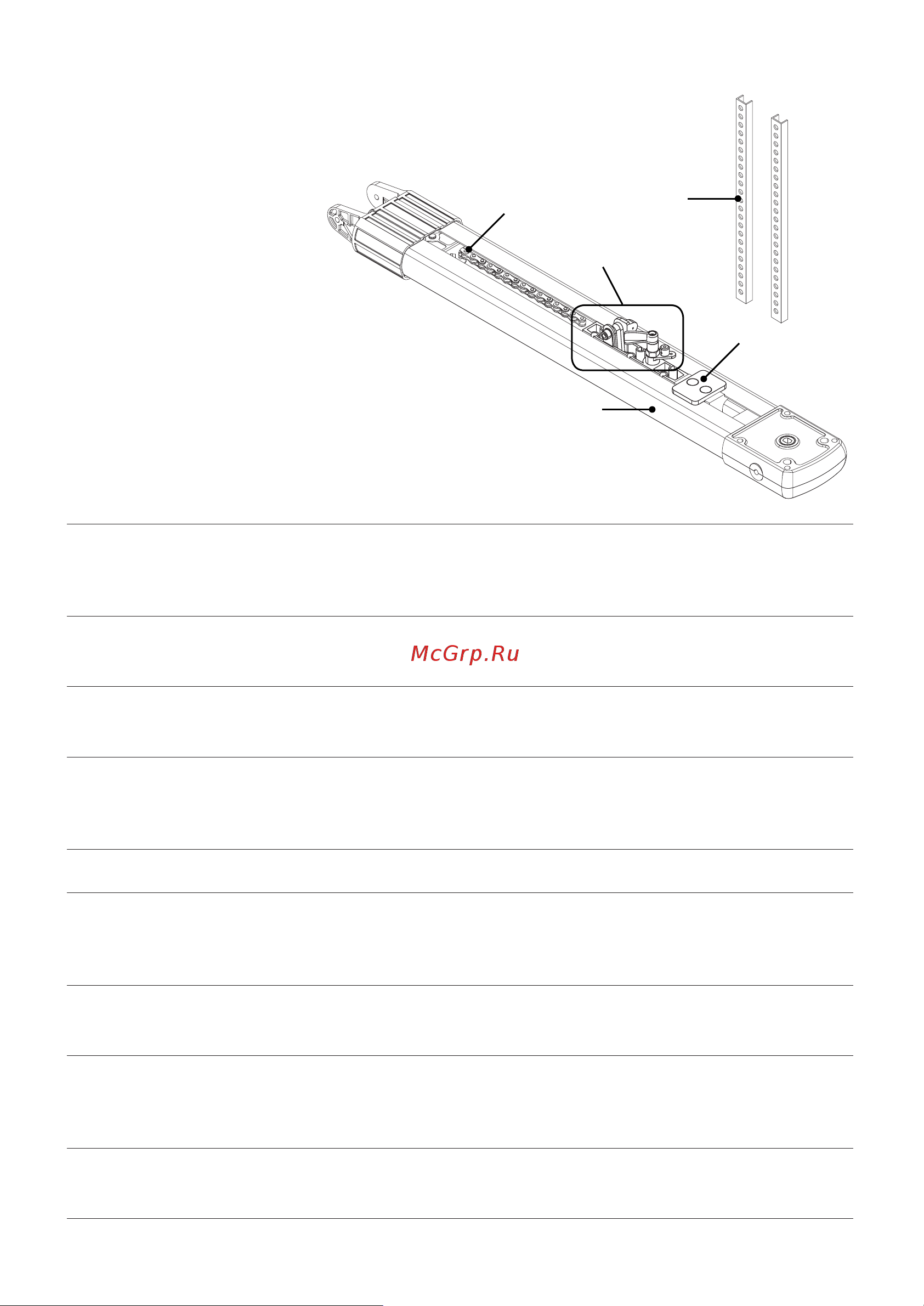

Направляющий профиль
1. Направляющий профиль
2. Цепная или ременная передача
3. Тележка с ручкой разблокировки
4. Механический упор
5. Перфорированный профиль
