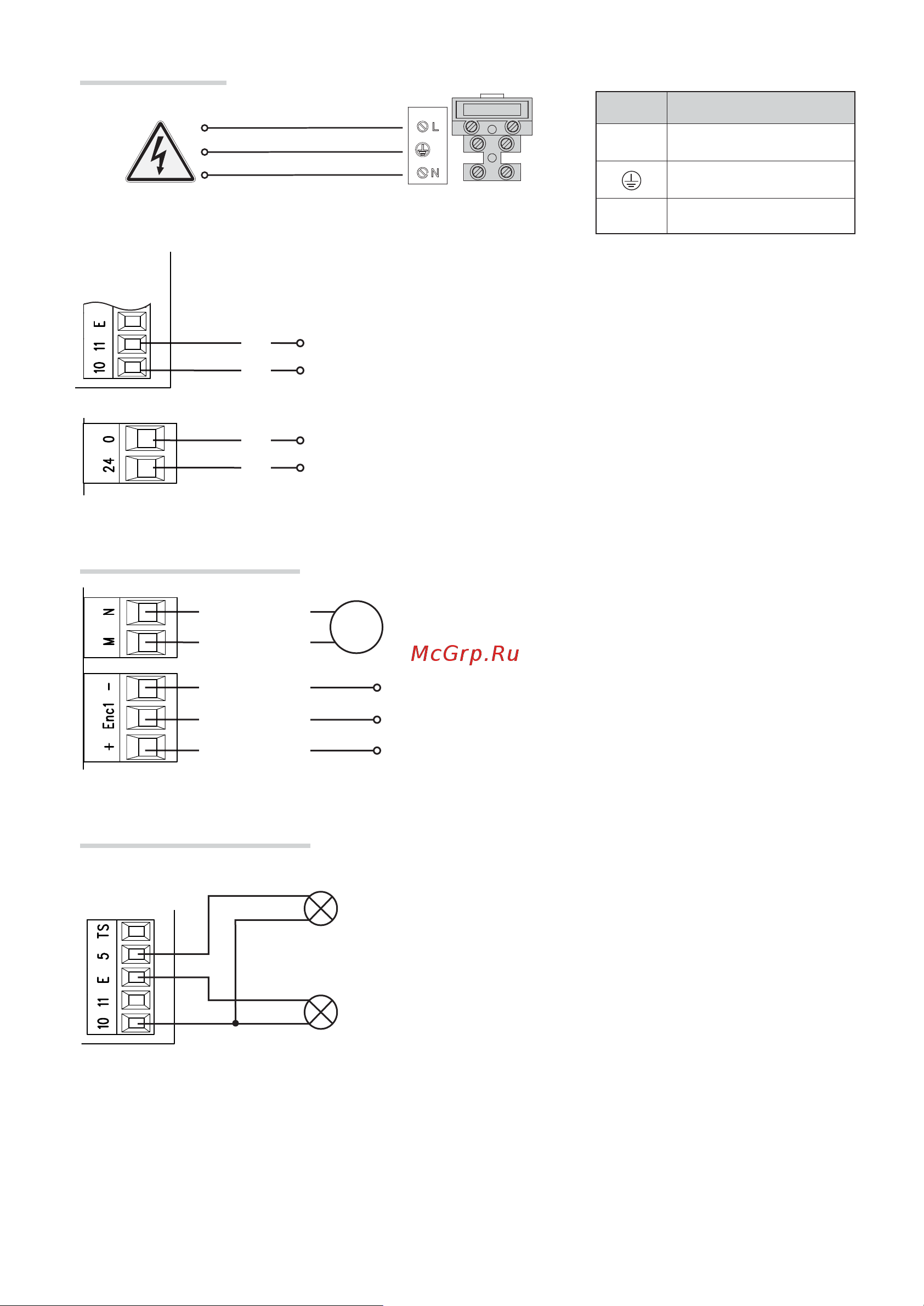

Came VER13DMS [17/36] Заводские подключения

Стр. 17 - Руководство FA01100-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

 Потребление всех аксессуаров: : макс. 40 Вт.

Лампа-индикатор «Ворота открыты»

(макс. нагрузка контактов: ~/=24 В ― 3 Вт).

Смотрите функцию F10.

Контакты подключения сигнальной лампы или лампы-цикла.

(макс. нагрузка: ~/=24 В - 25 Вт).

Смотрите функцию F18.

Устройства сигнализации

Обозн. Описание

Ⓛ

Фаза

Земля

Ⓝ

Нейтраль

Контакты электропитания аксессуаров ~/=24 В, 25 Вт (макс.)

Контакты электропитания платы управления ~/=24 В

~230 В, 50/60 Гц

Электропитание

Зеленый

Красный

Энкодер

Заводские подключения

Зеленый

Коричневый

Белый

Привод =24 В
