Стр. 19 - Руководство FA01100-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
Устройства безопасности
Фотоэлементы

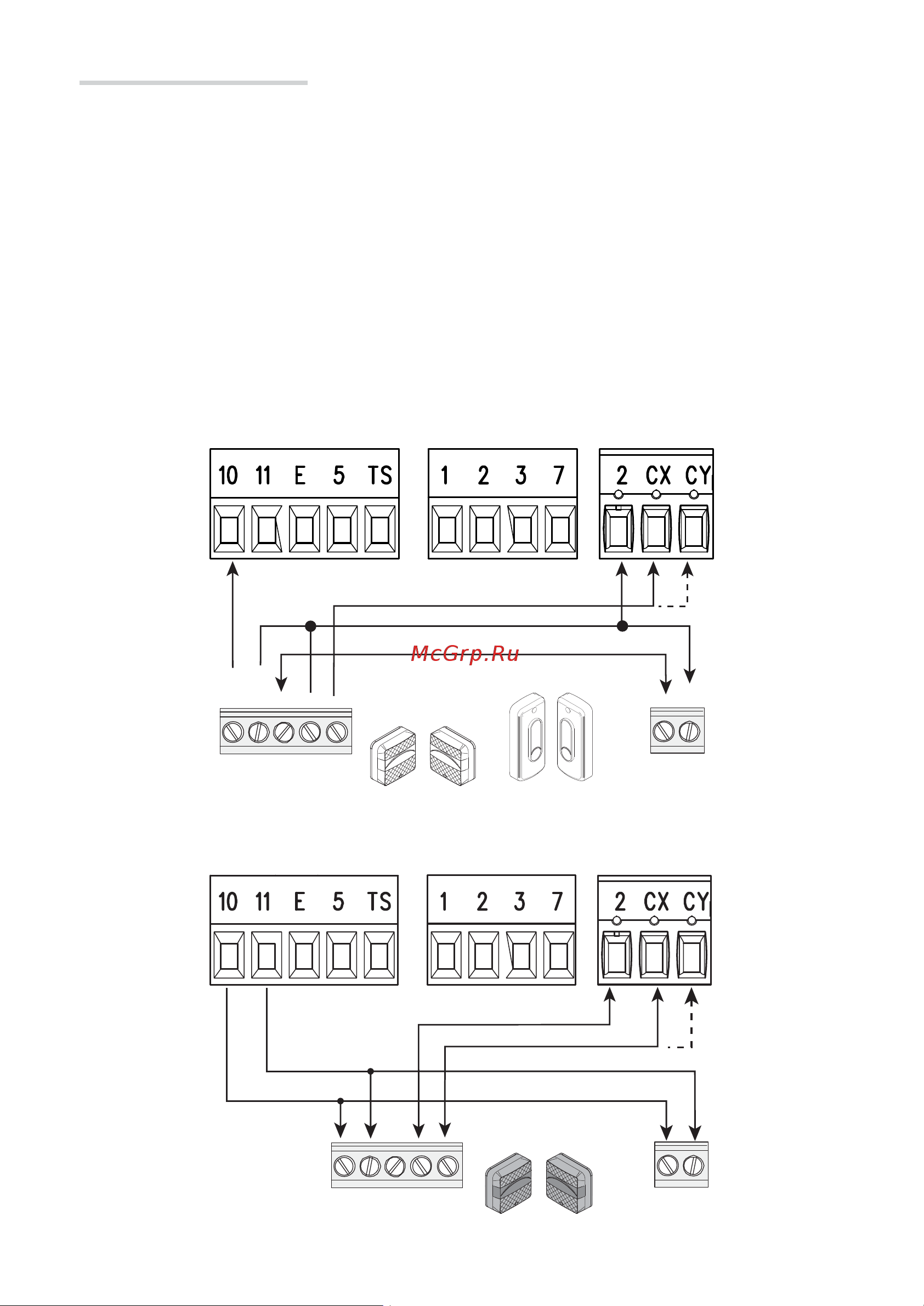

Выберите режим работы для контактов CX или CY (нормально-замкнутых), предназначенных для подклю-
чения устройств безопасности, например, фотоэлементов.
См. функции контактов CX (функция F 2) или CY (функция F 3):
- C1: «Открывание в режиме закрывания». Размыкание контактов во время закрывания ворот приводит к
изменению направления движения на противоположное, вплоть до полного открывания.
- C2: «Закрывание в режиме открывания». Размыкание контактов во время открывания ворот приводит к
изменению направления движения на противоположное, вплоть до полного закрывания.
- C3: «Частичный стоп». Остановка ворот и начало отсчета времени автоматического закрывания (если эта
функция была выбрана).
- C4: «Обнаружение препятствия». Ворота останавливаются при обнаружении препятствия и возобновляют
движение после его устранения.
Если контакты CX и CY не используются, отключите их при программировании функций.
