![Came VER13DMS Инструкция по эксплуатации онлайн [20/36] 600085](/img/pdf.png)
Came VER13DMS Инструкция по эксплуатации онлайн [20/36] 600085
![Came VER13DMS Инструкция по эксплуатации онлайн [20/36] 600085](/views2/1777393/page20/bg14.png)
TX 2
TX 2
10 2 TX C
+
-
NC
-
+
-
P
DIR
TX 2
+-
+ - NO C NC
P
DELTA-S
RX
TX
DELTA
RX
TX
P
P
DFW
DFI DFW
Стр. 20 - Руководство FA01100-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

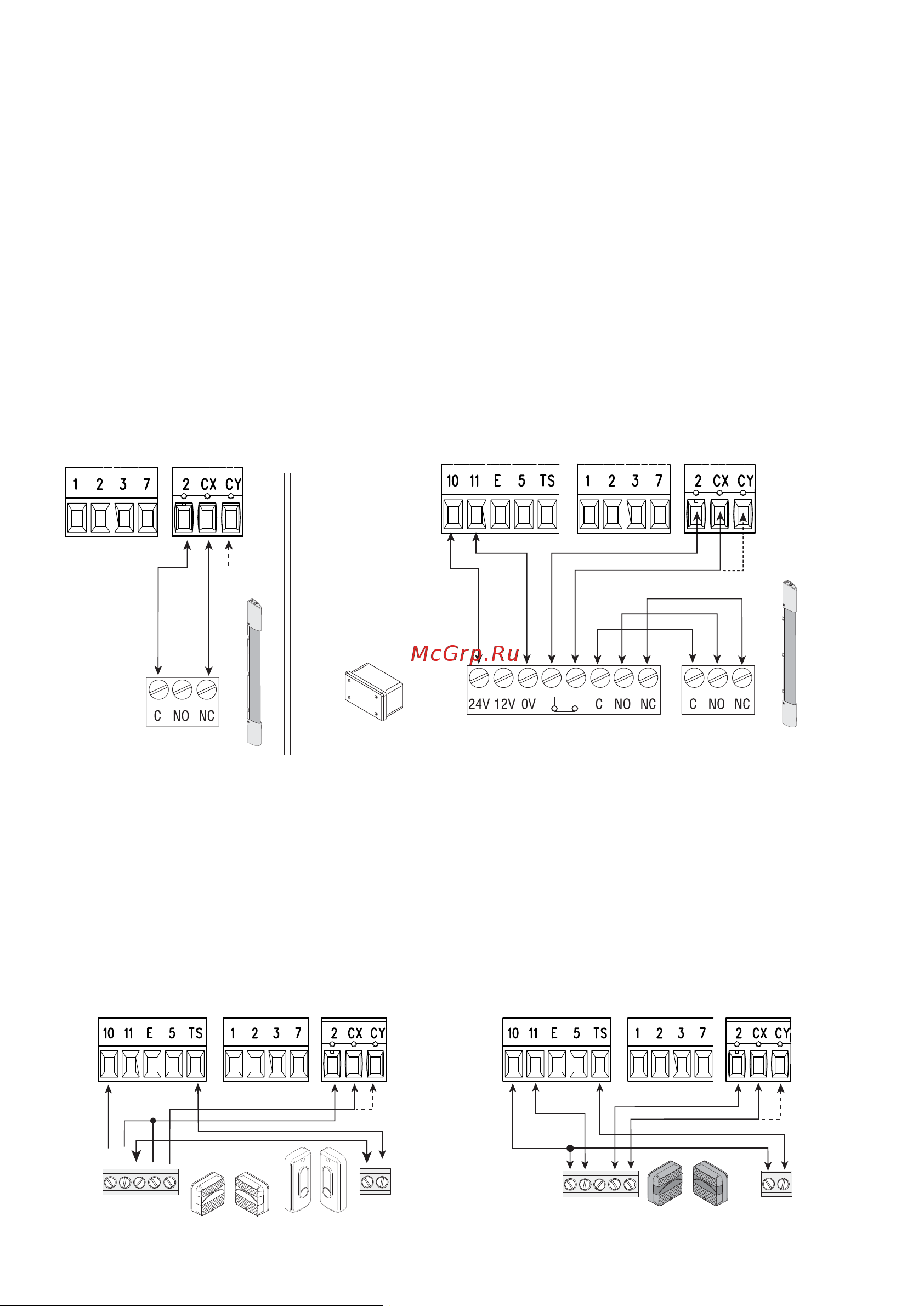

Чувствительные профили
Выберите режим работы для контактов CX, CY (нормально-замкнутых), предназначенных для подключения
устройств безопасности, например, чувствительных профилей.
См. функции контактов CX (функция F 2) или CY (функция F 3):
- C7: «Открывание в режиме закрывания» (нормально-замкнутые контакты). Размыкание контактов во
время закрывания ворот приводит к изменению направления движения на противоположное, вплоть до
полного открывания.
- C8: «Закрывание в режиме открывания» (нормально-замкнутые контакты). Размыкание контактов во
время открывания ворот приводит к изменению направления движения на противоположное, вплоть до
полного закрывания.
- r7: «Открывание в режиме закрывания» (резистивный вход 8K2) Размыкание контактов во время за-
крывания ворот приводит к изменению направления движения на противоположное, вплоть до полного
открывания.
- r8: «Закрывание в режиме открывания» (резистивный вход 8K2) Размыкание контактов во время от-
крывания ворот приводит к изменению направления движения на противоположное, вплоть до полного
закрывания.
Если контакты CX и CY не используются, отключите их при программировании функций.
(Плата управления
подключениями)
Подключение устройств безопасности с функцией тестирования
Каждый раз при подаче команды на открывание или закрывание плата управления проверяет работоспо-
собность устройств безопасности (например: фотоэлементов).
При обнаружении отклонений в работе устройств безопасности любая команда управления блокируется, а
на дисплее появляется сообщение E4.
Активируйте функцию F5 с помощью меню программирования функций.
