Стр. 32 - Руководство FA01100-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
После этого ворота откроются до механического упора ❹.
Подождите несколько секунд для сохранения калибровки, отображаемой на дисплее ❺.
Тележка
Механический упор
Для секционных ворот, перед началом калибровки полностью откройте ворота и установите механический
упор открывания вплотную к тележке и зафиксируйте его.

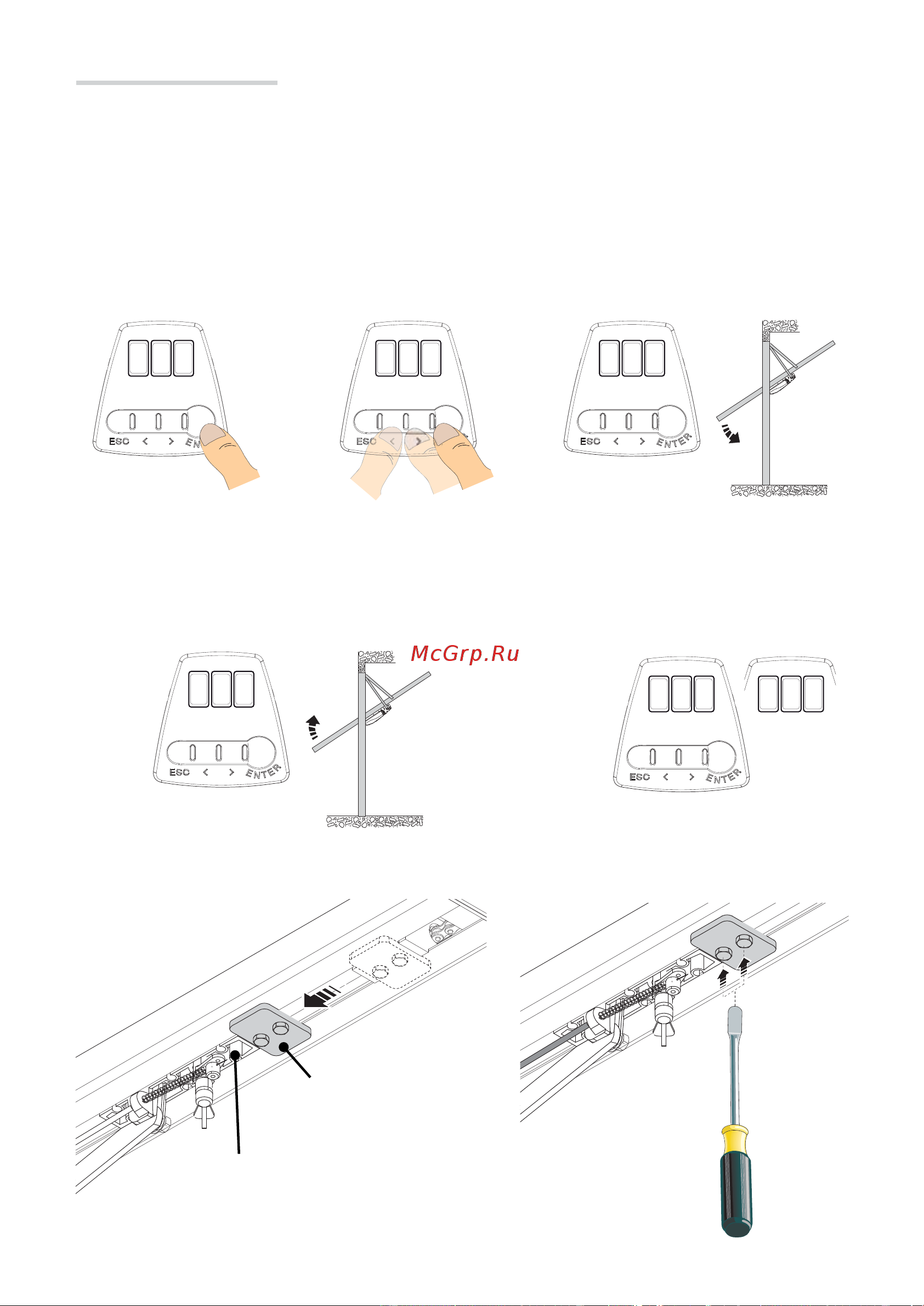

Калибровка движения
Примечание: перед тем как приступить к регулировке движения ворот, убедитесь в том, что зона
действия автоматики свободна от препятствий.
Важно! Все устройства безопасности, за исключением кнопки «СТОП», будут отключены до полно-
го завершения процедуры.
Выберите A3. Нажмите "ВВОД" (ENTER), чтобы подтвердить ❶.
Выберите “1” и нажмите "ВВОД" (ENTER) для подтверждения ❷.
Ворота закроются до механического упора ❸.
