Инструкция по монтажу
28
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A

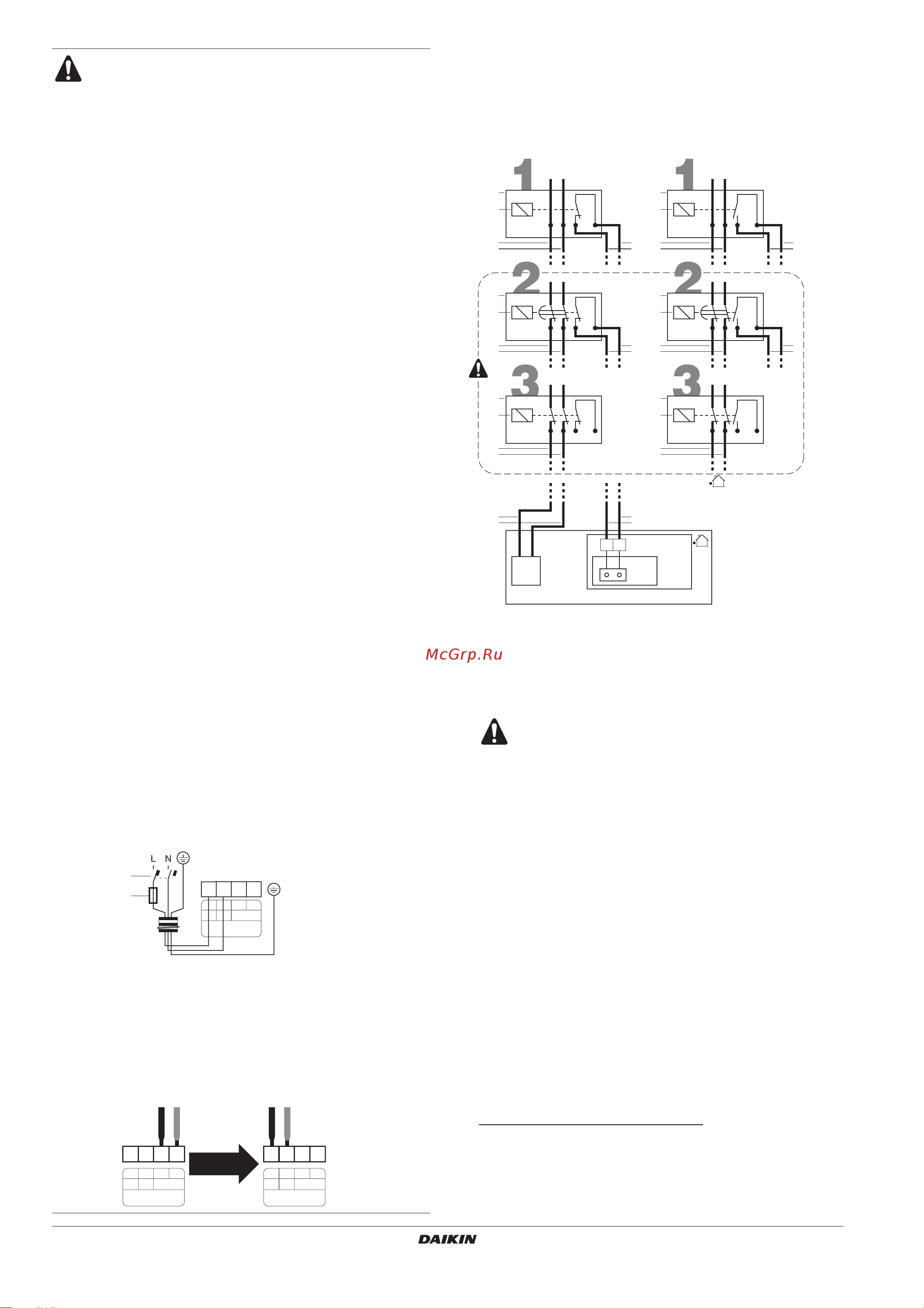

Типы энергосберегающих источников электропитания
На рисунке внизу представлены варианты подключения
оборудования к таким источникам электропитания, а также
требования к подключению:
Когда агрегат подключен к энергосберегающему источнику
электропитания, слаботочный контакт приемника энерго-
сберегающего сигнала, поступающего от компании по электро-
снабжению, подключается к клеммам 17 и 18 разъема X2M (как
показано на рисунке выше).
В момент активации параметра [D-01]=1 при подаче компанией
по электроснабжению сигнала об отключении по энергосбере-
гающему тарифу указанный контакт размыкается, а агрегат
переходит в режим принудительного отключения
(1)
.
В момент активации параметра [D-01]=2 при подаче компанией
по электроснабжению сигнала об отключении по энергосберега-
ющему тарифу указанный контакт замыкается, а агрегат
переходит в режим принудительного отключения
(2)
.
Тип 1
Энергосберегающие источники электропитания данного типа
подачу электроэнергии не прерывают.
Тип 2
Энергосберегающие источники электропитания данного типа
прерывают подачу электроэнергии по истечении определенного
промежутка времени.
ОСТОРОЖНО!
в отношении энергосберегающих источников
электропитания, аналогичных представленному на
рисунке ниже как тип 1 (допустимо для всех моделей)
■ Контроль за нагревателями возможен лишь при
условии непрерывной подачи электроэнергии из
энергосберегающего источника электропитания.
Варианты контроля за нагревателями во время
действия энергосберегающих тарифов см. в разделе
«[D] Энергосберегающий источник электропитания /
Настройка в зависимости от погодных условий по
месту установки» на странице 42.
Если нужно контролировать нагреватели во
время отключения энергосберегающего источ-
ника электропитания, то они подключаются
к отдельному источнику питания.
■ Энергопотребление в режиме ожидания (печат-
ной платой, пультом управления, насосом и т.п.)
возможно во время действия энергосберегающих
тарифов и, соответственно, непрерывной подачи
электроэнергии.
в отношении энергосберегающих источников
электропитания, аналогичных представленному
на рисунке ниже как тип 2 или 3 (допустимо только
для моделей EDL и EBL)
При отключении электропитания во время действия
энергосберегающих тарифов контроль за нагрева-
телями невозможен.
■ Продолжительность такого отключения не
должна превышать 2 часа, в противном случае
происходит сброс часов реального времени
пульта управления.
■ Во время отключения электропитания дисплей
пульта управления гаснет.
При отключении электропитания во время действия
энергосберегающих тарифов система защиты от замер-
зания (см. раздел «[4-04] Функция защиты от
замерзания» на странице 36) не работает. Для обеспече-
ния работоспособности средств защиты от замерзания
необходимо обеспечить автономное электропитание
нагревателей расширительного бака, пластинчатого
теплообменника и распределительной коробки.
Порядок действий
1 Используя соответствующий кабель, подсоеди-
ните автономный источник электропитания к
контуру нагрева, как показано на электрической
схеме и приведённой ниже иллюстрации.
2 Подключите провод заземления (желто-зеленый)
к винту заземления.
3 Зафиксируйте кабель со стяжкой креплением
стяжки для устранения натяжения.
4 Переподключите проводку, как показано на
приведенной ниже иллюстрации.
43
2
1
2
1
N
L
X11M
1
2
1234
1 Устройство
защитного
отключения
2 Плавкий
предохранитель
4321
43
2
1
2
1
N
L
X11M
43
2
1
2
1
N
L
X11M
BLK
WHT
BLK
WHT
4321
1 Распределительный щит энергосберегающего источника
электропитания
2 Приемник, управляющий подачей электроэнергии
3 Электропитание на агрегат
4 Слаботочный контакт сигналов
Допустимо только для моделей EDL и EBL
(1) При возобновлении подачи электроэнергии слаботочный контакт
замыкается, а агрегат возобновляет работу. Поэтому важно
оставить функцию автоматического перезапуска включенной. См.
раздел «[3] Автоматический перезапуск» на странице 34.
(2) При возобновлении подачи электроэнергии слаботочный контакт
размыкается, а агрегат возобновляет работу. Поэтому важно
оставить функцию автоматического перезапуска включенной. См.
раздел «[3] Автоматический перезапуск» на странице 34.
X2M17 18
X40A
A1P
LN
2
4
1
3
3
*
DHQ/
*
DLQ/
*
BHQ/
*
BLQ
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=1
LN
2
1
3
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=2
